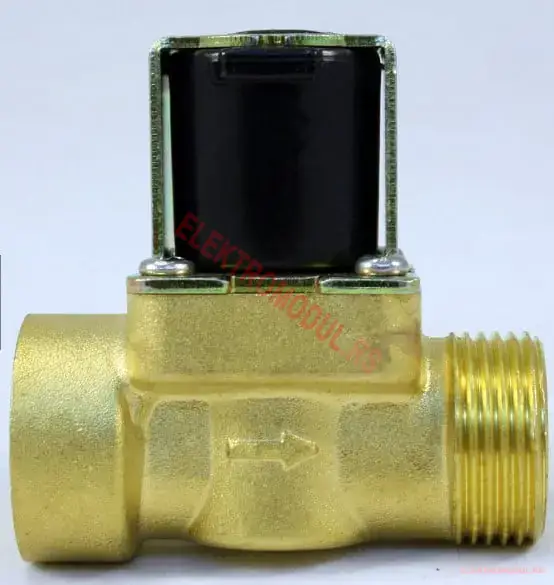

NC FD-102 elektromagnetni ventil 220V AC 3/4 col mesing je najpopularnija mesingana 3/4″ varijanta sa direktnim mrežnim priključkom u našem asortimanu (2.200 RSD). FD-102 je profesionalna srednja serija — sa istom mehaničkom pouzdanošću kao top-line FD-103, ali sa kompaktnijim telom i nižom cenom. Idealan za kućne hidrofore, vodovodne instalacije, industrijska postrojenja, mašine za pranje vozila, sisteme za navodnjavanje sa 220V programatorom — sve gde je 1/2 col premali za potreban protok a FD-103 previše premium.
Zašto je FD-102 220V AC mesing optimalna kombinacija
- 3/4 col (DN20) — standardna srednja dimenzija za većinu kućnih i komercijalnih sistema (vodomeri, T-elementi, hidrofori)
- 220V AC mrežno — direktan priključak bez napajača, kompatibilno sa svim 220V smart prekidačima
- Mesingano telo — trajnost u dugotrajnoj eksploataciji, otporno na hlor i mehanička oštećenja
- Protok do 44 L/min — dovoljan za kuću sa 2-3 česme, baštu, profesionalne mašine za pranje
- Žensko-muški (M-F) navoj — standardna ugradnja u postojeće instalacije
- Pilot-operated mehanika — efikasniji rad pri visokom pritisku u odnosu na direct-acting
- Brz odziv <0,15 s — može da prati ritam preklapanja senzora i programatora
FD-102 vs FD-103 — koji birati
Dve glavne mesingane serije u našem asortimanu za 3/4 col 220V AC su FD-102 (ovaj, 2.200 RSD) i FD-103 (4.200 RSD). Razlike koje opravdavaju cenu:
- FD-102 (ovaj): radni pritisak do 8 bara, kompaktnija konstrukcija, niža cena — pokriva 80% kućnih i komercijalnih primena
- FD-103: radni pritisak do 10 bara, robustnija konstrukcija, idealan za sisteme sa vodenim čekićem (water hammer), industrijska postrojenja sa stalnim radom
Preporuka: ako ti kućni hidrofor ne ide preko 6 bara, FD-102 je dovoljan i ušteda od 2.000 RSD. Za bazenske sisteme, industrijska postrojenja ili profesionalna postrojenja sa stalnim radom — uzmi FD-103 (4.200 RSD).
Tehničke specifikacije
- Model: NC FD-102
- Napon napajanja: 220V AC (50/60 Hz)
- Tip ventila: Indirektno upravljani (pilot-operated), elektromagnetni
- Stanje bez napona: NC — Normalno zatvoren
- Priključci: G3/4 col (BSP), DN20, žensko-muški (M-F) navoj
- Materijal tela: Mesing (CuZn) sa nikl-galvanizacijom
- Membrana: NBR (nitrilni kaučuk) — otporna na vodu i blage hemikalije
- Klip i opruga: Nerđajući čelik
- Radni pritisak: 0,02 – 0,8 MPa (0,2 – 8 bara)
- Radna temperatura tečnosti: 1 – 75 °C
- Vreme otvaranja: < 0,15 s
- Vreme zatvaranja: < 0,5 s
- Karakteristike protoka: 0,02 MPa → 3 L/min, 0,1 MPa → 20 L/min, 0,3 MPa → 30 L/min, 0,8 MPa → 44 L/min
- Električni priključak: 2 faston kontakta 6,3 mm
- Potrošnja: ~ 12–15 VA
- Klasa zaštite: IP54 (sa DIN 43650 konektorom)
Tipične primene
- Kućni hidrofori i pumpne stanice — kontrola dovoda vode na cevima 3/4 col
- Vodovodne instalacije u stanovima i kućama — distribucija po prostorijama
- Sistemi za pranje vozila — direktan priključak na 220V kontaktor sa visokim protokom
- Mašine za pranje sudova i posuda — komercijalni i industrijski
- Automatski sistemi za navodnjavanje — sa 220V programatorima i timerima
- Smart-home zaštita od curenja — Sonoff/Tuya/Shelly prekidači + senzori vlage
- Sistemi grejanja i hlađenja — kontrola hladne vode (ne za toplu preko 75 °C)
- Komercijalna postrojenja bez PLC kontrole, sa 220V relejnim modulima
- Profesionalna oprema za pranje vozila i kontejnera
- Industrijska postrojenja srednjeg nivoa sa standardnim radnim pritiskom
Druge 3/4 col i 220V AC mesingane i plastične varijante
| Naziv | Glavna karakteristika | |
|---|---|---|
 | Elektromagnetni ventil 3/4 12V DC NC FD-102 Mesing | Identičan FD-102 mesing 3/4 ali 12V DC — za solar-baterijske sisteme, brodsku opremu |
 | NC FD-103 elektromagnetni ventil 3/4" 220V Cena Srbija | NC FD-103 mesing 3/4 col 220V AC — premium serija sa višim radnim pritiskom do 10 bara (4.200 RSD) |
 | Elektromagnetni ventil 1/2 col 220V AC NC FD-05C Mesing | NC FD-05C mesing 1/2 col 220V AC — manji priključak, niža cena (2.200 RSD) |
 | Elektro magnetni ventil NC FD-103 1 col AC 220V Mesing | NC FD-103 mesing 1 col 220V AC — veći priključak za veći protok (6.000 RSD) |

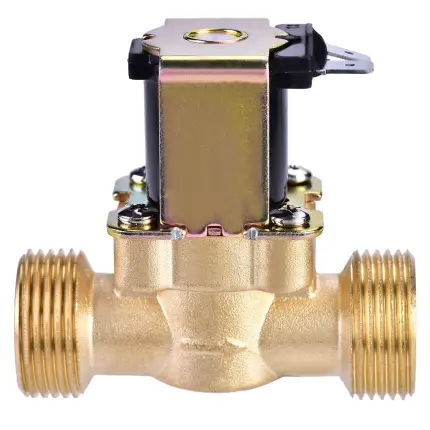

 | Elektromagnetni ventil 3/4 220V AC Cena Srbija | Mesing 3/4 col 220V AC sa muško-muškim navojem (M-M) — za rekonstrukcije |
 | Elektromagnetni ventil 3/4 col AC 220V | NC FD-07 plastican 3/4 col 220V AC — budžetska plastična alternativa (1.300 RSD) |
Razlika „sa pritiskom“ vs „bez pritiska“
- Sa pritiskom (ovaj) — opseg 0,2 – 8 bara, za vodovod, hidrofor, sisteme sa pumpom
- Bez pritiska — opseg 0 – 2 bara, za gravitaciono navodnjavanje. Pogledajte tabelu BEZ pritiska niže.
Napomene za montažu
- Ventil ima smer protoka označen strelicom — voda mora ulaziti sa naznačene strane
- M-F (žensko-muški) navoj — jedna strana se uvije u žensku spojnicu, druga prima mušku cev
- Mesingano telo izdržava do 30 Nm pritezanja
- Koristite teflon traku ili LOCTITE 542 za zaptivanje
- Pre i posle ventila preporučujemo manualne ventile za zatvaranje radi servisa
- Za nečistu vodu (rezervoar, kišnica) postavite filter pre ventila ili izaberite varijantu sa ugrađenim bakarnim filterom (tabela niže)
- Max. temperatura 75 °C — ne za toplu vodu iz grejanja ili solarnih kolektora
- 220V AC priključak — koristite kvalifikovanog elektromonatera za povezivanje
- Klasu zaštite IP54 obezbedite sa pravilno montiranim DIN 43650 konektorom
- Za smart-home: kompatibilan sa Sonoff Basic, Shelly 1, Tuya WiFi prekidačima — direktan priključak
- Za pumpne sisteme — ugradite hidro-akumulator pre ventila da smanjite water hammer efekat
Razlika u odnosu na motorizovane kuglaste ventile
Solenoidi (kao ovaj) su brzi (<0,15 s) ali troše struju dok su otvoreni (12–15 VA kontinualno). Motorizovani kuglasti ventili imaju motor koji okrene kuglu za 90° u toku 5–8 s i ona ostaje u tom položaju bez stalne potrošnje struje. Za sisteme sa retkim otvaranjem (par puta dnevno) ili sa najvećim protokom motorizovani su efikasniji. Pogledajte tabelu motorizovanih za 220V AC varijante u DN20 (3/4 col) dimenziji.
Svi elektromagnetni ventili (solenoidi) SA pritiskom — za vodovod i hidrofor
Ventili BEZ pritiska — za navodnjavanje slobodnim padom
| Naziv | Napon | Veličina | Materijal | |
|---|---|---|---|---|
 | Elektromagnetni ventil 12V DC 3/4 col plastican NC, bez pritiska | 12V DC | DN20 (3/4″) | Inox/Prohrom |
 | Elektromagnetni ventil 12V DC, prohrom, G1/2 col NC, bez pritiska | 12V DC | DN50 (2″) | Inox/Prohrom |
 | Elektromagnetni ventil 24V DC, prohrom, G1/2 col NC, bez pritiska | 24V DC | DN50 (2″) | Inox/Prohrom |
Ventili SA pritiskom i UGRAĐENIM bakarnim filterom — za nečistu vodu iz rezervoara
| Naziv | Napon | Veličina | Materijal | |
|---|---|---|---|---|
 | Elektromagnetni ventil 12V DC Ø12mm — NC sa pritiskom (plastični) | 12V DC | Ø12mm | Plastika |
 | Elektromagnetni ventil 24V DC Ø12mm — NC sa pritiskom (plastični) | 24V DC | Ø12mm | Plastika |
 | Elektromagnetni ventil 220V AC Ø12mm — NC sa pritiskom (plastični) | 220V AC | Ø12mm | Plastika |
 | Elektromagnetni ventil 12V DC, prohrom, G1/2 col NC, sa pritiskom | 12V DC | DN50 (2″) | Inox/Prohrom |
 | Elektromagnetni ventil 24V DC, G1/2 col NC, sa pritiskom + bakarni filter | 24V DC | DN50 (2″) | Plastika |
 | Elektromagnetni ventil 220V AC, G1/2 col NC, sa pritiskom + bakarni filter | 220V AC | DN50 (2″) | Plastika |
Motorizovani kuglasti ventili — sa brojem žica za upravljanje
U paketu dobijate
- 1 × NC FD-102 elektromagnetni ventil 220V AC 3/4 col NC sa pritiskom (mesingano telo, M-F navoj)
