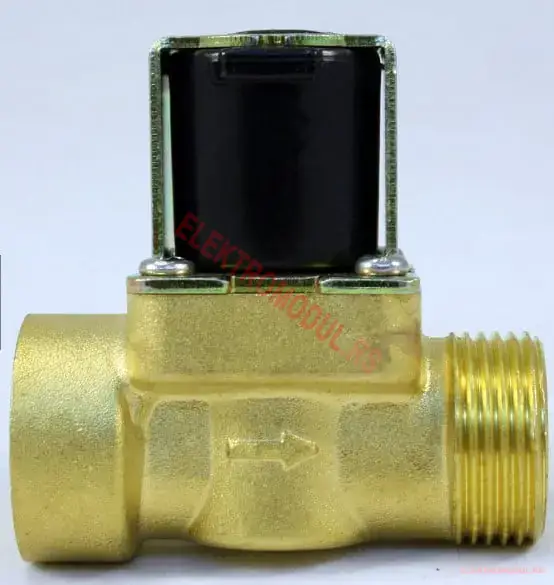

NC FD-102 elektromagnetni ventil 12V DC 3/4 col mesing je premium mesingana varijanta za sisteme koji zahtevaju i nisko-naponsko napajanje (solar/baterija) i trajnost mesinga (hlor, visoki pritisak, dugotrajan rad). Retka kombinacija jer je većina 3/4″ mesinganih ventila namenjena za 220V AC mrežu — ovaj otvara mogućnosti za autonomna postrojenja sa profesionalnim zahtevima. Masivno mesingano telo sa nikl-galvanizacijom, NBR membrana, nerđajući čelični klip, kompaktan DC solenoid 5W za 12V napajanje.
Zašto kombinacija 12V DC + mesing 3/4 je posebna
Većina 3/4 col mesinganih solenoida na tržištu radi na 220V AC — projektovani su za fiksne kućne i industrijske vodovodne instalacije. Ovaj 12V DC + mesing kombinacija je specifično namenjena za autonomne sisteme sa profesionalnim materijalnim zahtevima:
- Solarno navodnjavanje velikih površina sa 12V solarnim panelima — mesing izdržava godine rada
- Profesionalna brodska oprema — 12V brod-mreža + morska voda (mesing kompatibilan)
- Mobilne komercijalne oprema — auto-detail biznis, pikap-vozila, RV (12V akumulator vozila + mesing trajnost)
- Sistemi sa hlorisanom vodom van mreže — solar-bazirani bazenski sistemi, kamping bazeni
- Profesionalna hidroponija sa autonomnim 12V napajanjem — staklenici van mreže
- Sigurnosni sistemi protiv curenja sa UPS-om — rad pri nestanku struje sa 12V akumulatorom
- Hidrofori sa solar pumpama — sve komponente rade na 12V
- Vojna i namenska oprema — 12V vozila + zahtevni uslovi rada
FD-102 serija — sredina između FD-07 i FD-103
U asortimanu mesinganih ventila imamo dve glavne serije za 3/4 col i veće dimenzije: FD-102 i FD-103. Razlike:
- FD-102 (ovaj) — radni pritisak do 8 bara, kompaktnija konstrukcija, niža cena (2.200 RSD)
- FD-103 — radni pritisak do 10 bara, robustnija konstrukcija, viša cena (3.600+ RSD)
- FD-05C — kompaktna mesingana, samo do 1/2 col dimenzije, najjeftinija mesingana
- FD-07 — plastična ekonomična alternativa, do 8 bara, 50% jeftinija od mesinga
Za većinu kućnih i komercijalnih primena FD-102 je sasvim dovoljan. Ako sistem radi na visokom radnom pritisku (preko 8 bara) ili ima vodeni-čekić efekat, izaberi FD-103.
Tehničke specifikacije
- Model: NC FD-102
- Napon napajanja: 12V DC
- Tip ventila: Indirektno upravljani (pilot-operated), elektromagnetni
- Stanje bez napona: NC — Normalno zatvoren
- Priključci: G3/4 col (BSP), DN20, žensko-muški (M-F) navoj
- Materijal tela: Mesing (CuZn) sa nikl-galvanizacijom
- Membrana: NBR (nitrilni kaučuk) — otporna na vodu, klor, blage hemikalije
- Klip i opruga: Nerđajući čelik
- Radni pritisak: 0,02 – 0,8 MPa (0,2 – 8 bara)
- Radna temperatura tečnosti: 1 – 75 °C
- Vreme otvaranja: < 0,15 s
- Vreme zatvaranja: < 0,5 s
- Električni priključak: 2 faston kontakta 6,3 mm
- Polaritet napajanja: nema (DC magnet)
- Potrošnja: ~ 6–8 W kontinualno
- Radni medij: voda, gas, neutralne tečnosti, ulja niske viskoznosti
Tipične primene
- Solarno-baterijski sistemi za profesionalno navodnjavanje velikih površina (plastenici, staklenici, voćnjaci)
- Brodski i nautički sistemi — pranje paluba sa morskom vodom, hlađenje motora
- Auto-detail biznis — mobilna oprema sa 12V kompresorom i mesinganom trajnošću
- RV (auto-kamper) profesionalna vodena oprema — sa hlorisanom vodom iz rezervoara
- Sistemi za hitne slučajeve i UPS sa 12V akumulatorom — rad pri nestanku struje
- Profesionalna mobilna oprema za pranje vozila i opreme
- Vojna i namenska terenska oprema sa 12V vozila
- Humanitarna terenska oprema za prečišćavanje vode
- Profesionalna hidroponika sa solar napajanjem
- Sistemi sa rezervnim 12V napajanjem u kotlarnicama
Druge 3/4 col mesingane i alternativne 12V DC varijante
| Naziv | Glavna karakteristika | |
|---|---|---|
 | NC FD-102 Elektromagnetni Ventil 3/4" AC 220V Mesing | Identičan FD-102 mesing 3/4 ali 220V AC — za direktan mrežni priključak bez napajača |
 | Elektromagnetni ventil 3/4 12V DC NC FD-103 | NC FD-103 mesing 3/4 col 12V DC — top serija sa višim radnim pritiskom do 10 bara |
 | Elektromagnetni ventil 3/4 col 12V DC za vodu | Plastican 12V DC 3/4 col — jeftinija plastična alternativa istog napona i veličine |
 | Elektromagnetni ventil 12V DC 3/4 col NC sa pritiskom | NC FD-07 plastican 12V DC 3/4 col — alternativna plastična varijanta |
 | Elektromagnetni ventil 12V DC 3/4 col plastican NC, bez pritiska | Plastican 12V DC 3/4 col BEZ pritiska — za gravitaciono navodnjavanje iz rezervoara |
 | NC FD-05C 1/2 col DC 12V Mesing | NC FD-05C mesing 12V DC 1/2 col — manji priključak istog napona i materijala |
Šta znači žensko-muški (M-F) navoj
Standardni elektromagnetni ventil ima jedan kraj sa spoljašnjim (muškim) navojem i drugi sa unutrašnjim (ženskim) navojem — ovo je najčešći raspored u kućnim i industrijskim instalacijama. Cev sa muškim navojem se uvije u ženski kraj ventila, a muški kraj ventila se uvije u žensku spojnicu, T-element ili nastavak cevi. Ako imate cev sa dva muška navoja, koristite M-M (muški-muški) varijantu.
Šema povezivanja sa 12V napajačem
- +12V DC → jedan faston kontakt (polaritet nije kritičan, DC magnet)
- 0V (GND) → drugi faston kontakt
- Za solar/baterijski sistem: priključite preko PWM/MPPT regulatora (ne direktno sa 12V solar panela koji može da iznese 18+ V)
- Za Arduino/ESP32: 12V relejni modul (Sonoff Basic, Songle SRD-12VDC) ili MOSFET drajver IRLZ44N + zaštitna dioda 1N4007
- Za brodski/RV sistem: direktan priključak na akumulator sa osiguračem 1–2A
- Za frekventnu komutaciju (više od 5×/s) obavezno ugradite suppression diodu paralelno sa zavojnicom
Razlika „sa pritiskom“ vs „bez pritiska“
- Sa pritiskom (ovaj) — opseg 0,2 – 8 bara, za vodovod, hidrofor, sisteme sa pumpom
- Bez pritiska — opseg 0 – 2 bara, za gravitaciono navodnjavanje. Pogledajte tabelu BEZ pritiska niže.
Napomene za montažu
- Ventil ima smer protoka označen strelicom — voda mora ulaziti sa naznačene strane
- Mesingano telo izdržava do 25 Nm pritezanja
- Koristite teflon traku ili LOCTITE 542 za zaptivanje
- Pre i posle ventila preporučujemo manualne ventile za zatvaranje radi servisa
- Za nečistu vodu izaberite varijantu sa ugrađenim bakarnim filterom (tabela niže)
- Max. temperatura 75 °C — ne za toplu vodu iz grejanja ili solarnih kolektora
- 12V DC magnet nema polaritet — može se priključiti u oba smera
- U solarno-baterijskom sistemu: nikada ne priključuj direktno na 12V solar panel (može da pređe 18 V pod jakom svetlošću)
- Standardna potrošnja 6–8 W — pri baterijskom napajanju koristiti samo tokom kratkih intervala otvorenog stanja
Razlika u odnosu na motorizovane kuglaste ventile
Solenoidi (kao ovaj) su brzi (<0,15 s) ali troše struju dok su otvoreni (6–8 W kontinualno). Za solarni sistem koji čuva svaki Watt ovo znači da ventil treba da se otvara kratko (timer + dolivanje). Ako tvoj sistem zahteva ventil koji ostaje satima otvoren bez potrošnje, izaberi motorizovani kuglasti ventil — motor okreće kuglu jednom i ona stoji u tom položaju bez struje. Pogledajte tabelu motorizovanih za 12-24V DC varijante.
Svi elektromagnetni ventili (solenoidi) SA pritiskom — za vodovod i hidrofor
Ventili BEZ pritiska — za navodnjavanje slobodnim padom
| Naziv | Napon | Veličina | Materijal | |
|---|---|---|---|---|
| Elektromagnetni ventil 12V DC 3/4 col plastican NC, bez pritiska | 12V DC | DN20 (3/4″) | Inox/Prohrom |
 | Elektromagnetni ventil 12V DC, prohrom, G1/2 col NC, bez pritiska | 12V DC | DN50 (2″) | Inox/Prohrom |
 | Elektromagnetni ventil 24V DC, prohrom, G1/2 col NC, bez pritiska | 24V DC | DN50 (2″) | Inox/Prohrom |
Ventili SA pritiskom i UGRAĐENIM bakarnim filterom — za nečistu vodu iz rezervoara
| Naziv | Napon | Veličina | Materijal | |
|---|---|---|---|---|
 | Elektromagnetni ventil 12V DC Ø12mm — NC sa pritiskom (plastični) | 12V DC | Ø12mm | Plastika |
 | Elektromagnetni ventil 24V DC Ø12mm — NC sa pritiskom (plastični) | 24V DC | Ø12mm | Plastika |
 | Elektromagnetni ventil 220V AC Ø12mm — NC sa pritiskom (plastični) | 220V AC | Ø12mm | Plastika |
 | Elektromagnetni ventil 12V DC, prohrom, G1/2 col NC, sa pritiskom | 12V DC | DN50 (2″) | Inox/Prohrom |
 | Elektromagnetni ventil 24V DC, G1/2 col NC, sa pritiskom + bakarni filter | 24V DC | DN50 (2″) | Plastika |
 | Elektromagnetni ventil 220V AC, G1/2 col NC, sa pritiskom + bakarni filter | 220V AC | DN50 (2″) | Plastika |
Motorizovani kuglasti ventili — sa brojem žica za upravljanje
U paketu dobijate
- 1 × NC FD-102 elektromagnetni ventil 12V DC 3/4 col NC sa pritiskom (mesingano telo)
