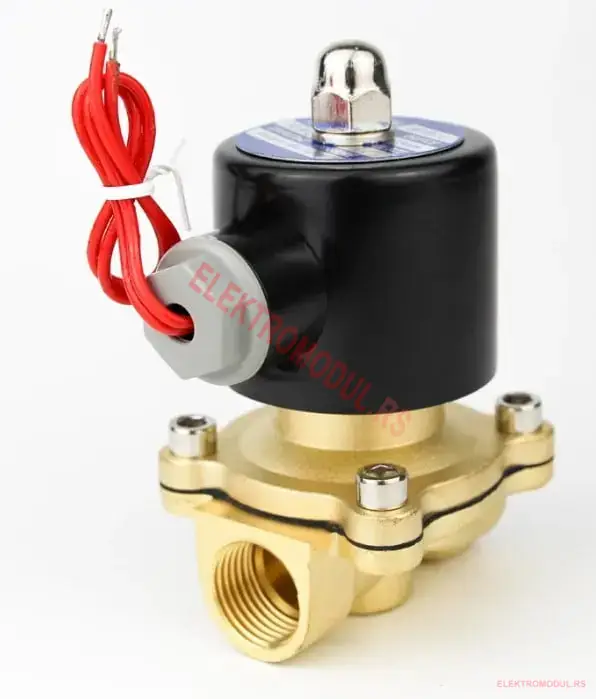

NC FD-103 elektromagnetni ventil 12V DC 1 col mesing je najveći 12V DC mesingani ventil u našem asortimanu — masivan, težak 850 grama, sa krupnim 1 col (DN25) priključkom i F-F (žensko-ženskim) navojem. Cena 5.200 RSD je opravdana sa tri faktora: premium FD-103 serija (radni vek 5-10× duži od FD-102/FD-07), velika dimenzija (1 col vs standardni 3/4 col) i retka kombinacija (12V DC + 1 col + mesing). Idealan za sisteme koji kombinuju autonomno 12V napajanje sa velikim protokom.
Kada baš 1 col (DN25) priključak
3/4 col (DN20) je standardna dimenzija za većinu kućnih instalacija. 1 col (DN25) je sledeći nivo — namenjen za sisteme sa znatno većim protokom:
- Profesionalna oprema za pranje vozila — velika potrošnja vode sa visokim pritiskom
- Brodski sistemi za pranje paluba — morska voda iz 1 col cevi sa pumpama velike snage
- Vatrogasna postrojenja — automatski sistemi sa rezervnim 12V napajanjem (UPS, akumulator)
- Industrijski sistemi za pranje opreme — sa rapidnim ciklusima i velikim protokom
- RV (auto-kamper) profesionalna oprema — sa visokim zahtevima pri putovanjima
- Solar-baterijski sistemi za navodnjavanje velikih površina — voćnjaci, vinogradi, plantaže
- Vojna i namenska oprema — terenske mašine sa 12V vozila
- Humanitarne postrojenja — terenski sistemi za prečišćavanje i distribuciju vode
- Sistemi za hitne slučajeve — visok protok pri nestanku mrežnog napajanja
Masivna konstrukcija — 850 grama težine
Težina 850 grama nije slučajnost — to je više nego dvostruka težina FD-102 3/4 col ventila (~400 g). Razlog:
- Debelo mesingano telo — više materijala = veća otpornost na vodeni čekić (water hammer)
- Veća membrana — dijametar prilagođen 1 col (DN25) toku
- Jači solenoid — više namotaja za savladavanje veće sile zatvaranja
- Robusniji klip i opruga — nerđajući čelik debelih dimenzija
- Bolja podloga za navoje — može da podnese veće momente pritezanja (do 35 Nm)
U paketu dolazi masivan proizvod koji se oseća u ruci — kvalitet je vidljiv već pri prvom kontaktu. Pre montaže obezbedi cevi i konzole koje mogu da nose dodatnih 850 g.
Tehničke specifikacije
- Model: NC FD-103
- Napon napajanja: 12V DC
- Tip ventila: Indirektno upravljani (pilot-operated), elektromagnetni
- Stanje bez napona: NC — Normalno zatvoren
- Priključci: G1 col (BSP), DN25, žensko-ženski (F-F) navoj
- Materijal tela: Masivno mesingano telo (CuZn) sa nikl-galvanizacijom
- Težina: 850 g
- Membrana: NBR (nitrilni kaučuk) — otporna na vodu, klor, blage hemikalije
- Klip i opruga: Nerđajući čelik
- Radni pritisak: 0,02 – 0,8 MPa (0,2 – 8 bara)
- Radna temperatura tečnosti: 1 – 75 °C
- Vreme otvaranja: < 0,15 s
- Vreme zatvaranja: < 0,5 s
- Električni priključak: 2 faston kontakta 6,3 mm
- Polaritet napajanja: nema (DC magnet)
- Potrošnja: ~ 12–15 W kontinualno (veća zbog snažnijeg solenoida)
- Radni medij: voda, gas, neutralne tečnosti, ulja niske viskoznosti
Tipične primene
- Profesionalna oprema za pranje vozila i kontejnera sa 12V kompresorom i velikim protokom
- Brodski sistemi za pranje paluba — morska voda + 12V brod-mreža + visoki protok
- Vatrogasna postrojenja sa rezervnim 12V akumulatorom (UPS)
- RV profesionalna oprema — kamper-prikolice sa visokim vodenim zahtevima
- Solar-bazirani sistemi za navodnjavanje voćnjaka i plantaža — autonomni rad bez mreže
- Industrijska postrojenja sa 12V SCADA i velikim protokom
- Humanitarne postrojenja za prečišćavanje vode — terenske jedinice sa baterijskim napajanjem
- Vojna oprema — terenske mašine sa 12V vozila
- Akva-parkovi i bazenske dezinfekcione postrojenja sa rezervnim 12V sistemom
- Komercijalna mobilna postrojenja za pranje vozila u flotama
Druge varijante u FD-103 seriji i alternative za veliki protok
| Naziv | Glavna karakteristika | |
|---|---|---|
 | Elektro magnetni ventil NC FD-103 1 col AC 220V Mesing | Identičan FD-103 mesing 1 col ali 220V AC — za direktan mrežni priključak (6.000 RSD) |
 | Elektromagnetni ventil 3/4 12V DC NC FD-103 | NC FD-103 mesing 3/4 col 12V DC — manji priključak, niža cena (3.600 RSD) |
 | Elektromagnetni ventil 3/4 12V DC NC FD-102 Mesing | NC FD-102 mesing 3/4 col 12V DC — srednja serija, niža cena (2.200 RSD) |
 | Motorizovani kuglasti ventil 2" DN50 12-24V DC mesing – 2 žice, Cena Srbija | Motorizovani kuglasti ventil DN50 2 col 12-24V DC mesing 2 žice — za još veći protok bez stalne potrošnje struje |
Šema povezivanja sa 12V napajačem
- +12V DC → jedan faston kontakt (polaritet nije kritičan, DC magnet)
- 0V (GND) → drugi faston kontakt
- Snaga ventila ~15 W (1,25 A na 12V) — potrebna je RAZBORITA žica (presek 1,5 mm² za do 5 m, 2,5 mm² za duže razdaljine)
- Za brodski sistem: priključak na akumulator sa osiguračem 2A i opasajno relejnim modulom
- Za solar/baterijski sistem: priključite preko PWM/MPPT regulatora sa adekvatnom strujnom snagom
- Za SCADA: tranzistorski izlaz koji nosi minimum 1,5 A (sa rezervom)
- Za frekventnu komutaciju (više od 5×/s) obavezno ugradite suppression diodu (1N5408 za jaču struju)
Razlika u odnosu na motorizovane kuglaste ventile DN25
Solenoidi (kao ovaj) su brzi (<0,15 s) ali troše struju dok su otvoreni (12–15 W kontinualno na 12V — to je 1,25 A iz baterije!). Za solarni sistem koji čuva svaki Watt ovo je značajna potrošnja — ventil treba da se otvara samo tokom kratkih intervala.
Bolja alternativa za sisteme koji ostaju otvoreni satima: motorizovani kuglasti ventil DN50 12-24V DC — motor okrene kuglu jednom i ona ostaje u tom položaju bez potrošnje struje. Pogledajte tabelu motorizovanih za detalje.
Razlika „sa pritiskom“ vs „bez pritiska“
- Sa pritiskom (ovaj) — opseg 0,2 – 8 bara, za vodovod, hidrofor, sisteme sa pumpom
- Bez pritiska — opseg 0 – 2 bara, za gravitaciono navodnjavanje. Pogledajte tabelu BEZ pritiska niže.
Napomene za montažu
- Ventil ima smer protoka označen strelicom — voda mora ulaziti sa naznačene strane
- F-F (žensko-ženski) navoj — oba kraja prihvataju mušku cev 1 col
- Masivno mesingano telo izdržava do 35 Nm pritezanja
- Koristite teflon traku ili LOCTITE 542 za zaptivanje
- Težina 850 g — obezbedi konzolu ili dodatnu podlogu za cev (ne ostavlja se „viseć“ na navoju)
- Pre i posle ventila preporučujemo manualne ventile za zatvaranje radi servisa
- Za nečistu vodu (rezervoar, kišnica) postavite filter pre ventila
- Max. temperatura 75 °C — ne za toplu vodu iz grejanja ili solarnih kolektora
- 12V DC magnet nema polaritet, ali zahteva stabilan napon (filtriran ili akumulatorski)
- Za solarni sistem: nikada ne priključuj direktno na 12V panel
- U brodskoj/morskoj primeni: redovno ispirati sistem od soli posle upotrebe
Svi elektromagnetni ventili (solenoidi) SA pritiskom — za vodovod i hidrofor
Ventili BEZ pritiska — za navodnjavanje slobodnim padom
| Naziv | Napon | Veličina | Materijal | |
|---|---|---|---|---|
 | Elektromagnetni ventil 12V DC 3/4 col plastican NC, bez pritiska | 12V DC | DN20 (3/4″) | Inox/Prohrom |
 | Elektromagnetni ventil 12V DC, prohrom, G1/2 col NC, bez pritiska | 12V DC | DN50 (2″) | Inox/Prohrom |
 | Elektromagnetni ventil 24V DC, prohrom, G1/2 col NC, bez pritiska | 24V DC | DN50 (2″) | Inox/Prohrom |
Ventili SA pritiskom i UGRAĐENIM bakarnim filterom — za nečistu vodu iz rezervoara
| Naziv | Napon | Veličina | Materijal | |
|---|---|---|---|---|
 | Elektromagnetni ventil 12V DC Ø12mm — NC sa pritiskom (plastični) | 12V DC | Ø12mm | Plastika |
 | Elektromagnetni ventil 24V DC Ø12mm — NC sa pritiskom (plastični) | 24V DC | Ø12mm | Plastika |
 | Elektromagnetni ventil 220V AC Ø12mm — NC sa pritiskom (plastični) | 220V AC | Ø12mm | Plastika |
 | Elektromagnetni ventil 12V DC, prohrom, G1/2 col NC, sa pritiskom | 12V DC | DN50 (2″) | Inox/Prohrom |
 | Elektromagnetni ventil 24V DC, G1/2 col NC, sa pritiskom + bakarni filter | 24V DC | DN50 (2″) | Plastika |
 | Elektromagnetni ventil 220V AC, G1/2 col NC, sa pritiskom + bakarni filter | 220V AC | DN50 (2″) | Plastika |
Motorizovani kuglasti ventili — sa brojem žica za upravljanje
U paketu dobijate
- 1 × NC FD-103 elektromagnetni ventil 12V DC 1 col NC sa pritiskom (masivno mesingano telo 850 g, F-F navoj)
