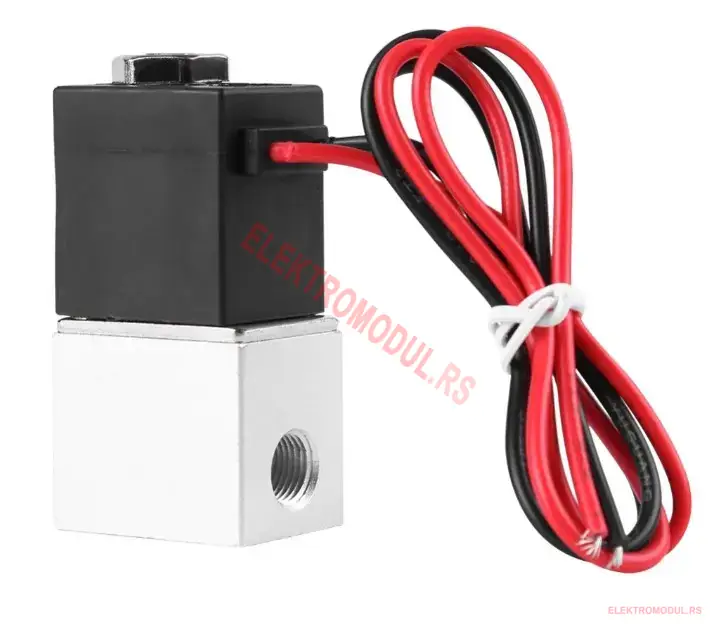

Pneumatski elektromagnetni ventil 24V DC 1/8 col (industrijska oznaka 2V025-08) je profesionalni mini-ventil namenjen za upravljanje protokom komprimovanog vazduha i inertnih gasova u pneumatskim sistemima. Za razliku od vodenih solenoida ovo je direct-acting ventil (bez pilot-membrane) sa vrlo brzim odzivom — ispod 50 milisekundi, što je 3× brže od vodenih ventila. Aluminijumsko telo daje malu težinu, nerđajući čelični klip i NBR zaptivku za hiljade radnih ciklusa.
Šta razlikuje pneumatski ventil od vodenog
Iako oba tipa rade na istom principu (solenoid + ventil), pneumatski i vodeni ventili su potpuno različito dimenzionisani:
- Pneumatski radi sa komprimovanim vazduhom 0 – 8 bara — vodeni traži minimalan pritisak vode (0,2 bara)
- Direct-acting konstrukcija — solenoid direktno pomera klip, bez membrane (brže, ali manji protok)
- Aluminijumsko telo — lakše i jeftinije od mesinga, idealno za pokretne pneumatske aplikacije
- Brži odziv (<50 ms) — ključno za pneumatske cilindre koji se otvaraju i zatvaraju više puta u sekundi
- Manji priključak 1/8″ — odgovara standardnim pneumatskim cevima Ø4–6 mm
- Bez membrane od gume — bez rizika od raspadanja u kontaktu sa uljnim pneumatskim aerosolom
Važno: ovaj ventil se može koristiti i za vodu pod malim pritiskom, ali nije optimizovan — za vodovod izaberite solenoide sa membranom iz tabele „SA pritiskom“ niže.
Tipične primene u pneumatici
- Pneumatski cilindri — upravljanje dvosmernim cilindrima u industrijskim mašinama
- Robotske ruke i hvatači — pneumatski zglobovi sa brzim odzivom
- Automatske vrata i barijere — pneumatski pogonjene
- Sistemi za pakovanje — automatske mašine za etiketiranje, sortiranje, kovertiranje
- Doziranje vazdušnog mlaza — čišćenje, hlađenje, sušenje proizvoda
- Pneumatske preše — mali do srednji obim
- Pneumatske ventilske matrice — sa više paralelnih ventila u jednom modulu
- DIY i hobi projekti — Arduino kontrolisani pneumatski sistemi
- Laboratorijska oprema — pneumatski aktuatori, automatski uzorkivači
- 3D printeri sa airbrush ekstruderom ili pneumatskim sistemom za odvajanje
Zašto 24V DC za pneumatiku
- 24V DC je standard u industrijskoj pneumatici — Festo, SMC, Camozzi koriste 24V kao default
- Bezbedan napon (SELV) — može da se priključi direktno na PLC izlaze bez relejnih posrednika
- Tihi rad — DC solenoid ne pravi 50 Hz brujanje kao AC verzija
- Konzistentno otvaranje — bez „trzanja“ pri uključenju (AC magnetna polja titraju 100×/s)
- Dugotrajnost zavojnice — DC manje rasipa energiju u toploti
Tehničke specifikacije
- Model: 2V025-08 (industrijska oznaka)
- Napon napajanja: 24V DC
- Tip: Direct-acting (bez pilot-membrane), dvosmerni 2/2
- Stanje bez napona: NC — Normalno zatvoren
- Priključci: G1/8 col (BSP, ženski), kompatibilan sa NPT 1/8
- Orific: 2,5 mm
- Materijal tela: Aluminijum sa eloksiranjem
- Klip: Nerđajući čelik 304
- Opruga: Nerđajući čelik
- Zaptivka: NBR (Buna-N) — otporna na pneumatski aerosol sa uljem
- Radni pritisak: 0 – 0,8 MPa (0 – 8 bara)
- Radna temperatura: -10 do +80 °C
- Vreme odziva: < 50 ms (otvaranje i zatvaranje)
- Snaga zavojnice: 6 W
- Električni priključak: 2 žice (crvena + crna), ~30 cm
- Klasa zaštite: IP54
Šta sa drugim naponima i veličinama u našem asortimanu
Imamo i druge pneumatske varijante:
Ventil za pneumatiku 12 V 1/4 — 12V DC 1/4 col — pogodan za 12V baterijske sisteme i Arduino projekte
Elektromagnetni ventil 24V DC 1/4 col — 24V DC 1/4 col — veći priključak za sisteme sa većim protokom vazduha
Ventil za pneumatiku 220V 1/4" — 220V AC 1/4 col — direktan mrežni priključak bez napajača- ovaj model (ovaj model) — 24V DC 1/8 col — najkompaktniji za male cilindre i robotiku
Svi koriste isti princip rada — razlikuju se po naponu napajanja i veličini priključka.
Šema povezivanja
- Crvena žica — pozitivni pol (+) 24V DC
- Crna žica — negativni pol (–) 24V DC ili masa
- Polaritet nije kritičan (DC magnet), ali za standardno povezivanje držite se +/− kao gore
- Za upravljanje preko PLC-a koristite tranzistorski izlaz koji može da nosi 250 mA na 24V
- Za visoke frekvencije otvaranja (više od 10×/s) ugradite suppression diodu paralelno sa zavojnicom
Napomene za montažu
- Ventil ima jasno označen ulaz (P/1) i izlaz (A/2) — pratite oznake na telu
- Pre ventila ugradite filter za pneumatski sistem (5 μm) ako vazduh nije obrađen
- Koristite teflon traku za zaptivanje 1/8″ navoja
- Aluminijumsko telo izdržava do 15 Nm pritezanje
- Maksimalan radni pritisak 8 bara — ne preteruj sa kompresorom
- Za sistemе sa uljnim aerosolom (FRL — Filter Regulator Lubricator) ventil je 100% kompatibilan
- Električki priključak preko DIN 43650 konektora ili direktan na žice
Ostali ventili za pneumatiku (vazduh) — različiti naponi i veličine
| Naziv | Napon | Veličina | Materijal | |
|---|---|---|---|---|
| Elektromagnetni ventil 24V DC 1/4 col | 24V DC | 1/4″ | Inox/Prohrom |
| Ventil za pneumatiku 220V 1/4" | 220V AC | 1/4″ | Inox/Prohrom |
 | NC FD-103 elektromagnetni ventil 3/4" 220V Cena Srbija | 220V AC | DN20 (3/4″) | Mesing |
| Ventil za pneumatiku 12 V 1/4 | DN50 (2″) | Inox/Prohrom |
Solenoidni ventili za VODU SA pritiskom (drugačiji tip — za vodovod i hidrofor)
Motorizovani kuglasti ventili — sa brojem žica za upravljanje
U paketu dobijate
- 1 × Pneumatski elektromagnetni ventil 24V DC 1/8 col 2V025-08 (aluminijumsko telo, sa kablovima)
