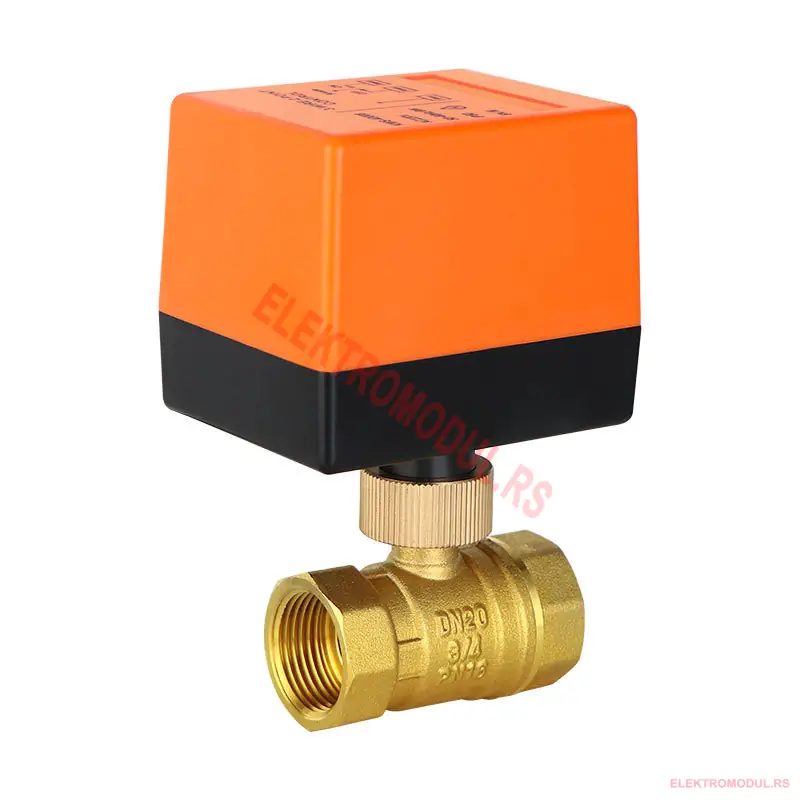

Motorizovani kuglasti ventil DN20 3/4 col 220V AC mesing sa 2-žičnom kontrolom i POWER-OFF RESET funkcijom je sigurnosno rešenje za sisteme gde je važno da ventil ostane u zatvorenom (sigurnom) stanju pri nestanku struje. Kada se dovede napon, ventil se otvara; kada nestane napajanja, ugrađena povratna opruga vraća kuglu u zatvoreni položaj. Mesingano telo, NPT 3/4 navoj, temperaturni opseg -10 do +120 °C (najviši u našem asortimanu motorizovanih).
Power-off reset — fail-safe sigurnost
Razlika od 3-žičnih motorizovanih ventila je fundamentalna:
- 3-žični ventili (A3020, A3021): zadržavaju poslednji položaj (otvoren ili zatvoren) pri nestanku struje. Motor okreće kuglu samo kada se aktivira jedna od dve komandne žice.
- 2-žični power-off reset (ovaj): napon = otvori, bez napona = automatski se zatvori (povratna opruga). Sigurnosno rešenje za sisteme protiv curenja, gasovode, sigurnosna postrojenja.
Praktične primene gde je fail-safe ZATVORENO kritično:
- Smart-home zaštita od curenja — pri nestanku struje ventil mora da zatvori glavni dovod vode (jer smart-home senzori ne mogu da rade bez struje)
- Sigurnosni gasovodi — bezbedan fail-safe sa zatvorenim ventilom pri nestanku struje (nije za zapaljive gasove)
- Bolnice i medicinski objekti — sistemi sa visokim sigurnosnim zahtevima
- Industrija sa hemijskim procesima — automatsko zatvaranje pri otkazu napajanja
- HVAC sistemi sa rezervnim napajanjem — fail-safe za situacije kad UPS otkaže
- Postrojenja sa periodičnim radom — pri svakom isključivanju struje ventil se sam zatvara
2-žična kontrola — najjednostavnije povezivanje
- Faza (L) → upravljačka žica aktuatora
- Nula (N) → zajednička žica
Praktično kao obična sijalica — uključi prekidač, ventil se otvori; isključi prekidač, ventil se zatvori. Sonoff Basic, Shelly 1, Tuya WiFi prekidač — bilo koji jednorelejni smart prekidač radi sa ovim ventilom.
Tehničke specifikacije
- Tip: Motorizovani kuglasti ventil, 2-smerni, sa povratnom oprugom
- Napon napajanja: 220V AC (50/60 Hz)
- Logika upravljanja: 2-žična (NC — power-off reset)
- Stanje bez napona: ZATVOREN (povratna opruga)
- Priključci: NPT 3/4 col (po zahtevu BSP — proveriti dostupnost)
- Materijal tela: Mesing visoke čvrstoće
- Vreme ciklusa: ~ 15 sekundi
- Radni pritisak: do 1,6 MPa (16 bara)
- Radna temperatura fluida: -10 do +120 °C (najviša u asortimanu)
- Pogon: Sinhroni motor sa ugrađenim limit prekidačima
- Tip zatvaranja: On/Off (nije proporcionalna regulacija)
- Mediji: voda, ulje, nezapaljivi i nekorozivni gasovi
- Klasa zaštite: IP za unutrašnju ugradnju
Razlika 2-žična vs 3-žična vs 5-žična logika
- 2-žična (ovaj A4040): Najprostije povezivanje. Bez napona = zatvori (fail-safe). Sa naponom = otvori. Idealno za sigurnosne sisteme.
- 3-žična (A3020, A3021): Nezavisne komande za otvaranje i zatvaranje. Zadržava poslednji položaj bez struje. Idealno za HVAC i procesne sisteme.
- 5-žična: 3-žična + 2 dodatne žice za povratni signal stanja. Za SCADA i napredne PLC sisteme.
Najviša temperatura u asortimanu: 120 °C
Većina motorizovanih ventila u našem asortimanu radi do 95 °C. Ovaj A4040 ide do 120 °C — pogodno za:
- CG sisteme sa visokim radnim temperaturama — toplotne pumpe, kondenzacioni bojleri
- Industrijska postrojenja sa parnim sistemima (do 120 °C)
- Solar-termalne sisteme sa vakuumskim kolektorima (mogu da pređu 90 °C tokom dana)
- Procesne tečnosti u industriji
Druge motorizovane DN20 3/4 i alternative
| Naziv | Glavna karakteristika | |
|---|---|---|
 | Elektromotorni kuglasti ventil 3/4 220V | Motorizovani DN20 3/4 col 220V AC mesing 3 žice — sa nezavisnom kontrolom otvaranja i zatvaranja (6.000 RSD) |
 | Motorizovani kuglasti ventil DN20 3/4 col 220V AC mesing 2 žice | Motorizovani DN20 3/4 col 220V AC mesing 2 žice — alternativna 2-žična varijanta (7.000 RSD) |
 | IP65 Motorizovani kuglasti ventil DN25 AC220V, 2-žični NC | Motorizovani DN25 1 col 220V AC mesing 2 žice IP65 — veći priključak + bolja vodootpornost |
 | Motorizovani kuglasti ventil 1 col 220V | Motorizovani DN25 1 col 220V AC mesing 3 žice — veći priključak za veći protok |
 | Motorizovani kuglasti ventil DN20 3/4 3-smerni Mesni AC220V Cena Srbija | Motorizovani 3-smerni DN20 3/4 col 220V AC — preusmerava tok između 2 izlaza |
NPT vs BSP navoj
Ovaj ventil dolazi sa NPT 3/4 navojem — američki industrijski standard. Razlika u odnosu na BSP (G3/4):
- NPT (National Pipe Thread): konusni navoj, više korišćen u SAD i uvoznoj opremi (HVAC, klima uređaji, industrijska oprema iz Kine)
- BSP / G (British Standard Pipe): paralelni navoj, evropski standard, dominantan u Srbiji
NPT i BSP NISU direktno kompatibilni — potreban je adapter ako su druga oprema BSP. Proveri pre kupovine. Po zahtevu može BSP varijanta — kontaktirajte nas za dostupnost.
Napomene za montažu
- Pozicija montaže slobodna — kuglasti mehanizam ne zavisi od gravitacije
- Pritezanje do 30 Nm na DN20 navoju
- OBAVEZNO koristite NPT teflon traku (ne BSP) za zaptivanje — NPT navoj se pritegne na konusu, ne na priljubljenoj povr šini
- Pre i posle ventila preporučujemo manualne ventile za zatvaranje radi servisa
- Power-off reset = po isključivanju struje, sačekajte 15 s da se ventil potpuno zatvori pre intervencije
- Test pri ugradnji: isključi napajanje i proveri da li se ventil potpuno zatvara (čut će se klik povratne opruge)
- Za smart-home: Sonoff Basic, Shelly 1, Tuya WiFi — bilo koji jednorelejni 220V prekidač
- Posebno pažljivo sa toplom vodom (>95 °C) — koristite zaštitne rukavice pri servisu
Drugi motorizovani kuglasti ventili — različite varijante
Solenoidni ventili (alternativa za brzo otvaranje)
Ventili BEZ pritiska — za navodnjavanje slobodnim padom
| Naziv | Napon | Veličina | Materijal | |
|---|---|---|---|---|
 | Elektromagnetni ventil 12V DC 3/4 col plastican NC, bez pritiska | 12V DC | DN20 (3/4″) | Inox/Prohrom |
 | Elektromagnetni ventil 12V DC, prohrom, G1/2 col NC, bez pritiska | 12V DC | DN50 (2″) | Inox/Prohrom |
 | Elektromagnetni ventil 24V DC, prohrom, G1/2 col NC, bez pritiska | 24V DC | DN50 (2″) | Inox/Prohrom |
Ventili SA pritiskom i UGRAĐENIM bakarnim filterom
| Naziv | Napon | Veličina | Materijal | |
|---|---|---|---|---|
 | Elektromagnetni ventil 12V DC Ø12mm — NC sa pritiskom (plastični) | 12V DC | Ø12mm | Plastika |
 | Elektromagnetni ventil 24V DC Ø12mm — NC sa pritiskom (plastični) | 24V DC | Ø12mm | Plastika |
 | Elektromagnetni ventil 220V AC Ø12mm — NC sa pritiskom (plastični) | 220V AC | Ø12mm | Plastika |
 | Elektromagnetni ventil 12V DC, prohrom, G1/2 col NC, sa pritiskom | 12V DC | DN50 (2″) | Inox/Prohrom |
 | Elektromagnetni ventil 24V DC, G1/2 col NC, sa pritiskom + bakarni filter | 24V DC | DN50 (2″) | Plastika |
 | Elektromagnetni ventil 220V AC, G1/2 col NC, sa pritiskom + bakarni filter | 220V AC | DN50 (2″) | Plastika |
U paketu dobijate
- 1 × Motorizovani kuglasti ventil DN20 3/4 col 220V AC mesing 2 žice power-off reset NPT (sa kablovima)
Poručite online u Srbiji.
