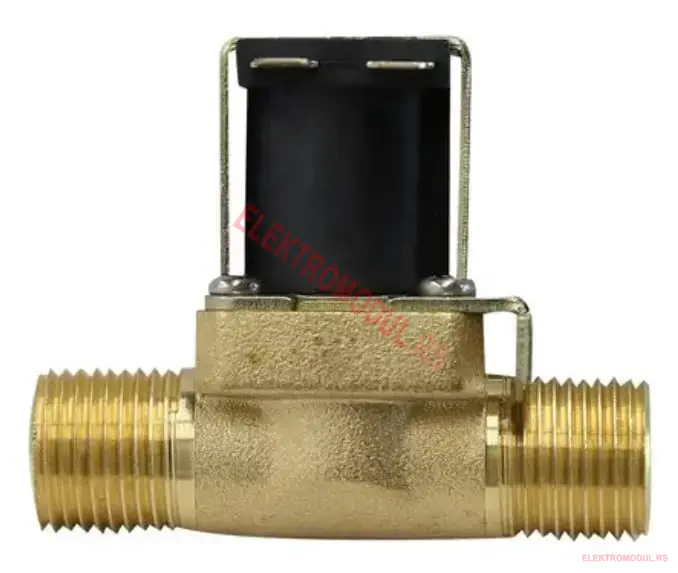

NC FD-05C elektromagnetni ventil 12V DC 1/2 col mesing je premium kompaktna mesingana varijanta sa 12V DC napajanjem — sweet spot za sisteme koji zahtevaju i nisko-naponsko napajanje (solar/baterija) i trajnost mesinga (hlorisana voda, profesionalna upotreba, dugotrajan rad). Manji od FD-102 i FD-103 serija, ali sa istom kvalitetom izrade — mesingano telo sa nikl-galvanizacijom, NBR membrana, nerđajući čelični klip, kompaktan DC solenoid za 12V napajanje.
Zašto kombinacija 12V DC + mesing je posebna
Ova kombinacija je relativno retka i specifično ciljana za sisteme koji kombinuju autonomno napajanje sa profesionalnim zahtevima:
- Solarno navodnjavanje velikih površina — 12V solarni paneli + akumulatori napajaju ventil koji izdržava godine rada bez zamene
- Profesionalno mobilno navodnjavanje — pikap-vozila, kampovi, izložbe (12V akumulator vozila + mesing trajnost)
- Sistemi za hlorisanu vodu sa solar-pumpama — bazeni sa solarom, dezinfekcioni sistemi
- Profesionalna hidroponija sa autonomnim 12V kontrolerima — plastenici van mreže
- Dugotrajna SOS oprema — sistemi za hitne slučajeve sa rezervnim 12V napajanjem
- Brodski i nautički sistemi — 12V mreža + morska voda (mesing kompatibilan)
- Vojna i namenska oprema — 12V vozila + zahtevni uslovi rada
Šta čini FD-05C kompaktnijim od FD-102/FD-103
- Manje dimenzije tela — odlazi u uže pristupne pozicije
- Manja težina — pogodno za pokretne i mobilne aplikacije
- Niža potrošnja — kompaktan solenoid troši manje od 8 W (FD-102/103 troše 10–14 W)
- Brže otvaranje — manja masa membrane = brži odziv
- Niža cena od FD-102 i FD-103 zbog manjeg materijala
- Standardni 1/2 col priključak — kompatibilan sa svim domaćim instalacijama
Ako treba veći protok ili 3/4″/1″ priključak, izaberite FD-102 (
Elektromagnetni ventil 3/4 12V DC NC FD-102 Mesing/
NC FD-102 Elektromagnetni Ventil 3/4" AC 220V Mesing) ili FD-103 (
Elektromagnetni ventil 3/4 12V DC NC FD-103/
NC FD-103 elektromagnetni ventil 3/4" 220V Cena Srbija/
Elektro magnetni ventil NC FD-103 1 col DC 12V Mesing/
Elektro magnetni ventil NC FD-103 1 col AC 220V Mesing) iz tabele niže.
Tehničke specifikacije
- Model: NC FD-05C
- Napon napajanja: 12V DC
- Tip ventila: Indirektno upravljani (pilot-operated), elektromagnetni
- Stanje bez napona: NC — Normalno zatvoren
- Priključci: G1/2 col (BSP), DN15, navojni
- Materijal tela: Mesing (CuZn) sa nikl-galvanizacijom
- Membrana: NBR (nitrilni kaučuk) — otporna na vodu, klor, blage hemikalije
- Klip i opruga: Nerđajući čelik
- Radni pritisak: 0,02 – 1,0 MPa (0,2 – 10 bara)
- Radna temperatura tečnosti: 1 – 75 °C
- Vreme otvaranja: < 0,15 s
- Vreme zatvaranja: < 0,5 s
- Električni priključak: 2 faston kontakta 6,3 mm
- Polaritet napajanja: nema (DC magnet)
- Potrošnja: ~ 6–8 W kontinualno
Tipične primene
- Solar-pneumatske sisteme za navodnjavanje velikih plastenika i bašta
- Profesionalna mobilna oprema — kampovi, izložbe, sajamske postavke
- Brodski sistemi za pranje paluba — morska voda, hlorisana
- Hidroponski sistemi sa autonomnim 12V napajanjem
- Industrijski sistemi sa 12V SCADA kontrolerima (manje uobičajeno, ali postoji)
- Sistemi za prečišćavanje vode sa solarom — RO, UV, ozonski sistemi
- Sigurnosni sistemi protiv curenja sa rezervnim 12V akumulatorom (radi i pri nestanku struje)
- Mobilna vozila sa kompresorima za pranje (auto-detail biznis)
- Profesionalna RV oprema — auto-kampovi, kamper-prikolice sa 12V instalacijom
- Sistemi za fontane i dekorativne vode u parkovima — autonomni 12V
Razlika u odnosu na ostale FD-05C varijante i serije
- (ovaj model) — 12V DC 1/2 FD-05C mesing: solar/baterijski + mesing trajnost
Elektromagnetni ventil 1/2 col 220V AC NC FD-05C Mesing — 220V AC 1/2 FD-05C mesing: mrežni standard za kuće i firme- Elektromagnetni ventil 12V DC 1/2 col NC sa pritiskom — 12V DC 1/2 mesing: druga serija, slično cenovno
- Elektromagnetni ventil 12V DC 1/2 col NC sa pritiskom — 12V DC 1/2 plastican: jeftinija plastična alternativa
- Elektromagnetni ventil 3/4 12V DC NC FD-102 Mesing — 12V DC 3/4 FD-102 mesing: veći priključak, isti princip
- Elektromagnetni ventil 3/4 12V DC NC FD-103 — 12V DC 3/4 FD-103 mesing: top serija, visoki radni pritisak
Šema povezivanja
- Crvena (ili crna) žica → 12V + (pozitivni pol akumulatora ili napajača)
- Druga žica → 12V – (negativni pol, masa)
- Polaritet nije kritičan (DC magnet)
- Za upravljanje kroz Arduino/timer/PLC: koristite 12V relej između izvora i ventila
- Za solarni sistem: ventil priključite posle PWM solar regulatora (ne direktno na panel)
Napomene za montažu
- Ventil ima smer protoka označen strelicom — voda mora ulaziti sa naznačene strane
- Mesingano telo izdržava do 25 Nm pritezanja
- Koristite teflon traku ili LOCTITE 542 za zaptivanje
- Pre ventila preporučljiv je filter za sisteme sa nečistom vodom
- Za nečistu vodu izaberite varijantu sa ugrađenim bakarnim filterom (tabela niže)
- Max. temperatura 75 °C — ne za toplu vodu iz grejanja ili solara
- 12V DC magnet nema polaritet — može se priključiti u oba smera
- U solarno-baterijskom sistemu: koristite 12V DC out od PWM/MPPT regulatora, ne direktno sa panela (može da iznose 18+ V pod jakom svetlošću)
Razlika u odnosu na motorizovane kuglaste ventile
Solenoidi (kao ovaj) su brzi (<0,15 s) ali troše struju dok su otvoreni — kontinualno 6–8 W. Za solarni sistem koji čuva svaki Watt, ovo znači da ventil treba da se otvara kratko (timer + dolivanje). Ako tvoj sistem zahteva ventil koji ostaje satima otvoren bez potrošnje, izaberi motorizovani kuglasti ventil — motor okreće kuglu jednom i ona stoji u tom položaju bez struje. Pogledajte tabelu motorizovanih za 12-24V DC varijante.
Svi elektromagnetni ventili (solenoidi) SA pritiskom — za vodovod i hidrofor
Ventili BEZ pritiska — za navodnjavanje slobodnim padom
| Naziv | Napon | Veličina | Materijal | |
|---|---|---|---|---|
 | Elektromagnetni ventil 12V DC 3/4 col plastican NC, bez pritiska | 12V DC | DN20 (3/4″) | Inox/Prohrom |
 | Elektromagnetni ventil 12V DC, prohrom, G1/2 col NC, bez pritiska | 12V DC | DN50 (2″) | Inox/Prohrom |
 | Elektromagnetni ventil 24V DC, prohrom, G1/2 col NC, bez pritiska | 24V DC | DN50 (2″) | Inox/Prohrom |
Ventili SA pritiskom i UGRAĐENIM bakarnim filterom — za nečistu vodu iz rezervoara
| Naziv | Napon | Veličina | Materijal | |
|---|---|---|---|---|
 | Elektromagnetni ventil 12V DC Ø12mm — NC sa pritiskom (plastični) | 12V DC | Ø12mm | Plastika |
 | Elektromagnetni ventil 24V DC Ø12mm — NC sa pritiskom (plastični) | 24V DC | Ø12mm | Plastika |
 | Elektromagnetni ventil 220V AC Ø12mm — NC sa pritiskom (plastični) | 220V AC | Ø12mm | Plastika |
 | Elektromagnetni ventil 12V DC, prohrom, G1/2 col NC, sa pritiskom | 12V DC | DN50 (2″) | Inox/Prohrom |
 | Elektromagnetni ventil 24V DC, G1/2 col NC, sa pritiskom + bakarni filter | 24V DC | DN50 (2″) | Plastika |
 | Elektromagnetni ventil 220V AC, G1/2 col NC, sa pritiskom + bakarni filter | 220V AC | DN50 (2″) | Plastika |
Motorizovani kuglasti ventili — sa brojem žica za upravljanje
U paketu dobijate
- 1 × NC FD-05C elektromagnetni ventil 12V DC 1/2 col NC sa pritiskom (mesingano telo)
