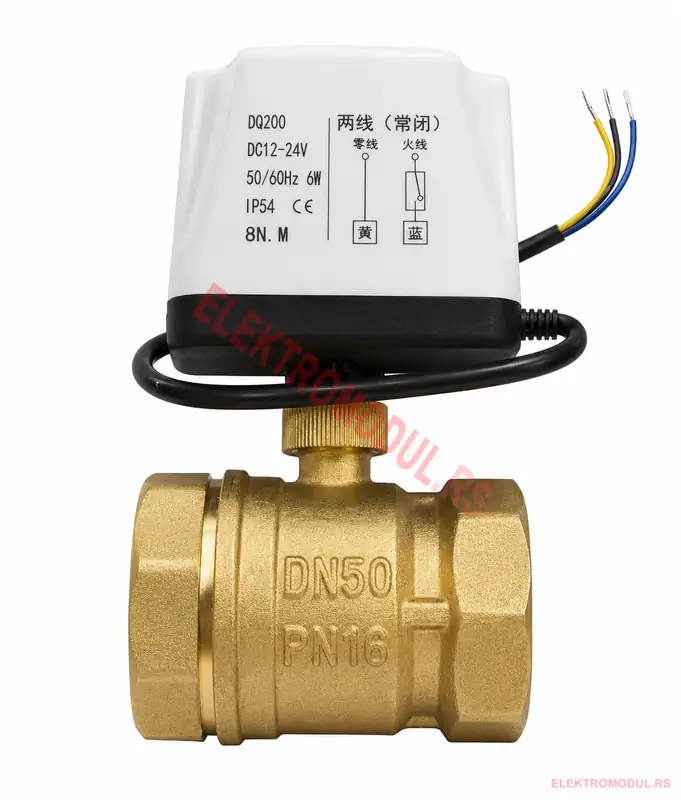

Motorizovani kuglasti ventil (motorni ball valve) sa mesinganim telom i kuglastim pečatom, priključak 2 cola (DN50), napajanje 12-24V DC u širokom opsegu. Model DQ200 sa 2-žičnim povezivanjem (Normalno Zatvoren) — kuglica se vraća u zatvoren položaj automatski kada se napajanje prekine.
Razlikuje se od elektromagnetnih (solenoidnih) ventila — koristi električni motor koji okreće kuglasti pečat za 90°, što obezbeđuje potpuno otvaranje (full bore) bez gubitka pritiska, tih rad, dug radni vek i pouzdan rad pri visokim pritiscima do 16 bar (PN16).
⚡ Važna napomena za 2-žičnu verziju:
- Kad DOĐE napon (12-24V DC) → ventil se OTVARA
- Kad OSTANE BEZ NAPONA → ventil se AUTOMATSKI ZATVARA
Idealno za sigurnosne sisteme — ako nestane struje, voda/fluid se automatski zaustavlja.
🔧 Specifikacije proizvoda:
- Model: DQ200
- Tip: 2-way (dva otvora), motorizovani kuglasti ventil
- Upravljanje: 2-žično, Normalno Zatvoren (NC)
- Napon napajanja: 12V DC – 24V DC (univerzalni opseg)
- Potrošnja: 6W
- Frekvencija (AC verzije): 50/60Hz
- Priključak: 2 cola (G2″, DN50), unutrašnji navoj
- Materijal tela: mesing (CuZn legura)
- Materijal kuglice: nikla obložena mesing / nerđajući čelik
- Materijal sedišta: PTFE (Teflon)
- Obrtni momenat motora: 8 N·m
- Radni pritisak: 0 – 16 bar (PN16)
- Radna temperatura: -10 do +85 °C
- Zaštita kućišta motora: IP54
- Vreme otvaranja/zatvaranja: 5–10 sekundi
- Indikator pozicije: mehanički na vrhu (otvoren/zatvoren)
- Životni vek: preko 100.000 ciklusa
⚙️ Princip rada — 2-žična verzija
Logika rada je jednostavna i sigurna:
- 🔵 Napon prisutan (12-24V DC) → motor okreće kuglicu za 90° → ventil OTVOREN
- ⚫ Napon nestao → integrisana povratna mehanika vraća kuglicu u zatvoren položaj → ventil AUTOMATSKI ZATVOREN
Ovo je fail-safe rad — u slučaju nestanka struje, kvara releja ili prekida žice, ventil se sam zatvara i sprečava nekontrolisan protok fluida. Idealno za:
- Sigurnosne sisteme za vodu (zaštita od poplave)
- Upravljanje preko sobnog termostata, hidrostata, plovka
- Povezivanje na releje, kontaktore i PLC-ove
- Sisteme gde voda ne sme da curi kad nema struje
🏭 Primene
- Sistemi grejanja i podnog grejanja (regulacija zonama)
- Sistemi sa rezervoarima vode — automatsko punjenje preko plovka
- Industrijski sistemi za navodnjavanje i zalivanje
- Sistemi za doziranje neutralnih fluida
- Automatske perače, pumpne stanice
- Klima sistemi i rashladne instalacije
- Solarni termalni krugovi
- Sistemi za pranje vozila i mehanizacije
- Hemijska industrija (neutralni mediji)
- Industrijska postrojenja sa upravljanjem preko PLC-a
- HVAC sistemi i zonska regulacija protoka
💧 Kompatibilni mediji
- Voda (industrijska, tehnička, rashladna)
- Vazduh i inertni gasovi
- Lakša ulja
- Neutralni tečni mediji koji ne nagrizaju mesing i PTFE
Nije pogodno za: agresivne kiseline i baze, slanu vodu u visokim koncentracijama, fluide koji nagrizaju mesing.
✨ Prednosti motorizovanog kuglastog ventila u odnosu na solenoid
- Full bore (puni protok) — kuglica ne pravi otpor strujanju, bez pada pritiska
- Bez potrebe za diferencijalnim pritiskom — radi i pri 0 bar (za razliku od pilot-membranskih solenoida)
- Tih rad — bez vibracija i šuma elektromagneta
- Veliki obrtni momenat (8 Nm) — savladava velike pritiske i nečistoće
- Dug radni vek — preko 100.000 ciklusa
- Pouzdano zatvaranje (PTFE sedište — bez curenja)
- Široki opseg napajanja 12-24V DC — povezuje se na razne sisteme
🔩 Povezivanje (2 žice)
Ventil ima 2 ili 3 izlazne žice:
- Crvena / smeđa — pozitivni pol napajanja (+12V do +24V DC)
- Crna / plava — negativni pol (GND / 0V)
- Žuto-zelena (ako postoji) — zaštitna masa / uzemljenje
Dovođenjem napona na crvenu i crnu žicu — ventil se otvara. Prekidom napona — ventil se vraća u zatvoren položaj.
🛠️ Montaža
Ventil se ugrađuje u vodu strujanja. Smer protoka nije bitan kod kuglastih ventila — može u oba smera. Preporučuje se horizontalna montaža sa motorom okrenutim nagore. Pre ventila preporučljivo je instalirati filter radi zaštite kuglice i sedišta od nečistoća. IP54 zaštita omogućava montažu u prostorima sa povremenim prskanjem vode, ali ne za potapanje.
📦 Sadržaj paketa:
- 1x motorizovani kuglasti ventil DQ200 DN50 (mesing)
- 1x motor sa elektronikom (integrisan)
- 2-3 priključne žice (već povezane)
Pouzdan motorni kuglasti ventil za dugotrajno upravljanje protokom — Cena Srbija. Dostupan online u Srbiji.
