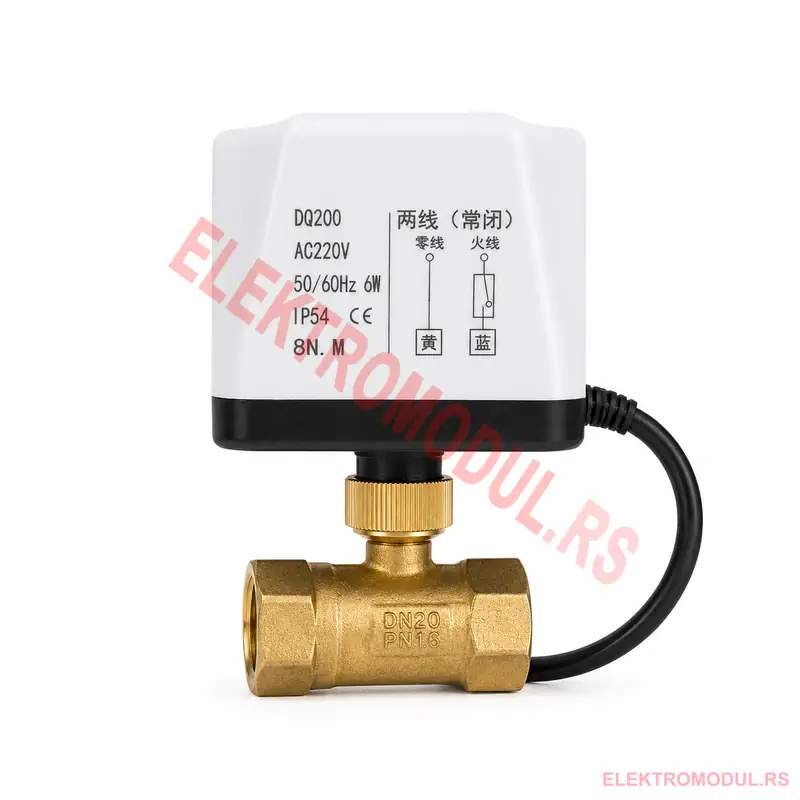

Motorizovani kuglasti ventil DN20 (3/4 col) 220V AC mesing sa snažnim električnim aktuatorom (8 N·m) je profesionalno rešenje za daljinsko otvaranje i zatvaranje protoka tečnosti — kontrola navodnjavanja, automatika u kotlarnicama, dolivanje rezervoara, industrijska rastojanja i bilo koji sistem gde se traži pouzdana motorom-pogonjena kontrola toka. Ventil ima 2 žice (faza + nula), što znači da napon određuje stanje: napon prisutan → otvoreno, napon nestao → zatvoreno (normalno zatvoren — NC).
Razlika u odnosu na elektromagnetne ventile
Elektromagnetni ventili rade na principu solenoida i membrane — brzi su, ali troše struju dok su otvoreni i imaju ograničen radni vek na velikom protoku. Motorizovani kuglasti ventili imaju potpuno drugačiju mehaniku — električni motor okreće kuglu unutar tela ventila za 90°, i kugla ostaje u tom položaju bez stalne potrošnje struje (struju troši samo dok motor radi 5–8 sekundi).
- Veći protok — kuglasti ventil ima puni otvor (full bore), bez gušenja
- Dugotrajan — desetine hiljada radnih ciklusa
- Bez bruja — motor radi par sekundi, posle je tišina
- Pouzdan — ne začepljuje se peskom ili talogom
- Otporan na nečistu vodu — kugla čisti sama sebe pri okretanju
Tipične primene
- Automatsko navodnjavanje — vremenski programatori, GSM relejni moduli, smart home
- Kotlarnice i grejanje — kontrola dovoda hladne ili tople vode (do 90 °C)
- Dolivanje rezervoara i cisterni — sa plovkom-senzorom za nivo
- Bazeni i SPA — automatsko punjenje, recirkulacija
- Industrijski procesi — pranje, dolivanje, doziranje
- Sigurnosno zatvaranje vode — sa senzorima curenja u stanu/kući
- Pumpa za vodu sa relejnim upravljanjem — kombinacija sa pumpama
Tehničke specifikacije
- Napon napajanja: 220V AC (50/60 Hz)
- Tip: Motorizovani kuglasti ventil sa 2 žice
- Logika: Napon ON → otvoreno, napon OFF → zatvoreno (NC)
- Veličina priključka: DN20 (3/4 col / G3/4 BSP), navojni
- Materijal tela: Mesing (nikl-pokriveno)
- Materijal kugle: Mesing (kompatibilno sa vodom i blagim hemikalijama)
- Moment motora: 8 N·m
- Vreme okretanja: 5–8 sekundi (puni hod)
- Radni pritisak: 0 – 1,6 MPa (0 – 16 bara)
- Radna temperatura: -10 do +90 °C
- Klasa zaštite: IP54 (zaštita od prskanja vode)
- Električni priključak: 2 žice — faza i nula, sa kablom dužine ~30 cm
- Model oznaka: DQ200
Šema povezivanja — 2 žice
Ventil ima 2 izlazne žice (po standardu): plava — nula (零线 / N), žuta ili braon — faza (火线 / L). Povezivanje:
- Plavu žicu spojite na N (nula) 220V AC mreže
- Žutu/braon žicu spojite na L (faza) preko prekidača, releja ili kontrolera
- Kada se zatvori strujni krug — ventil se otvara za 5–8 sekundi
- Kada se otvori strujni krug — ventil se vraća u zatvoreno stanje za 5–8 sekundi (preko unutrašnje opruge)
Razlika u odnosu na 3 i 5 žičnu varijantu
Postoje tri varijante motorizovanih kuglastih ventila po broju žica:
- 2 žice (kao ovaj): Najprostije — napon ON otvori, napon OFF zatvori. Idealno za kombinaciju sa relejima i smart-home modulima.
- 3 žice: Posebne žice za otvaranje i zatvaranje — koristi se kod kontrolera koji ne mogu da drže stalan napon.
- 5 žica: Sa povratnom signalizacijom stanja (otvoren/zatvoren) preko 2 dodatne žice — za PLC i automatiku visokog nivoa.
Napomene za montažu
- Ventil može da se montira u bilo kom položaju (horizontalno, vertikalno, glavom nadole) — kuglasta mehanika ne zavisi od gravitacije
- Smer protoka nije obavezan — kuglasti ventili rade u oba smera
- Pre i posle ventila preporučujemo manualne ventile za zatvaranje radi servisa
- Za prljavu vodu (kišnica, rezervoar) — postavite filter pre ventila
- Električni priključak obavezno izvodite preko propisne kutije za razvodnu kutiju (IP) ako je ventil napolju ili u vlazi
- Maksimalno radno opterećenje: 16 bara (1,6 MPa) — pogodno za kućni vodovod i hidrofor
U paketu dobijate
- 1 × Motorizovani kuglasti ventil (DN20, 220V AC, mesing, 2 žice)
