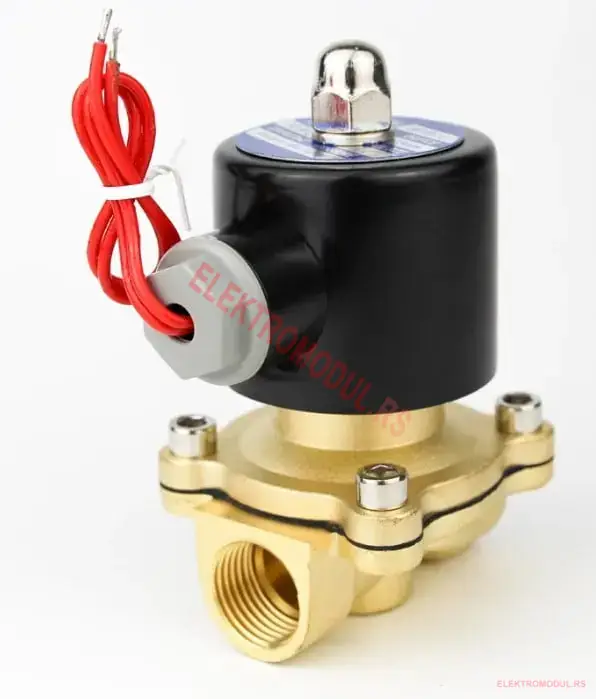

NC FD-103 elektromagnetni ventil 220V AC 1 col mesing (industrijska oznaka 2W-250-25) je najveći i najsnažniji solenoidni ventil u našem mesinganom asortimanu. Masivan, težak 850 grama, sa krupnim 1 col (DN25) priključkom i F-F (žensko-ženskim) navojem na oba kraja. Direktan priključak na 220V mrežu bez napajača čini ga najprostijim za ugradnju u profesionalne hidroforske sisteme, industrijska postrojenja, automatske stanice za pranje vozila, sisteme za navodnjavanje velikih površina, vodovode u stambenim zgradama — sve gde se traži veliki protok kroz mesingani ventil.
Najveći solenoidni ventil u našem asortimanu
Imamo veće motorizovane kuglaste ventile (DN40, DN50) — ali u kategoriji solenoidnih ventila sa direktnim mrežnim priključkom, ovaj 1 col FD-103 je vrh asortimana. Ako vam treba ventil koji:
- Brzo se otvara (<0,15 s) i zatvara (<0,5 s) — solenoid je dva reda brži od motora
- Ne traži poseban napajač — direktan priključak na 220V mrežu
- Ima veliki protok kroz 1 col (DN25) priključak
- Premium mesingana izrada — top-line FD-103 serija
- Standardni F-F navoj za jednostavnu ugradnju u kućne i komercijalne sisteme
…onda je ovo pravi izbor. Cena 6.000 RSD je opravdana sa kombinacijom premium materijala, velike dimenzije, mrežnog napajanja i industrijske oznake 2W-250-25.
Šta znači 2W-250-25 industrijska oznaka
- 2W = 2-way (dva priključka, jedan ulaz + jedan izlaz, standardno za solenoidne ventile)
- 250 = priključak DN25 (25 mm prečnik) — standardno 1 col
- 25 = orific (otvor) 25 mm — maksimalni protok kroz ventil
Ova oznaka je međunarodni industrijski standard — koristi se u celom svetu, što olakšava poređenje sa konkurentskim proizvođačima (Asco, Burkert, GW). 2W-250-25 je definisana kao 1 col solenoid sa punim otvorom 25 mm.
Tehničke specifikacije
- Model: NC FD-103 / 2W-250-25 (industrijska oznaka)
- Napon napajanja: 220V AC (50/60 Hz)
- Tip ventila: Indirektno upravljani (pilot-operated), elektromagnetni
- Stanje bez napona: NC — Normalno zatvoren
- Priključci: G1 col (BSP), DN25, žensko-ženski (F-F) navoj
- Orific: 25 mm (puni otvor)
- Materijal tela: Masivno mesingano telo (CuZn) sa nikl-galvanizacijom
- Težina: 850 g
- Membrana: NBR (nitrilni kaučuk) — otporna na vodu, klor, blage hemikalije
- Klip i opruga: Nerđajući čelik
- Radni pritisak: 0,02 – 0,8 MPa (0,2 – 8 bara)
- Radna temperatura tečnosti: 1 – 75 °C
- Vreme otvaranja: < 0,15 s
- Vreme zatvaranja: < 0,5 s
- Električni priključak: 2 faston kontakta 6,3 mm
- Potrošnja: ~ 18–22 VA u otvorenom stanju
- Klasa zaštite: IP54 (sa DIN 43650 konektorom)
Tipične primene
- Profesionalne hidroforske stanice — kontrola dovoda u 1 col vodovodne magistrale
- Industrijska postrojenja za pranje opreme — kontejneri, vozila, fabričke linije
- Automatske stanice za pranje vozila — velika potrošnja vode pri svakom ciklusu
- Vodovod u stambenim zgradama — distribucija po katovima ili stanovima
- Sistemi za navodnjavanje velikih površina — farme, vinogradi, voćnjaci sa 220V programatorom
- Bazenske dezinfekcione postrojenja — dolivanje, recirkulacija, dezinfekcija
- Sistemi za prečišćavanje vode u hotelima, restoranima, javnim objektima
- Komercijalne mašine za pranje u industrijskoj konfiguraciji
- Hidranti i sigurnosni vodeni sistemi sa automatskom kontrolom
- Sistemi grejanja sa hladnom vodom (cirkulacija, dolivanje, kompenzacioni dovod)
Druge varijante za veliki protok (1 col i veće) i alternative bez stalne potrošnje
| Naziv | Glavna karakteristika | |
|---|---|---|
 | Elektro magnetni ventil NC FD-103 1 col DC 12V Mesing | Identičan FD-103 mesing 1 col ali 12V DC — za autonomne sisteme (brodska, vojna, RV oprema) |
 | NC FD-103 elektromagnetni ventil 3/4" 220V Cena Srbija | NC FD-103 mesing 3/4 col 220V AC — manji priključak, niža cena (4.200 RSD) |
 | NC FD-102 Elektromagnetni Ventil 3/4" AC 220V Mesing | NC FD-102 mesing 3/4 col 220V AC — srednja serija, do 8 bara, niža cena (2.200 RSD) |
 | Motorizovani kuglasti ventil DN20 3/4 col 220V AC mesing 2 žice | Motorizovani kuglasti ventil DN20 3/4 220V AC mesing 2 žice — za retko otvaranje bez stalne potrošnje |
 | Motorizovani kuglasti ventil DN50 2 Col AC220V Cena Srbija | Motorizovani kuglasti ventil DN50 2 col 220V AC mesing 3 žice — za još veći protok |
 | Elektromagnetni ventil 2" DC 24V mesing 2W-500-50 | Solenoid 2W-500-50 DN50 2 col 24V DC mesing — još veći solenoidni ventil za DN50 dimenziju |
Razlika u odnosu na motorizovane kuglaste ventile DN25
Solenoidi (kao ovaj) su brži (otvaraju se i zatvaraju za pola sekunde) ali troše struju dok su otvoreni (18–22 VA kontinualno). Motorizovani kuglasti ventili okrenu kuglu jednom i ostaju u tom položaju bez potrošnje struje, ali su sporiji (5–8 sekundi).
- Izaberi solenoid (ovaj A1651) kada se ventil otvara/zatvara više od 5 puta na sat — brzina je važna
- Izaberi motorizovani kada se ventil otvara par puta dnevno i ostaje otvoren satima — efikasna potrošnja
Razlika „sa pritiskom“ vs „bez pritiska“
- Sa pritiskom (ovaj) — opseg 0,2 – 8 bara, za vodovod, hidrofor, sisteme sa pumpom
- Bez pritiska — opseg 0 – 2 bara, za gravitaciono navodnjavanje. Pogledajte tabelu BEZ pritiska niže.
Napomene za montažu
- Ventil ima smer protoka označen strelicom — voda mora ulaziti sa naznačene strane
- F-F (žensko-ženski) navoj — oba kraja prihvataju mušku cev 1 col
- Masivno mesingano telo izdržava do 35 Nm pritezanja
- Koristite teflon traku ili LOCTITE 542 za zaptivanje
- Težina 850 g — obezbedi konzolu ili dodatnu podlogu za cev (ne ostavlja se „viseć“ na navoju)
- Pre i posle ventila preporučujemo manualne ventile za zatvaranje radi servisa
- Za nečistu vodu (rezervoar, kišnica) postavite filter pre ventila
- Max. temperatura 75 °C — ne za toplu vodu iz grejanja ili solarnih kolektora
- 220V AC priključak — koristite kvalifikovanog elektromonatera
- Klasu zaštite IP54 obezbedite sa pravilno montiranim DIN 43650 konektorom
- Za pumpne sisteme — obavezno ugradite hidro-akumulator pre ventila da smanjite vodeni čekić efekat
- Za smart-home: kompatibilan sa Sonoff Basic, Shelly 1, Tuya WiFi prekidačima
- Snaga 18-22 VA = struja ~0,1 A na 220V — pripremiti odgovarajući prekidač ili relej
Svi elektromagnetni ventili (solenoidi) SA pritiskom — za vodovod i hidrofor
Ventili BEZ pritiska — za navodnjavanje slobodnim padom
| Naziv | Napon | Veličina | Materijal | |
|---|---|---|---|---|
 | Elektromagnetni ventil 12V DC 3/4 col plastican NC, bez pritiska | 12V DC | DN20 (3/4″) | Inox/Prohrom |
 | Elektromagnetni ventil 12V DC, prohrom, G1/2 col NC, bez pritiska | 12V DC | DN50 (2″) | Inox/Prohrom |
 | Elektromagnetni ventil 24V DC, prohrom, G1/2 col NC, bez pritiska | 24V DC | DN50 (2″) | Inox/Prohrom |
Ventili SA pritiskom i UGRAĐENIM bakarnim filterom — za nečistu vodu iz rezervoara
| Naziv | Napon | Veličina | Materijal | |
|---|---|---|---|---|
 | Elektromagnetni ventil 12V DC Ø12mm — NC sa pritiskom (plastični) | 12V DC | Ø12mm | Plastika |
 | Elektromagnetni ventil 24V DC Ø12mm — NC sa pritiskom (plastični) | 24V DC | Ø12mm | Plastika |
 | Elektromagnetni ventil 220V AC Ø12mm — NC sa pritiskom (plastični) | 220V AC | Ø12mm | Plastika |
 | Elektromagnetni ventil 12V DC, prohrom, G1/2 col NC, sa pritiskom | 12V DC | DN50 (2″) | Inox/Prohrom |
 | Elektromagnetni ventil 24V DC, G1/2 col NC, sa pritiskom + bakarni filter | 24V DC | DN50 (2″) | Plastika |
 | Elektromagnetni ventil 220V AC, G1/2 col NC, sa pritiskom + bakarni filter | 220V AC | DN50 (2″) | Plastika |
Motorizovani kuglasti ventili — sa brojem žica za upravljanje
U paketu dobijate
- 1 × NC FD-103 elektromagnetni ventil 220V AC 1 col NC sa pritiskom (masivno mesingano telo 850 g, F-F navoj, 2W-250-25)
