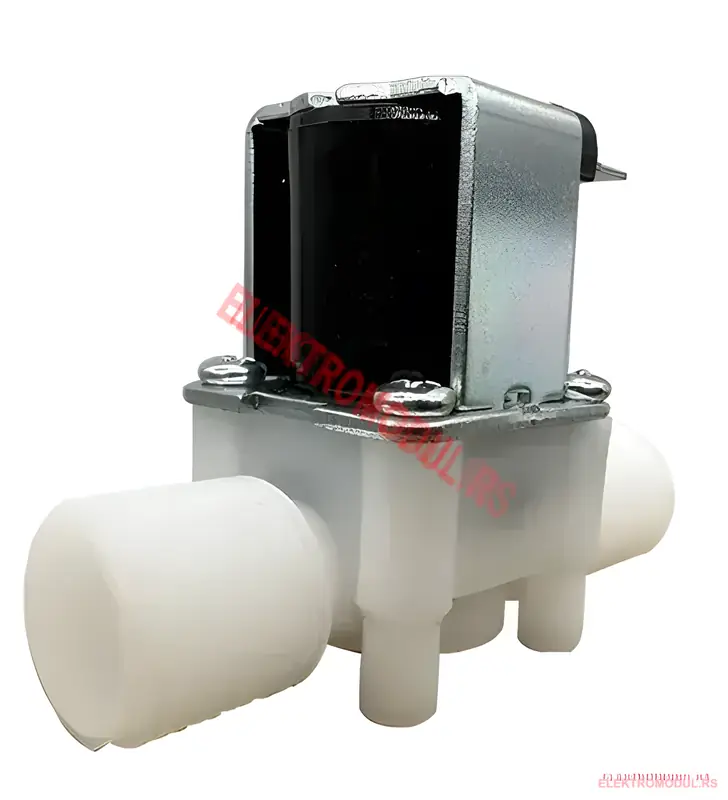

Elektromagnetni ventil 24V DC 3/4 col plastican je najjeftinija industrijska 24V varijanta sa 3/4″ priključkom u našem asortimanu (1.200 RSD). Kombinacija plastičnog tela (PA6), kompaktnog 24V solenoida i standardnog G3/4 navojnog priključka čini ovaj ventil idealnim za industrijsku PLC automatiku gde nije potreban mesing, projektne sisteme sa više instalacija, hidroponiju, akvarijume i baštenske sisteme sa 24V napajačem ili solarom. Na lageru ogromna količina (preko 300 komada) — idealno za projekte koji zahtevaju 10+ ventila istovremeno.
Industrijska 24V automatika sa budžetom — zašto plastika
Mesingani 24V DC 3/4 ventili (FD-102, FD-103) koštaju 2.200–4.200 RSD. Ovaj plastican je 50–70% jeftiniji. Plastika je bolji izbor kada:
- Sistem ima više ventila u istom projektu — 10× plastik = 12.000 RSD vs 10× mesing = 22.000+ RSD (ušteda 10.000+)
- Voda nije agresivna — bunarska, kišnica, čista hladna voda iz mreže
- Sistem nije za stalni rad 24/7 — povremena upotreba
- Hidroponija i akvarijumi — bez taloga bakra u vodi koji može da povredi biljke i ribe
- 24V automatika sa baterijskim ili solarnim napajanjem — ventil mora da bude lagano-poteran (5W vs 10W kod mesinga)
- Projektne i privremene instalacije — građevinski sistemi, sajamske postavke
- Studentski i istraživački sistemi — laboratorije sa 24V PLC vežbama
Tipične primene
- Sistemi za navodnjavanje plastenika sa 24V PLC programatorima
- Hidroponski automatski sistemi — dolivanje sa pH/EC senzorima
- Akvariumi i ribnjaci — automatsko dolivanje vode bez taloga bakra
- Sistemi za prečišćavanje vode — UV, ozonski, RO membrane (ulazni solenoid)
- Industrijske mašine za pranje sa 24V kontrolnim signalima
- Mobilni sistemi za pranje — kombi-vozila sa 24V instalacijom
- Studentski i istraživački projekti sa 24V automatikom
- Sigurnosni sistemi protiv curenja sa 24V senzorima vlage
- Sistemi za doziranje hemikalija u tretmanu vode
- Solarno-baterijski sistemi za navodnjavanje sa 24V solarnim panelima
Tehničke specifikacije
- Napon napajanja: 24V DC
- Tip ventila: Direktno upravljani, elektromagnetni
- Stanje bez napona: NC — Normalno zatvoren
- Priključci: G3/4 col (BSP), DN20, navojni
- Materijal tela: Plastika (PA6 — poliamid)
- Membrana: NBR (nitrilni kaučuk)
- Radni pritisak: 0,02 – 0,8 MPa (0,2 – 8 bara)
- Radna temperatura tečnosti: 1 – 65 °C — nije za toplu vodu
- Snaga zavojnice: ~ 5 W
- Brzina protoka: 2 – 28 L/min (zavisi od pritiska)
- Polaritet napajanja: nema (DC magnet)
- Električni priključak: 2 faston kontakta
Druge 3/4 col plastične i mesingane DC varijante
| Naziv | Glavna karakteristika | |
|---|---|---|
 | Elektromagnetski Ventil 3/4 AC 220V | Identičan model ali 220V AC — za mašine za pranje, sudo-mašine, aparate za vodu sa mrežnim priključkom |
 | Elektromagnetni ventil 3/4 col 12V DC za vodu | Plastican 3/4 col 12V DC — za Arduino, baterijske, solarne i automobil 12V sisteme |
 | NC FD-07 3/4 col DC 24V Plasticni | NC FD-07 plastican 3/4 col 24V DC — alternativa istog napona i veličine |
 | Elektromagnetni Ventil 3/4 Cola 24V DC | Ovo je trenutno otvoreni proizvod — pogledajte alternativne 24V DC opcije |
 | Elektromagnetni ventil 3/4 12V DC NC FD-102 Mesing | NC FD-102 mesing 3/4 col 12V DC — premium varijanta za hlor, visoke pritiske |
 | Elektromagnetni ventil 3/4 12V DC NC FD-103 | NC FD-103 mesing 3/4 col 12V DC — top serija za visoki radni pritisak do 10 bara |
Šema povezivanja sa 24V napajačem ili PLC-om
- +24V DC → na jedan kontakt (polaritet nije kritičan, DC magnet)
- 0V (GND) → na drugi kontakt
- Za PLC kontrolu: tranzistorski izlaz koji nosi 0,3 A na 24V (snaga ventila ~5 W)
- Za Arduino sa 24V: koristite 24V relej (Sonoff Basic na 24V signal) ili MOSFET drajver IRLZ44N + zaštitna dioda 1N4007
- Za solar/baterijski sistem: priključite preko PWM/MPPT regulatora (ne direktno sa 24V solar panela)
- Za frekventnu komutaciju (više od 5×/s) ugradite suppression diodu paralelno sa zavojnicom
Kada NE birati ovaj ventil
- Hlorisana voda iz bazena, mreže sa hlorom — plastika ne podnosi koroziju od hlora
- Topla voda preko 65 °C — uzmite mesing
- Visoki radni pritisak preko 8 bara — uzmite FD-103 mesing seriju
- Trajna profesionalna instalacija sa stalnim radom — mesing duže traje
- Vodovodne mreže sa visokim mineralima/talogom — koristite varijantu sa ugrađenim bakarnim filterom (tabela niže)
Razlika „sa pritiskom“ vs „bez pritiska“
- Sa pritiskom (ovaj) — opseg 0,2 – 8 bara, za vodovod i sisteme sa pumpom
- Bez pritiska — opseg 0 – 2 bara, za rezervoare i gravitaciono navodnjavanje. Pogledajte tabelu BEZ pritiska niže.
Napomene za montažu
- Ventil ima smer protoka označen strelicom — voda mora ulaziti sa naznačene strane
- Plastično telo nije za jako pritezanje — max 15 Nm momenta
- Koristite teflon traku za zaptivanje — bez Loctite (može da rastvori plastiku)
- Pre i posle ventila preporučujemo manualne ventile za zatvaranje radi servisa
- Za nečistu vodu (kišnica, rezervoar) postavite filter pre ventila
- Max. temperatura 65 °C — ne za toplu vodu iz grejanja ili solarnih kolektora
- 24V DC magnet nema polaritet, ali napon mora biti stabilan (filtriran)
- Standardna potrošnja 5 W — pri baterijskom napajanju koristiti samo tokom kratkih intervala otvorenog stanja
Razlika u odnosu na motorizovane kuglaste ventile
Solenoidi (kao ovaj) su brzi (<0,15 s) ali troše struju dok su otvoreni (~5 W kontinualno). Motorizovani kuglasti ventili imaju motor koji okrene kuglu za 90° u toku 5–8 s, i ona ostaje u tom položaju bez stalne potrošnje struje. Za sisteme sa retkim otvaranjem ili veliki protok (DN40+) motorizovani su efikasniji. Pogledajte tabelu motorizovanih za 24V DC i 12-24V DC varijante.
Svi elektromagnetni ventili (solenoidi) SA pritiskom — za vodovod i hidrofor
Ventili BEZ pritiska — za navodnjavanje slobodnim padom
| Naziv | Napon | Veličina | Materijal | |
|---|---|---|---|---|
 | Elektromagnetni ventil 12V DC 3/4 col plastican NC, bez pritiska | 12V DC | DN20 (3/4″) | Inox/Prohrom |
 | Elektromagnetni ventil 12V DC, prohrom, G1/2 col NC, bez pritiska | 12V DC | DN50 (2″) | Inox/Prohrom |
 | Elektromagnetni ventil 24V DC, prohrom, G1/2 col NC, bez pritiska | 24V DC | DN50 (2″) | Inox/Prohrom |
Ventili SA pritiskom i UGRAĐENIM bakarnim filterom — za nečistu vodu iz rezervoara
| Naziv | Napon | Veličina | Materijal | |
|---|---|---|---|---|
 | Elektromagnetni ventil 12V DC Ø12mm — NC sa pritiskom (plastični) | 12V DC | Ø12mm | Plastika |
 | Elektromagnetni ventil 24V DC Ø12mm — NC sa pritiskom (plastični) | 24V DC | Ø12mm | Plastika |
 | Elektromagnetni ventil 220V AC Ø12mm — NC sa pritiskom (plastični) | 220V AC | Ø12mm | Plastika |
 | Elektromagnetni ventil 12V DC, prohrom, G1/2 col NC, sa pritiskom | 12V DC | DN50 (2″) | Inox/Prohrom |
 | Elektromagnetni ventil 24V DC, G1/2 col NC, sa pritiskom + bakarni filter | 24V DC | DN50 (2″) | Plastika |
 | Elektromagnetni ventil 220V AC, G1/2 col NC, sa pritiskom + bakarni filter | 220V AC | DN50 (2″) | Plastika |
Motorizovani kuglasti ventili — sa brojem žica za upravljanje
U paketu dobijate
- 1 × Elektromagnetni ventil 24V DC 3/4 col NC sa pritiskom (plastican PA6)
