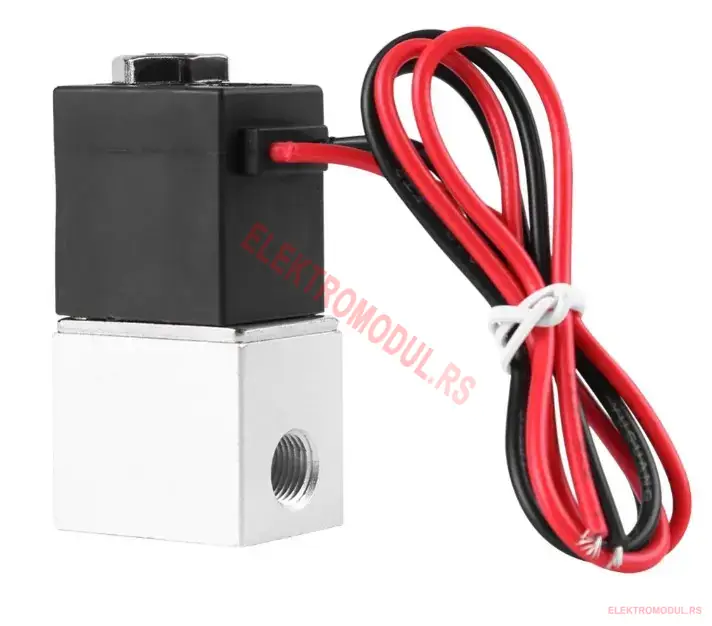

Pneumatski elektromagnetni ventil 12V DC 1/4 col (model 2V025-08-12VDC) je profesionalni mini-ventil za upravljanje protokom komprimovanog vazduha sa nisko-naponskim 12V DC napajanjem. Kombinacija aluminijumskog tela, nerđajući čelik klipa, NBR zaptivke i 12V solenoida čini ovaj ventil najpopularnijim izborom za Arduino i ESP32 DIY pneumatske projekte, baterijske sisteme, robotske ruke male potrošnje, hobi automatiku i mobilna pneumatska postrojenja gde nema mrežnog napajanja.
Zašto 12V DC za pneumatske projekte
12V DC napajanje je sweet spot za pneumatske projekte male i srednje skale:
- Direktan rad iz automobil-akumulatora — mobilna pneumatska postrojenja, kompresori za auto-detailing
- Solar-baterijski sistemi — kompresor + ventil rade autonomno bez mreže
- Arduino UNO/Mega/ESP32 kompatibilan — preko 12V releja, MOSFET drajvera ili motor-shield modula
- Bezbedan SELV napon — može da se priključi bez specijalne struč kvalifikacije
- Tihi DC magnet — bez 50 Hz brujanja koje pravi AC verzija
- Niža potrošnja — ~4 W kontinualno, idealno za bateriju 12V 7Ah koja drži ventil ~12 h u otvorenom stanju
- USB-C 12V napajanje — možeš da napajaš preko adaptera bez transformatora
Tipične primene
- Arduino i ESP32 pneumatski DIY projekti — animatronik, robotika, kineti čka umetnost
- Robotske ruke male skale — pneumatski zglobovi i hvatači
- Modelarstvo i RC vozila — pneumatske amortizere, simulacija odbojnika
- Pneumatske automatske vrata u manjim objektima i kioscima
- Mobilne pneumatske preše male skale — za male radionice, hobi
- 3D printeri sa pneumatskim ekstruder sistemom ili pneumatskim odvajanjem
- Sistemi za vazdušno čišćenje — automatsko duvanje na proizvodnim linijama
- Akvariumi sa pneumatskim sistemom — kompresor + ventil za bubble curtain
- Vending mašine i kafemati sa 12V kontrolnim sistemom
- Auto-detail oprema — pištolji za pranje, krpe za sušenje
Tehničke specifikacije
- Model: 2V025-08-12VDC (industrijska oznaka)
- Napon napajanja: 12V DC
- Tip: Direct-acting (bez pilot-membrane), dvosmerni 2/2
- Stanje bez napona: NC — Normalno zatvoren
- Priključci: G1/4 col (BSP, ženski), kompatibilan sa NPT 1/4
- Orific: 2,5 mm
- Materijal tela: Aluminijum sa eloksiranjem
- Klip: Nerđajući čelik 304
- Opruga: Nerđajući čelik
- Zaptivka: NBR (Buna-N) — otporna na pneumatski aerosol sa uljem
- Radni pritisak: 0 – 0,8 MPa (0 – 8 bara)
- Radna temperatura: -10 do +80 °C
- Vreme odziva: < 50 ms (otvaranje i zatvaranje)
- Snaga zavojnice: 4 W
- Polaritet: nema (DC magnet)
- Električni priključak: 2 žice (crvena + crna), ~30 cm
Kako povezati sa Arduino / ESP32
Najjednostavnije povezivanje je preko 12V relejnog modula:
- Relej VCC + GND → 5V iz Arduina (logika napajanja)
- Relej IN → digitalni pin Arduina (npr. D2)
- Relej COM (zajednički) → 12V + (od adaptera ili baterije)
- Relej NO (normalno otvoren) → crvena žica ventila
- Crna žica ventila → 12V – (masa)
- U Arduino kodu:
digitalWrite(2, HIGH);otvara ventil,LOWzatvara
Za visoke frekvencije otvaranja (više od 5×/s) koristite MOSFET drajver (IRLZ44N + 1N4007 zaštitna dioda paralelno sa zavojnicom).
Razlika u odnosu na 24V i 220V pneumatske varijante
- 12V DC (ovaj ovaj model) — Arduino, baterijski, solarni sistemi, hobi DIY
Elektromagnetni ventil 24V DC 1/4 col — 24V DC 1/4 — industrijska automatika sa PLC kontrolerima
Ventil za pneumatiku 220V 1/4" — 220V AC 1/4 — direktan mrežni priključak za radionice
Ventil za pneumatiku 24 V 1/8 — 24V DC 1/8 — kompaktniji za male cilindre i robotiku
Svi imaju istu mehaniku — razlika je u naponu i veličini priključka.
Napomene za montažu
- Ventil ima jasno označen ulaz (P/1) i izlaz (A/2) — pratite oznake na telu
- Pre ventila ugradite filter za pneumatski sistem (5 μm) — kompresorski vazduh često sadrži ulje i vlagu
- Koristite teflon traku za zaptivanje 1/4″ navoja
- Aluminijumsko telo izdržava do 20 Nm pritezanje
- Max. radni pritisak 8 bara — ne preteruj sa kompresorom
- Za frekventnu komutaciju (više od 10×/s) ugradite suppression diodu (1N4007) paralelno sa zavojnicom
- U automobilskoj primeni — uzemljite minus na šasiju vozila
Ostali ventili za pneumatiku (vazduh) — različiti naponi i veličine
| Naziv | Napon | Veličina | Materijal | |
|---|---|---|---|---|
| Elektromagnetni ventil 24V DC 1/4 col | 24V DC | 1/4″ | Inox/Prohrom |
| Ventil za pneumatiku 220V 1/4" | 220V AC | 1/4″ | Inox/Prohrom |
 | NC FD-103 elektromagnetni ventil 3/4" 220V Cena Srbija | 220V AC | DN20 (3/4″) | Mesing |
| Ventil za pneumatiku 24 V 1/8 | 1/8″ | Inox/Prohrom |
Solenoidni ventili za VODU SA pritiskom (drugačiji tip — za vodovod)
Motorizovani kuglasti ventili — za veće protoke i retko otvaranje
U paketu dobijate
- 1 × Pneumatski elektromagnetni ventil 12V DC 1/4 col 2V025-08 (aluminijumsko telo, sa kablovima)
