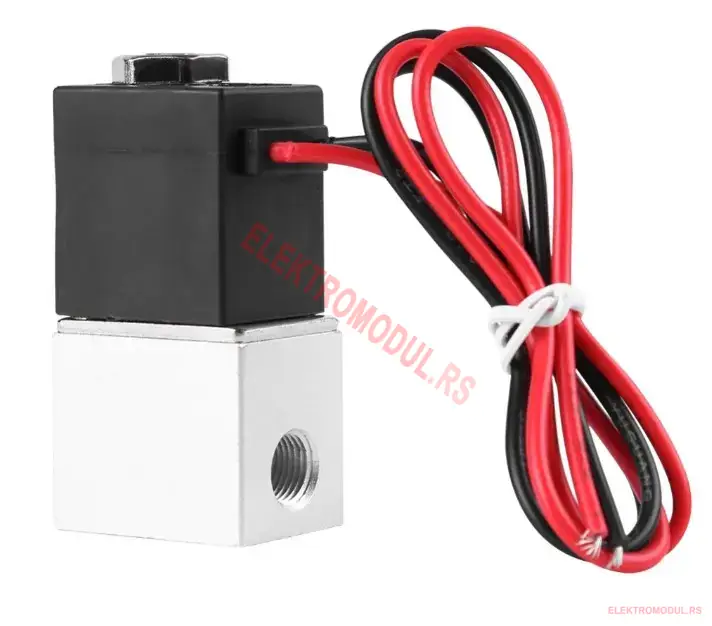

Pneumatski elektromagnetni ventil 24V DC 1/4 col (model 2V025-08-24VDC) je standardni industrijski mini-ventil za upravljanje komprimovanim vazduhom u sistemima sa 24V DC kontrolnim signalima. Sa 1/4″ priključkom (veći od 1/8″ varijante A3018) može da napaja veće pneumatske cilindre i mašine, dok 24V DC standardno napajanje čini ovaj ventil direktno kompatibilnim sa svim industrijskim PLC kontrolerima, SCADA sistemima i ventil-modulima Festo/SMC/Camozzi/Aignep.
Zašto 24V DC + 1/4 col za industrijsku pneumatiku
24V DC + 1/4 col je najpopularnija kombinacija u industrijskoj pneumatici jer:
- 24V DC je defakto standard za PLC izlazne signale (Siemens, Mitsubishi, Schneider, Allen-Bradley, Beckhoff)
- 1/4″ priključak nosi 2× više protoka od 1/8″ — pogodno za srednje i veće cilindre (Ø32–Ø63 mm)
- SELV bezbedan napon — može se servisirati bez prekida napajanja, kompatibilno sa zaštitnim sistemima
- Standardna ventil-matrica — može da se kombinuje sa drugim 2V025 modulima na zajedničkoj manifoldu
- Tihi DC magnet — bez 50 Hz brujanja koje pravi 220V AC verzija
- Visoka frekvencija komutacije — može se otvarati i zatvarati 10×/s bez gubitka karakteristika
Razlika pneumatika vs vodeni ventil
VAŽNO: pneumatski ventili su namenjeni isključivo za komprimovani vazduh i inertne gasove. Njihova mehanika (direct-acting, bez membrane) je optimizovana za:
- Vazduh 0–8 bara — sa olja-aerosolom (FRL sistem)
- Vrlo brz odziv (<50 ms) — ključno za pneumatske cilindre
- Aluminijumsko telo — lakše, jeftinije, idealno za pokretne sisteme
- Standardna manifold matrica — može da se montira sa drugim ventilima u red
Za vodu pod pritiskom (vodovod, hidrofor) — koristite mesingane ili plastične solenoide iz tabele „SA pritiskom“ ispod. Vodeni solenoidi su konstruisani sa membranom koja zahteva minimalan pritisak vode.
Tipične primene
- Industrijski pneumatski cilindri Ø32–Ø63 mm — automatske mašine za pakovanje, sortiranje, kovertiranje
- Robotske ruke i hvatači srednje veličine — pneumatski zglobovi i grabilice
- Sistemi sa 24V PLC kontrolom — fabrici, postrojenja za pranje, mašine za boce
- Pneumatske preše srednje skale — male do srednje proizvodne linije
- Sistemi za pranje — pneumatski mlazovi za sušenje i čišćenje
- Auto-detail oprema — visok pritisak vazduha za pranje vozila
- Laboratorijska oprema — pneumatski aktuatori sa 24V DC napajanjem
- Sistemi za doziranje — vazdušnim ili tekućinskim mlazom
- Bezdotekne mašine — pneumatski sistemi za otvaranje vrata i barijera
- 3D printeri sa pneumatskim ekstruderom — industrijska skala
Tehničke specifikacije
- Model: 2V025-08-24VDC
- Napon napajanja: 24V DC
- Tip: Direct-acting (bez pilot-membrane), dvosmerni 2/2
- Stanje bez napona: NC — Normalno zatvoren
- Priključci: G1/4 col (BSP, ženski), kompatibilan sa NPT 1/4
- Orific: 2,5 mm
- Materijal tela: Aluminijum sa eloksiranjem
- Klip: Nerđajući čelik 304
- Opruga: Nerđajući čelik
- Zaptivka: NBR (Buna-N) — otporna na pneumatski aerosol sa uljem
- Radni pritisak: 0 – 0,8 MPa (0 – 8 bara)
- Radna temperatura: -10 do +80 °C
- Vreme odziva: < 50 ms (otvaranje i zatvaranje)
- Snaga zavojnice: 6,5 W
- Električni priključak: 2 žice (~30 cm)
- Klasa zaštite: IP54 (sa DIN 43650 konektorom)
Drugi naponi i veličine u istoj 2V025 pneumatskoj seriji
| Naziv | Glavna karakteristika | |
|---|---|---|
 | Ventil za pneumatiku 24 V 1/8 | Pneumatski 24V DC 1/8 col 2V025-08 — kompaktniji za male cilindre i robotiku, isti napon ali manji protok |
 | Ventil za pneumatiku 12 V 1/4 | Pneumatski 12V DC 1/4 col 2V025-08 — ista veličina ali za Arduino, baterijske i solarne pneumatske sisteme |
 | Ventil za pneumatiku 220V 1/4" | Pneumatski 220V AC 1/4 col — ista veličina sa direktnim mrežnim priključkom (bez napajača) |
Šema povezivanja sa PLC-om
- +24V DC → na jednu žicu (polaritet nije kritičan)
- Druga žica → na PLC tranzistorski izlaz (NPN ili PNP)
- PLC izlaz mora da nosi najmanje 0,3 A na 24V DC (snaga ventila 6,5 W)
- Za frekvencije komutacije više od 5×/s ugradite suppression diodu (1N4007) paralelno sa zavojnicom
- Klasa zaštite IP54 — koristite DIN 43650 konektor za spoljašnju instalaciju
Napomene za montažu
- Ventil ima označen ulaz (P/1) i izlaz (A/2) — pratite oznake na telu
- Pre ventila ugradite FRL set (Filter Regulator Lubricator) za optimalan rad
- Koristite teflon traku za zaptivanje 1/4″ navoja
- Aluminijumsko telo izdržava do 20 Nm pritezanje
- Max. radni pritisak 8 bara — kompresor regulisati ispod tog nivoa
- Za sistemе sa uljnim aerosolom — kompatibilno (NBR zaptivka)
- U pneumatskim ventil-matricama: koristi standardni manifold za 2V025 seriju
Ostali ventili za pneumatiku (vazduh) — pregled cele serije
| Naziv | Napon | Veličina | Materijal | |
|---|---|---|---|---|
| Ventil za pneumatiku 220V 1/4" | 220V AC | 1/4″ | Inox/Prohrom |
 | NC FD-103 elektromagnetni ventil 3/4" 220V Cena Srbija | 220V AC | DN20 (3/4″) | Mesing |
| Ventil za pneumatiku 24 V 1/8 | 1/8″ | Inox/Prohrom | |
| Ventil za pneumatiku 12 V 1/4 | DN50 (2″) | Inox/Prohrom |
Solenoidni ventili za VODU SA pritiskom (drugačiji tip — za vodovod)
Motorizovani kuglasti ventili — za veće protoke i retko otvaranje
U paketu dobijate
- 1 × Pneumatski elektromagnetni ventil 24V DC 1/4 col 2V025-08 (aluminijumsko telo, sa kablovima)
Poručite online u Srbiji.
