H3CR-A8 Tajmerski Relej AC 100-240V — Cena Srbija

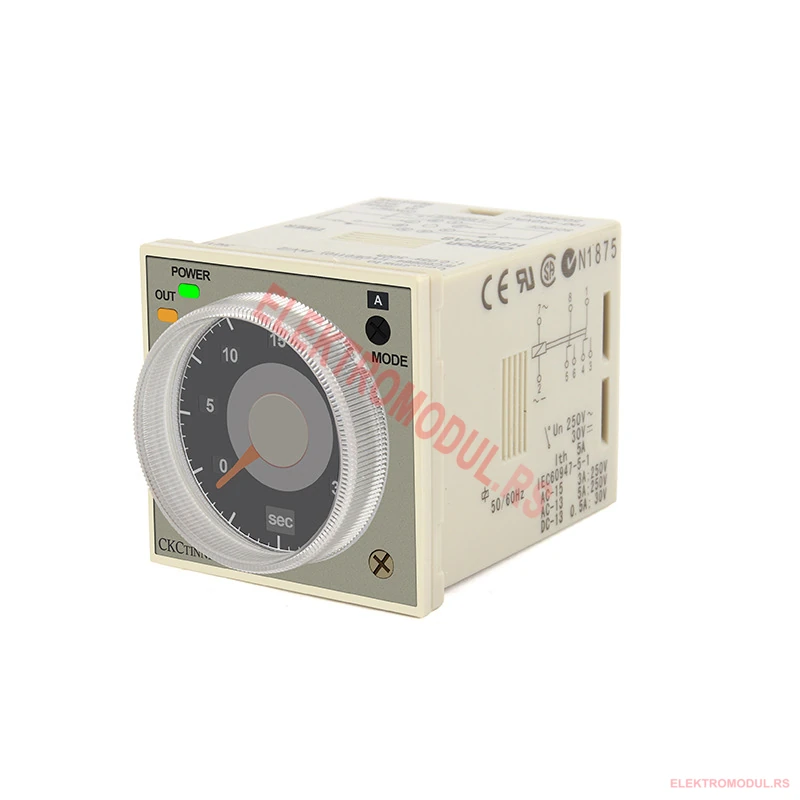

H3CR-A8 je multifunkcijski analogni (pokazni) tajmerski relej sa univerzalnim AC napajanjem 100-240V, namenjen industrijskoj automatici, mašinama i upravljačkim ormanima. Sa širokim vremenskim opsegom od 1,2 sekunde do 300 sati i preglednim brojčanikom sa kazaljkom, ovaj tajmer relej omogućava precizno odlaganje uključenja ili isključenja u velikom broju primena. Univerzalno napajanje 100-240V znači da radi i na standardnih 220V mreže bez dodatnih podešavanja.
Ključne karakteristike
- Napajanje: AC 100-240V, 50/60Hz (univerzalno, radi na 220V)
- Vremenski opseg: 1,2 s – 300 h (4 opsega × 4 jedinice vremena)
- Izlaz: 2 preklopna releja (DPDT), 5A 250VAC / 5A 30VDC
- Priključak: 8 pinova, oktalna baza

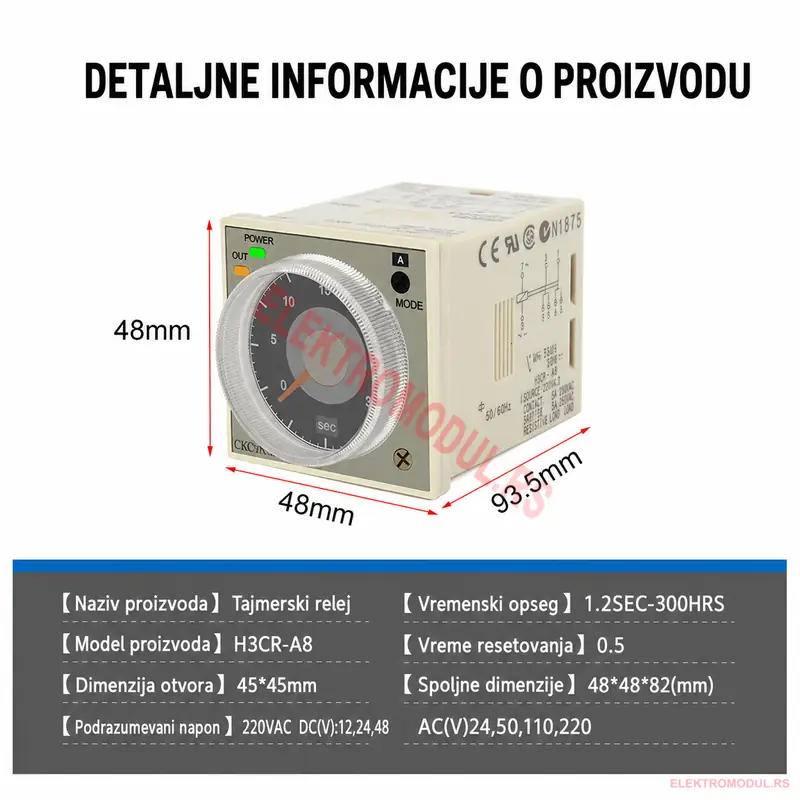

- Dimenzije: 48 × 48 × 82 mm; otvor na panelu 45 × 45 mm
- Indikatori: POWER (zeleni) i OUT (narandžasti)
- Tip: analogni, podešavanje kazaljkom i prekidačem opsega

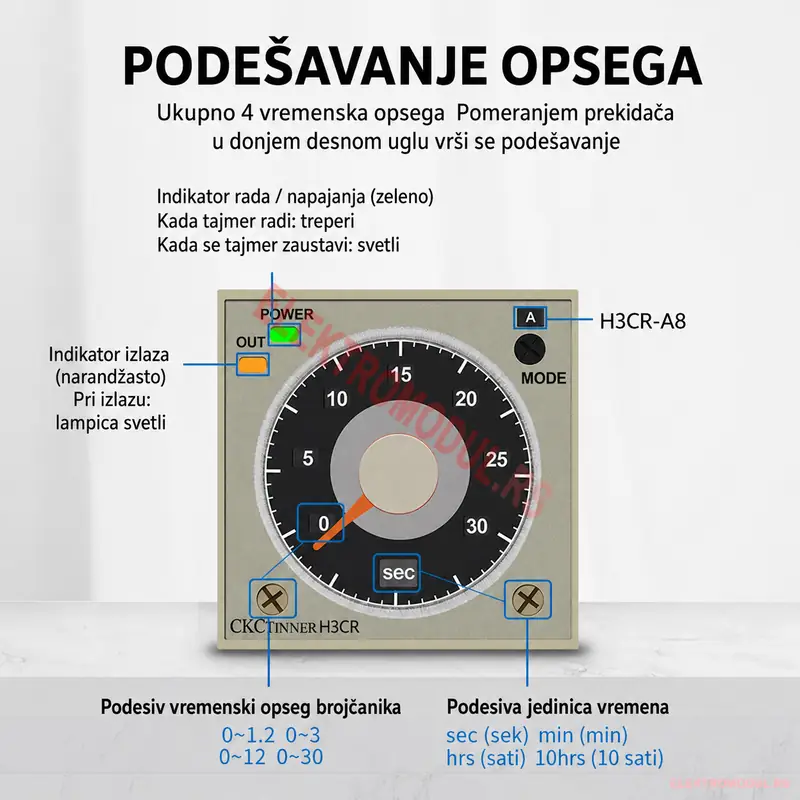

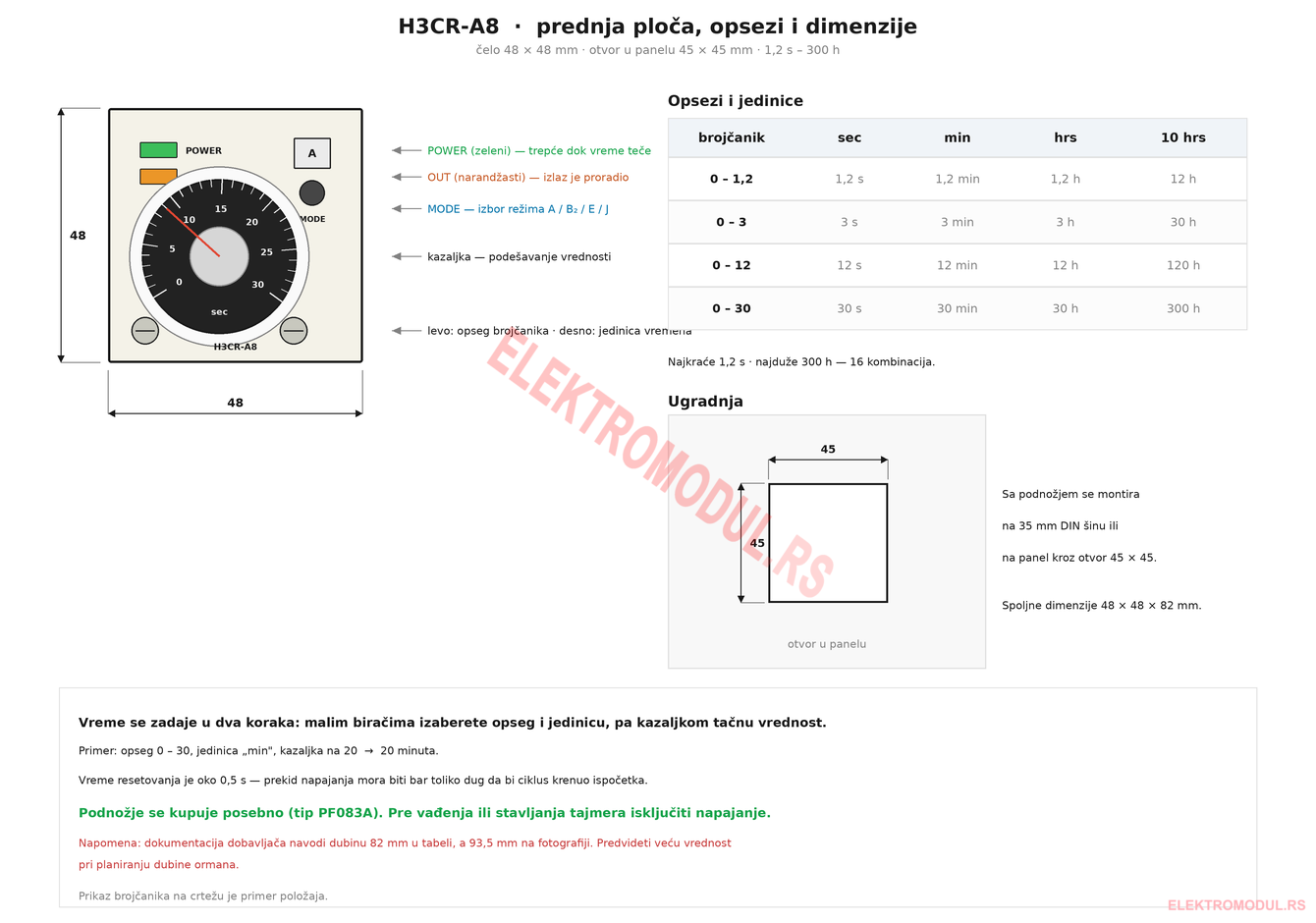

Vremenski opsezi i jedinice
Tajmer H3CR-A8 ima ukupno 4 vremenska opsega koji se biraju brojčanikom, dok se jedinica vremena (sekunde, minuti, sati ili 10 sati) bira prekidačem u donjem desnom uglu. Kombinovanjem opsega i jedinice dobija se fini raspon od 1,2 s do 300 h:
| Položaj brojčanika | sec | min | hrs | 10 hrs |
|---|---|---|---|---|
| 0 ~ 1.2 | 1.2 s | 1.2 min | 1.2 h | 12 h |
| 0 ~ 3 | 3 s | 3 min | 3 h | 30 h |
| 0 ~ 12 | 12 s | 12 min | 12 h | 120 h |
| 0 ~ 30 | 30 s | 30 min | 30 h | 300 h |

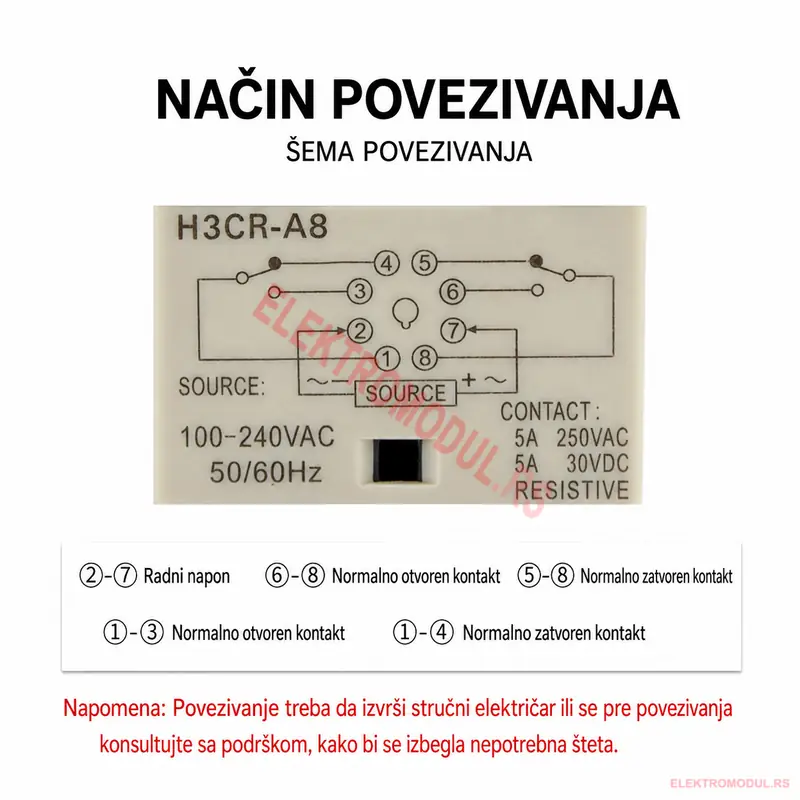

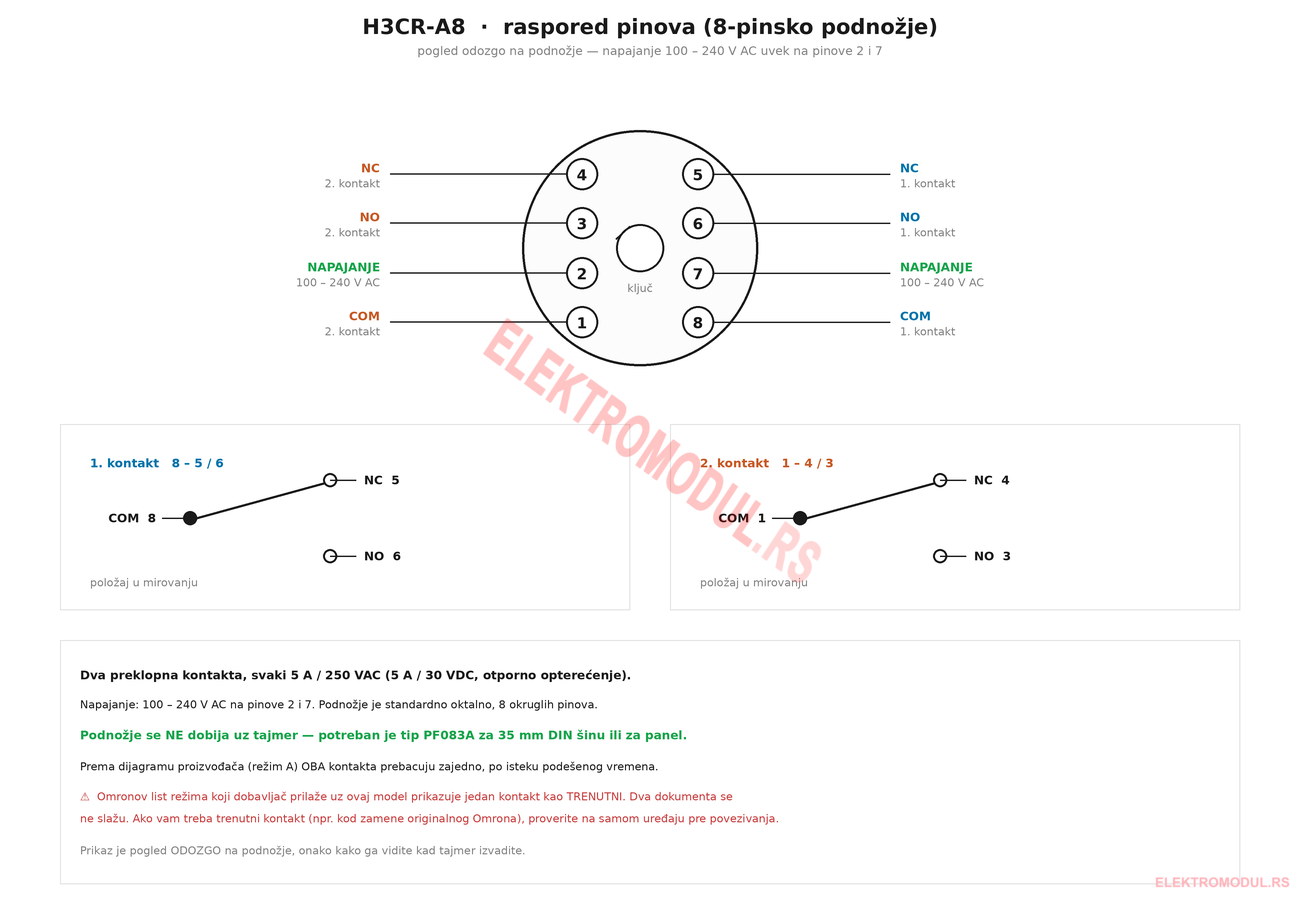

Povezivanje — raspored 8 pinova
H3CR-A8 koristi standardnu oktalnu bazu sa 8 pinova. Raspored kontakata:
- 2 – 7: radni napon (napajanje)
- 1 – 3: normalno otvoren kontakt (NO)
- 1 – 4: normalno zatvoren kontakt (NC)
- 6 – 8: normalno otvoren kontakt (NO)
- 5 – 8: normalno zatvoren kontakt (NC)
Tajmer ima dva preklopna (SPDT) izlazna releja, ukupno 2 NO i 2 NC kontakta, sa opteretivošću 5A na 250VAC odnosno 5A na 30VDC (otporno opterećenje). Povezivanje treba da izvrši stručno lice, uz prethodnu proveru šeme na samom uređaju.
Tipične primene
- Odloženo uključenje/isključenje motora, pumpi i ventilatora
- Automatizacija mašina i proizvodnih linija
- Upravljanje grejačima, kompresorima i rasvetom
- Sekvencijalno startovanje uređaja
- Zamena za Omron H3CR-A8 u postojećim instalacijama
Poređenje sa srodnim tajmerima
| H3CR-A8 (ovaj, AC) | H3CR-A8 24V AC/DC | H3Y-4 220VAC | DHC19M | |
|---|---|---|---|---|
| Napajanje | AC 100-240V | 24V AC/DC | 220VAC | 24-240V AC/DC |
| Maks. vreme | 300 h | 300 h | krace | multifunkcija |
| Broj releja | 2 (DPDT) | 2 (DPDT) | 4 (NO-NC) | 1 |
| Tip | analogni | analogni | analogni | digitalni |
Svi navedeni modeli su industrijski tajmeri iz iste kategorije; izbor zavisi od napajanja i potrebnog broja kontakata.
Kako podesiti vreme na H3CR-A8
- Isključite napajanje i postavite tajmer u oktalno 8-pinsko podnožje.
- Prekidačem u donjem desnom uglu izaberite jedinicu vremena (sec, min, hrs ili 10 hrs).
- Brojčanikom izaberite jedan od četiri opsega i podesite željenu vrednost kazaljkom.

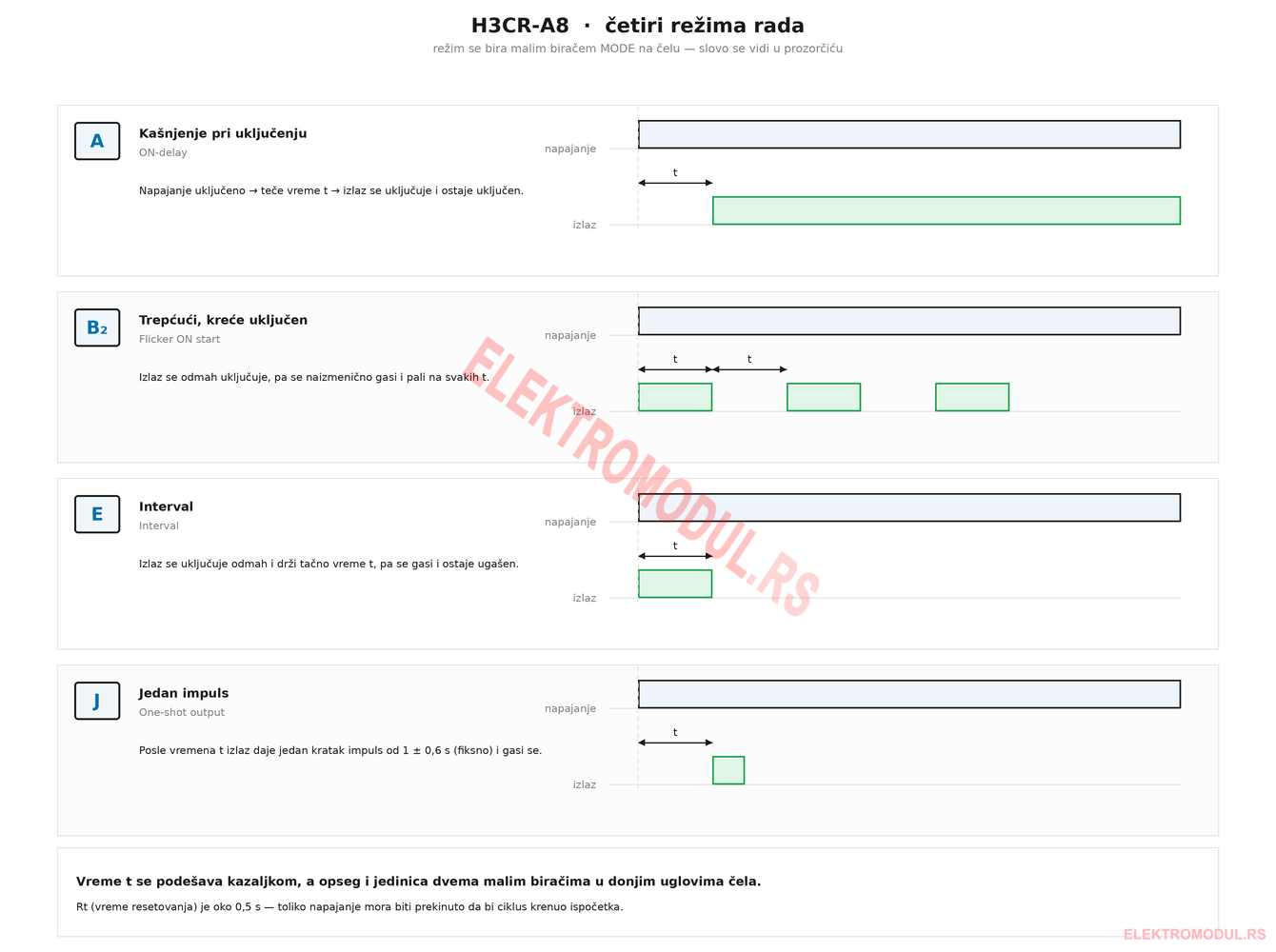

- Po potrebi izaberite režim rada tasterom MODE.
- Uključite napajanje — zeleni POWER indikator signalizira da je tajmer aktivan, a narandžasti OUT se pali kada relej proradi.
Zašto izabrati H3CR-A8 tajmer
- Univerzalna zamena za rasprostranjeni Omron H3CR-A8 standard
- Veliki vremenski raspon u jednom uređaju (1,2 s – 300 h)
- Dva nezavisna preklopna releja za fleksibilno upravljanje
- Jednostavno analogno podešavanje, bez složenog programiranja
- Standardni 48×48 mm panel format i oktalna baza
- Jasni indikatori napajanja i izlaza za brzu dijagnostiku
Montaža i saveti
Tajmer se postavlja u standardno oktalno 8-pinsko podnožje koje se montira na DIN šinu ili na panel. Pošto se isporučuje bez podnožja, prilikom poručivanja obezbedite odgovarajući socket (PF083A / 8-pin octal). Vodite računa da ukupna struja kroz kontakte ne pređe 5A i da induktivna opterećenja, poput motora i kontaktora, opremite zaštitom od prenapona radi dužeg veka kontakata.
Često postavljana pitanja
Da li u kompletu dolazi podnožje?
Ne. Tajmer se isporučuje bez podnožja — potrebno je zasebno oktalno 8-pinsko podnožje (PF083A / 8-pin octal).
Koliki je maksimalni vremenski opseg?
Najveći podesivi interval je 300 sati (položaj 0~30 u jedinici 10 hrs), a najmanji 1,2 sekunde.
Koliko releja ima i kolika je struja kontakta?
Ima 2 preklopna releja (DPDT), svaki opteretiv do 5A na 250VAC ili 5A na 30VDC.
Da li je kompatibilan sa Omron H3CR-A8?
Da, dimenzije (48×48×82 mm), raspored 8 pinova i funkcija odgovaraju standardu H3CR-A8 i mogu se koristiti kao zamena.
Da li mogu da koristim tajmer na DIN šini?
Da, uz odgovarajuće oktalno podnožje koje se montira na DIN šinu (35 mm) ili direktno na panel.
Šta znače indikatori POWER i OUT?
Zeleni POWER indikator pokazuje da je tajmer pod naponom i treperi dok meri vreme, a narandžasti OUT se pali kada izlazni relej proradi.
H3CR-A8 tajmerski relej AC 100-240V je pouzdano i ekonomično rešenje za odlaganje vremena u industriji i automatici. Poručite online u Srbiji.
