Brojač časova rada HM-1 — cena Srbija

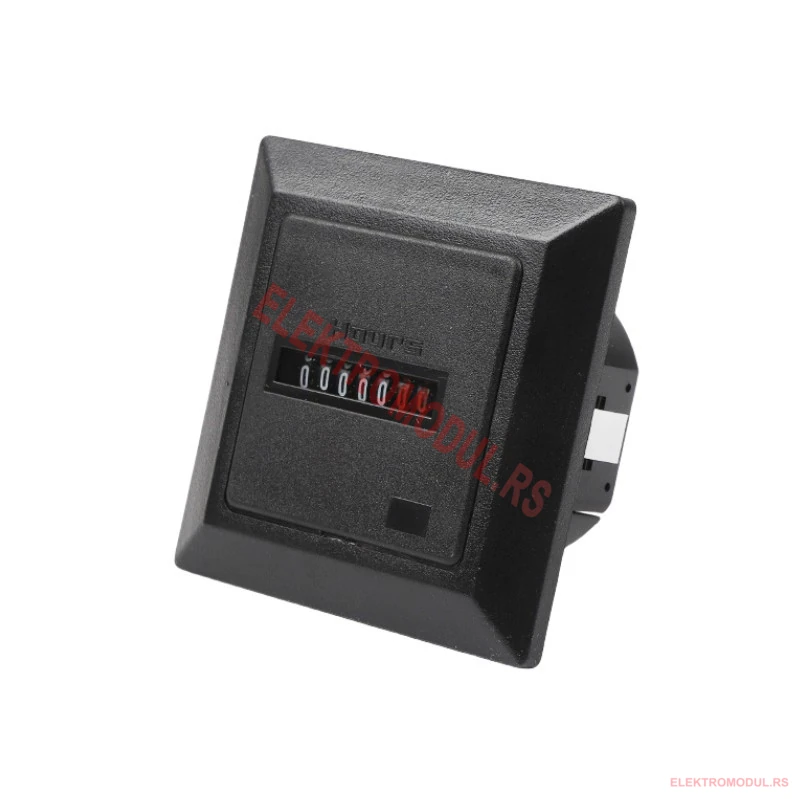

HM-1 je brojač časova rada — mehanički merač koji sabira vreme dok je na njegove kleme doveden napon. Na poleđini uređaja piše „Hour Meter, Model: HM-1, AC 220~240V/50Hz“.

Nije tajmer i nema rele. Ništa ne uključuje i ne isključuje — samo meri i pokazuje koliko je mašina radila. Vezuje se paralelno sa potrošačem ili sa kalemom kontaktora i tu ostaje trajno.

Prikaz su bubnjevi sa ciframa: pet belih pokazuju pune sate, dve crvene delove sata. Nema dugme za reset — stanje se ne može poništiti, pa je očitavanje verodostojan zapis o satima rada.

Ugrađuje se u panel: maska je 72 × 72 mm, telo prolazi kroz kvadratni otvor 45 × 45 mm i zadržavaju ga opružni držači. Dubina iza panela je 40 mm.

Tehničke karakteristike HM-1

Princip rada

Merač se veže paralelno sa onim čije vreme rada pratite. Dok na klemama ima 220 V, mehanizam radi i bubnjevi se okreću; čim napon nestane, brojanje staje i stanje ostaje zapamćeno.

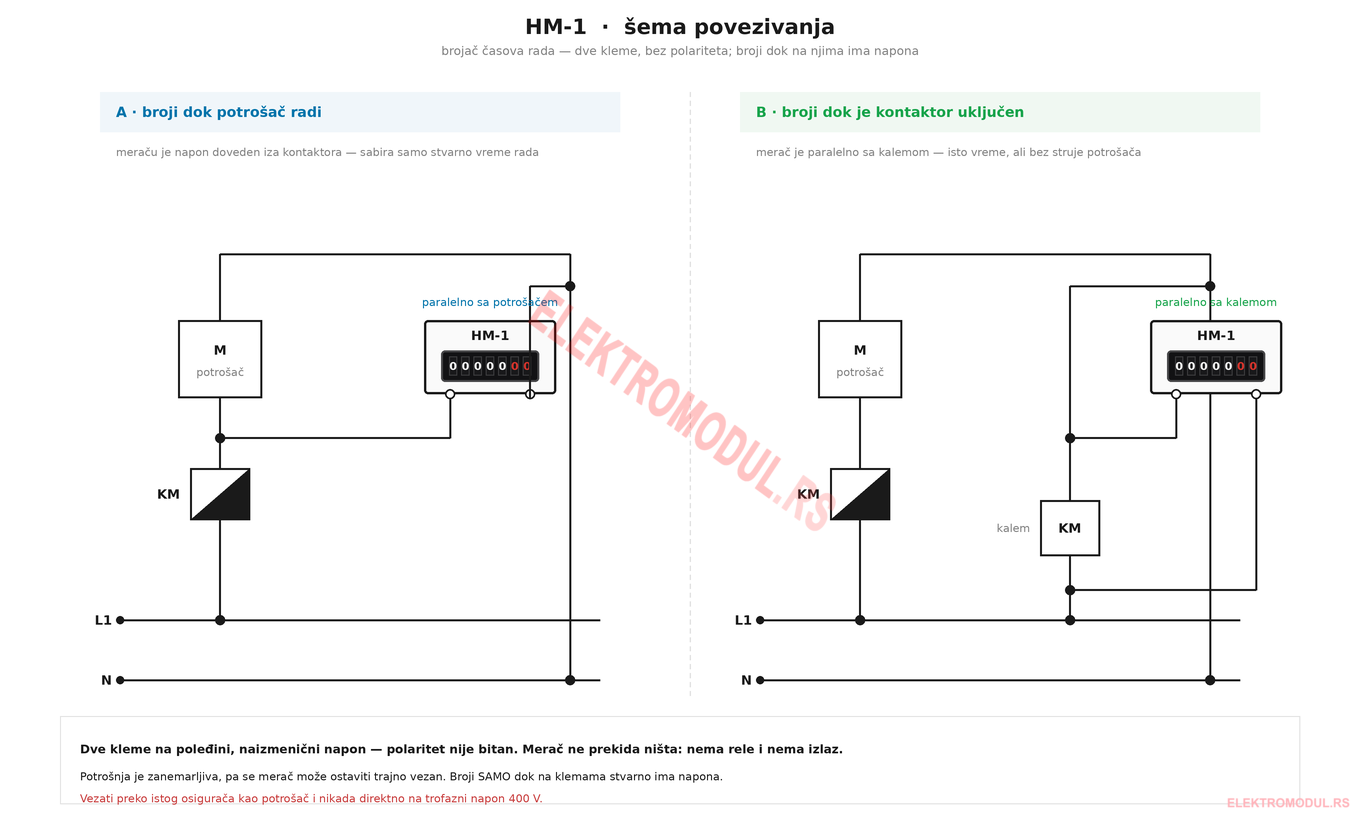

Dva uobičajena načina vezivanja (oba su na šemi u galeriji):

• Paralelno sa potrošačem — napon se meraču dovodi iza kontaktora, pa sabira samo stvarno vreme rada mašine.
• Paralelno sa kalemom kontaktora — isto vreme, ali merač ne visi na strujnom kolu potrošača.

Kleme su naizmenične, polaritet nije bitan. Potrošnja je zanemarljiva pa merač može ostati trajno vezan.

Očitavanje: na primer 01247,35 znači 1247 sati i oko 21 minut rada. Crvene cifre su stotinke sata — jedna stotinka je 36 sekundi.

Napajanje je 220 – 240 V AC. Nikada ne vezivati direktno na međufazni napon 400 V. Kod trofaznih mašina merač ide između jedne faze i nule.

Primena

• Agregati i kompresori — servis se planira po satima rada, ne po kalendaru
• Pumpe i motori: praćenje veka ležajeva i intervala podmazivanja
• Klime i ventilacija — kad menjati filter
• Iznajmljivanje mašina: naplata po ostvarenim satima
• Grejalice, sušare i peći — evidencija o utrošenom vremenu
• Garantni i servisni zapisnici gde treba dokaz koliko je uređaj radio

Povezivanje

Na poleđini su dve mesingane kleme. Na njih se dovodi 220 – 240 V AC sa mesta čije vreme rada merite. Redosled žica nije bitan — napon je naizmenični.

Uređaj nema ni COM, ni NO, ni NC — ne prekida ništa i ne ulazi u upravljačko kolo. Zbog toga se ne može pokvariti kontakt niti opteretiti izlaz.

Ugradnja u panel: izrezati kvadratni otvor 45 × 45 mm, progurati telo kroz otvor i pritisnuti — opružni držači ga sami zadrže sa unutrašnje strane. Maska 72 × 72 mm naleže spolja i pokriva ivice reza. Iza panela treba 40 mm slobodnog prostora.

Kleme su pod naponom 220 V. Pre ugradnje isključiti napajanje; radove izvodi stručno lice.
