Tajmer DRV-10 cena Srbija

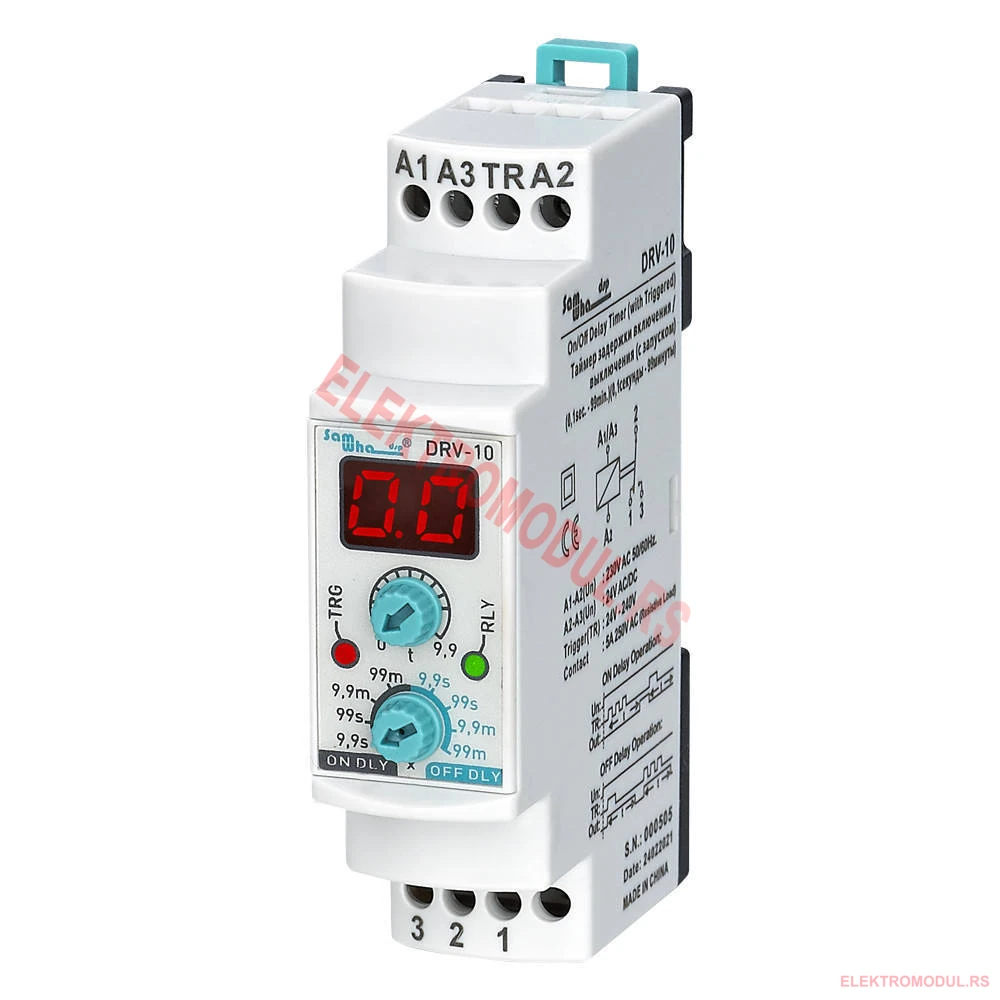

Industrijski tajmer DRV-10 (Tajmer ON i OFF Delay 1 x Rele 5A 250VAC) je digitalni tajmer sa okidacem i dvocifrenim displejem. Napajanje 110/230 VAC (A1-A2) ili 24 VAC/DC (A2-A3), izlaz 1 preklopni rele. Biracem „x“ bira se rezim: ON Delay ili OFF Delay. Kuciste za montazu na 35 mm DIN sinu, namenjeno kontrolnim ormarima u industriji, automatici, klimatizaciji i pumpnim postrojenjima.
Tehnicke karakteristike DRV-10
| Model | DRV-10 |
| SAH kod | ZR008 |
| Napajanje | A1-A2: 110 ili 230 VAC 50/60 Hz · A2-A3: 24 VAC/DC (< 6 VA) |
| Tip funkcije | ON i OFF Delay |
| Izlaz | 1 preklopni rele — 2 (COM), 3 (NO), 1 (NC) |
| Okidac (TR) | 24 – 240 V |
| Vremenski opseg | 0,1 s – 99 min · cetiri opsega po rezimu: 9,9 s / 99 s / 9,9 min / 99 min |
| Strujno opterecenje | 5A / 250VAC |
| Montaza | 35 mm DIN sina |
| Prikaz | dvocifreni LED displej + LED TRG (okidac) i LED RLY (rele) |

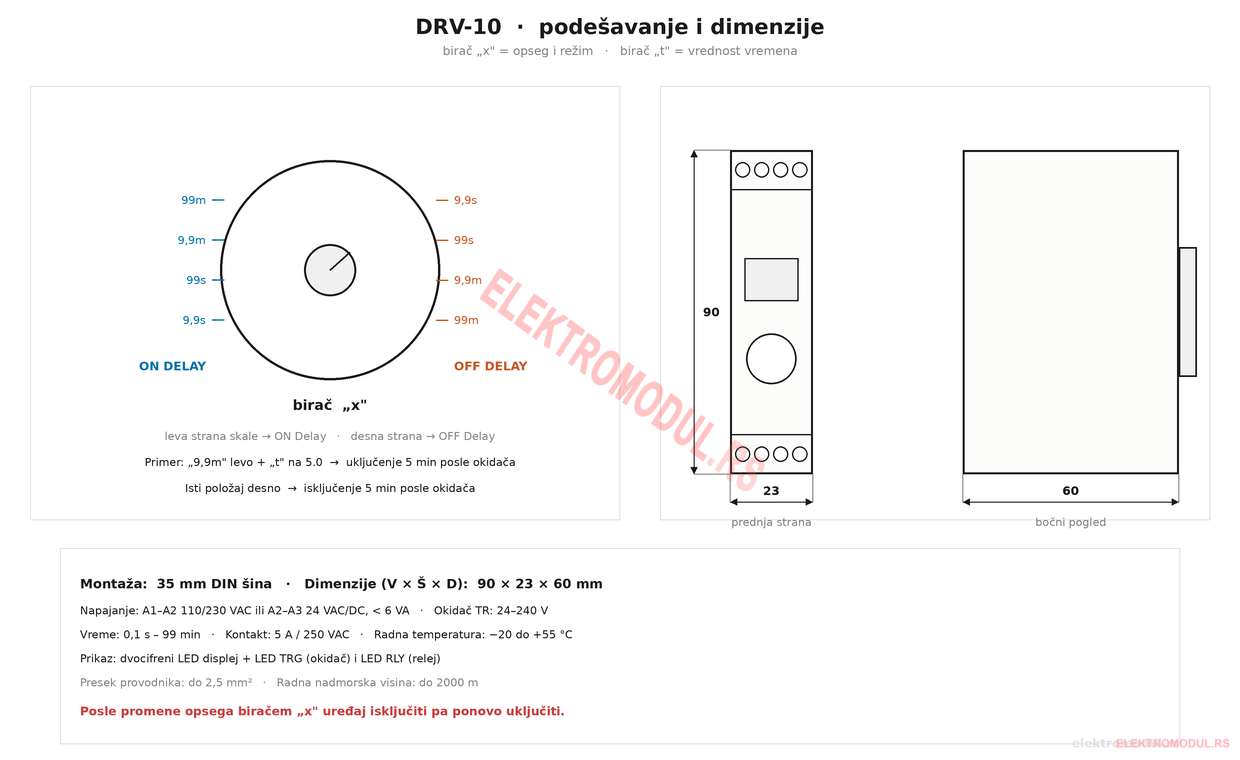

| Dimenzije | 90 × 23 × 60 mm |
| Radna temperatura | -20 do +55 °C |
| Presek provodnika | do 2,5 mm² |

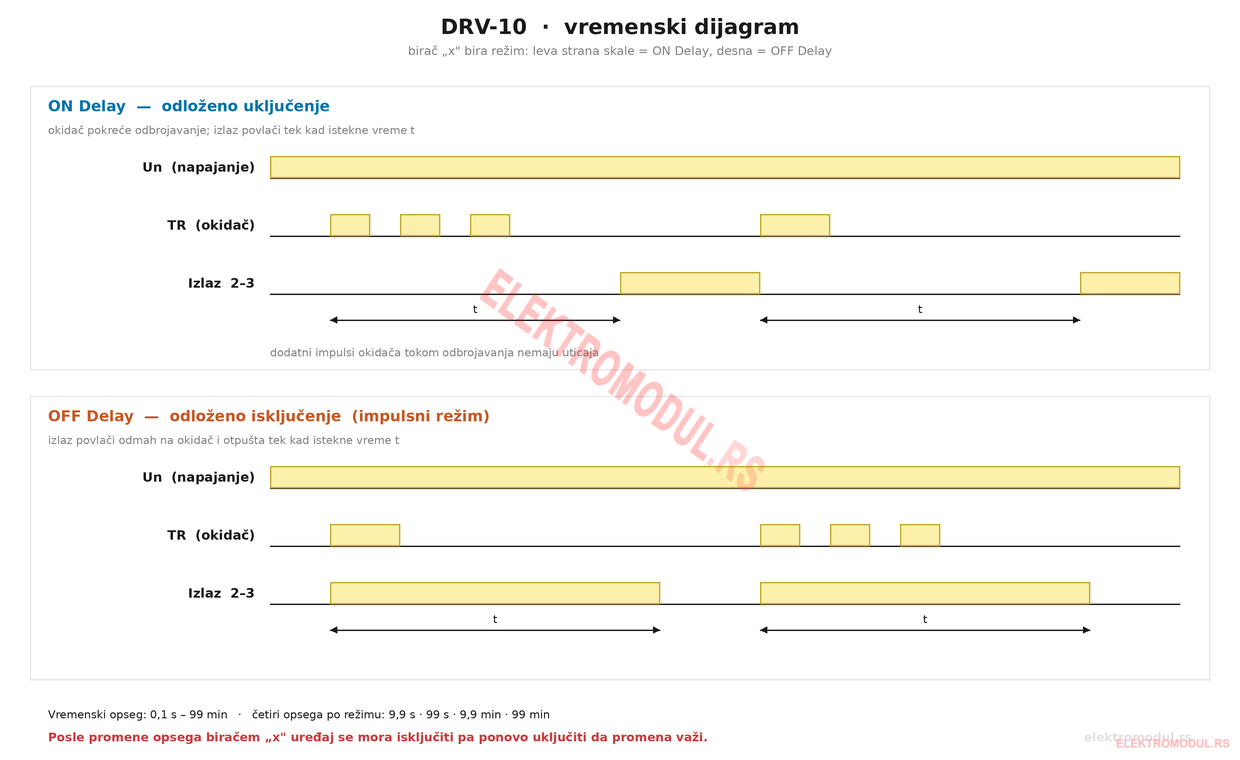

Princip rada
Tajmer se pokrece spoljnim okidacem na priključak TR, a ne samim ukljucenjem napajanja. Biracem „x“ bira se opseg i rezim rada, a biracem „t“ vrednost vremena koja se vidi na displeju.
ON Delay (leva strana skale birača „x“): okidac pokrece odbrojavanje, a rele povlaci tek kada istekne podeseno vreme. Dodatni impulsi okidača tokom odbrojavanja nemaju uticaja — kada vreme istekne, za novo odbrojavanje potreban je nov okidac.
OFF Delay (desna strana skale, impulsni rezim): rele povlaci odmah po okidacu i otpusta tek kada istekne podeseno vreme.
Vazno: ako se opseg promeni biracem „x“ dok je uredjaj pod naponom, promena vazi tek kada se uredjaj iskljuci pa ponovo ukljuci.
Primena
- Industrijski kontrolni ormari sa PLC-om ili rele logikom
- Impulsno upravljanje — jedan taster pokrece ciklus zadate duzine
- Ventilatorski sistemi i hladjenje sa odlozenim iskljucenjem
- Pumpni sistemi i automatska zalivanja
- Kompresori i hidraulicni agregati
- Solenoidni ventili u procesnim postrojenjima
- Klimatizacija i HVAC sistemi

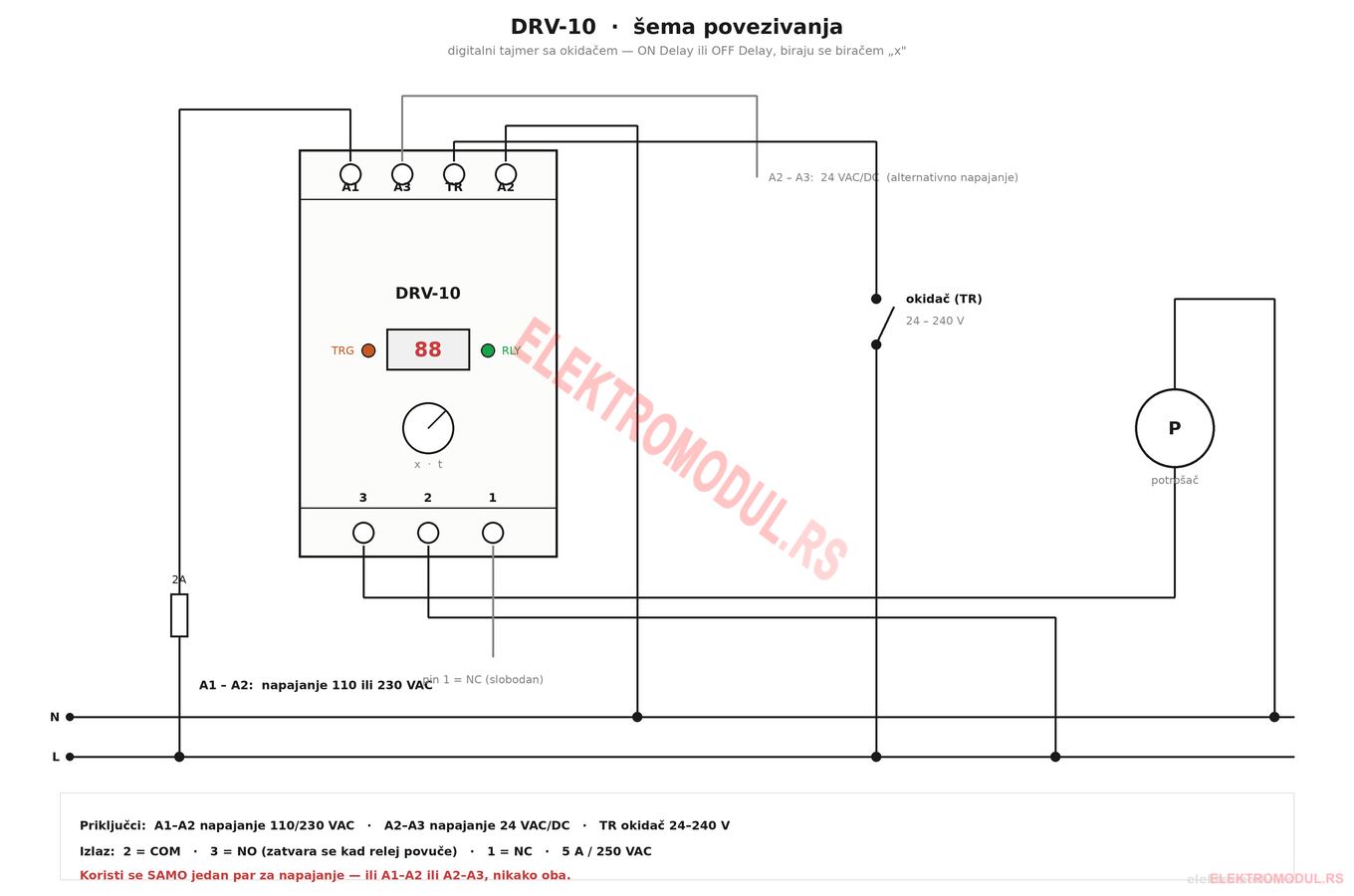

Povezivanje
Uredjaj ima sedam prikljucaka — cetiri gore i tri dole:
| Prikljucak | Funkcija |
|---|---|
| A1 i A2 | Napajanje 110 ili 230 VAC |
| A2 i A3 | Napajanje 24 VAC/DC — alternativa, koristi se SAMO jedan par |
| TR | Okidac 24 – 240 V — pokrece odbrojavanje |
| 2 | COM izlaznog kontakta |
| 3 | NO — zatvara se kada rele povuce |
| 1 | NC — otvara se kada rele povuce |
Potrosac se vezuje preko kontakta 2 – 3. Kontakti su predvidjeni za 5 A / 250 VAC (omski teret). Presek provodnika do 2,5 mm².
