Tajmer YF2-XS cena Srbija

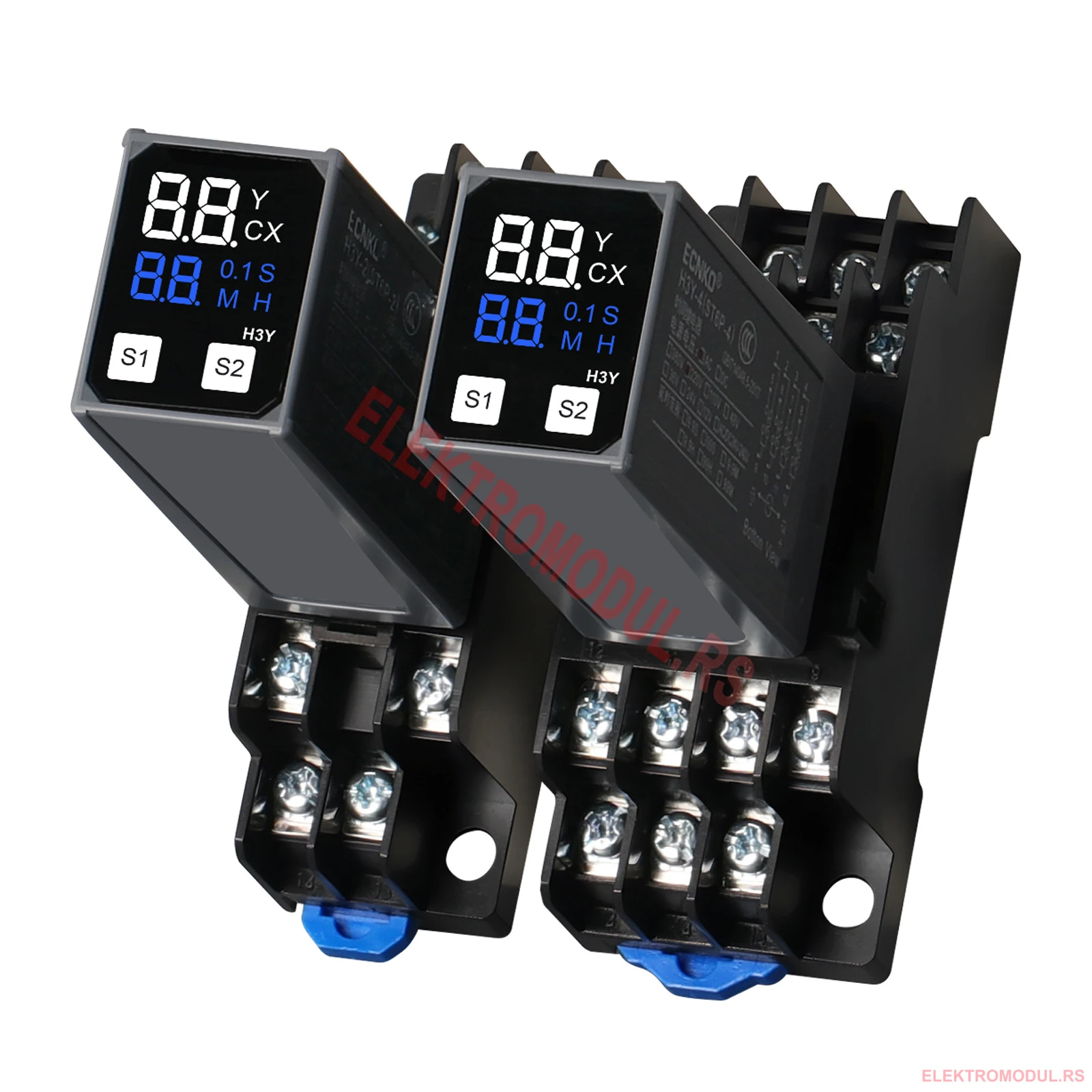

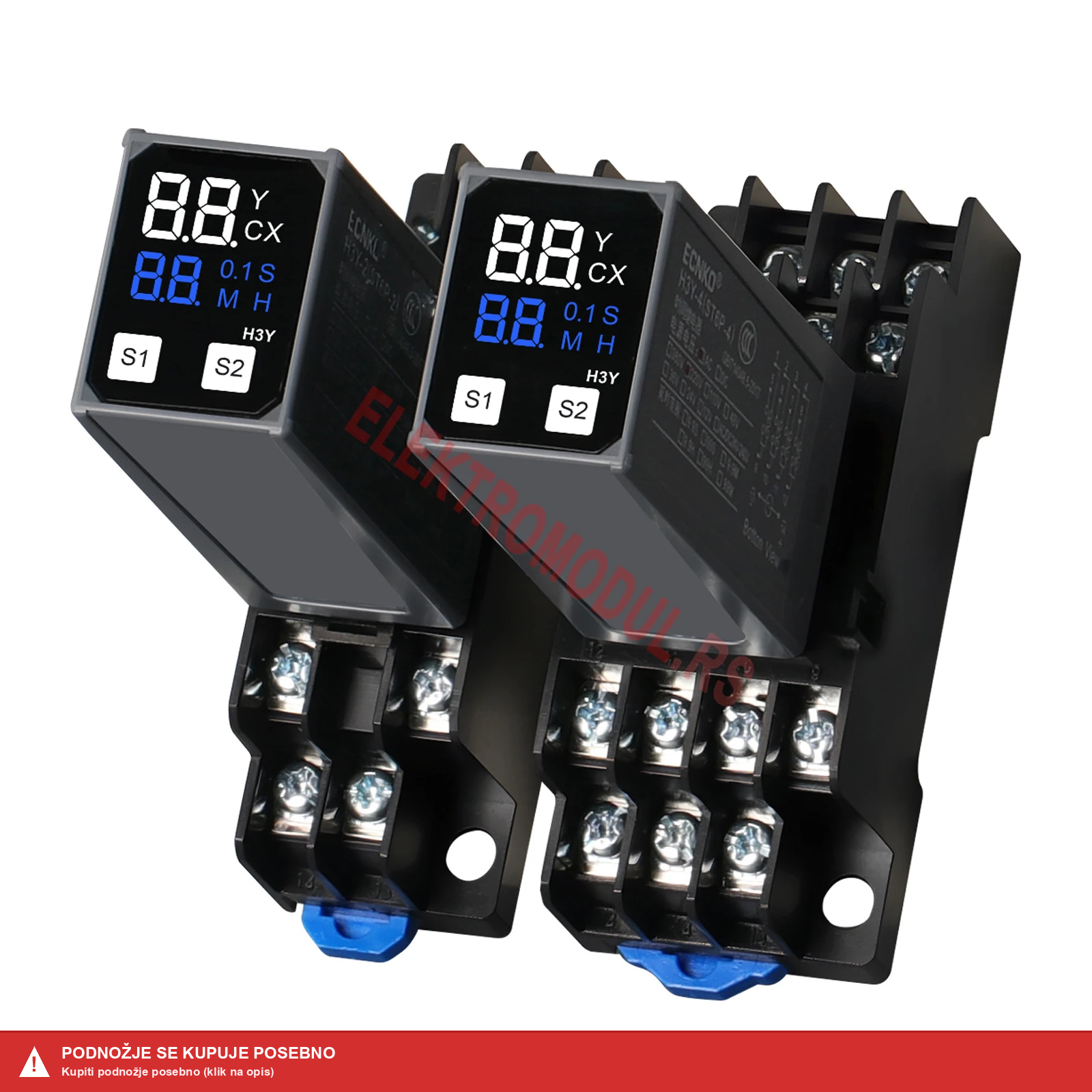

Industrijski tajmer YF2-XS (220VAC Tajmer Multifunkcionalan sa tri moda rada 5A 2 x NO-NC 220VAC) je elektronski rele tajmer sa 220VAC napajanjem i 1 x rele izlazom. Osnovna funkcija: Multifunkcionalan. Kuciste za montazu u podnozje (kupuje se posebno), namenjen kontrolnim ormarima u industriji, automatici, klimatizaciji i pumpnim postrojenjima.
Tehnicke karakteristike YF2-XS
| Model | YF2-XS |
| SAH kod | TREL035 |
| Napajanje | 220VAC 50/60Hz |
| Tip funkcije | Multifunkcionalan |
| Izlaz | Rele 5A |
| Strujno opterecenje | 5 A / 250 VAC |
| Montaza | Na Podnožije |
| Dimenzije | 27mm x 21mm x 60mm |
Princip rada
Multifunkcionalni rezim — na izboru vise vremenskih funkcija (ON Delay, OFF Delay, Cyclic, Interval) preko prekidaca na kucistu.
YF-XS serija: YF-XS serija je multifunkcionalni tajmer sa tri rezima rada na rotacionom biracu — ON Delay, OFF Delay i Cyclic — DIN sina ili 8-pinski sokel.
Primena
- Industrijski kontrolni ormari sa PLC-om ili rele logikom
- Ventilatorski sistemi i hladjenje sa odlozenim iskljucenjem
- Pumpni sistemi i automatska zalivanja
- Kompresori i hidraulicni agregati
- Solenoidni ventili u procesnim postrojenjima
- Klimatizacija i HVAC sistemi
Povezivanje

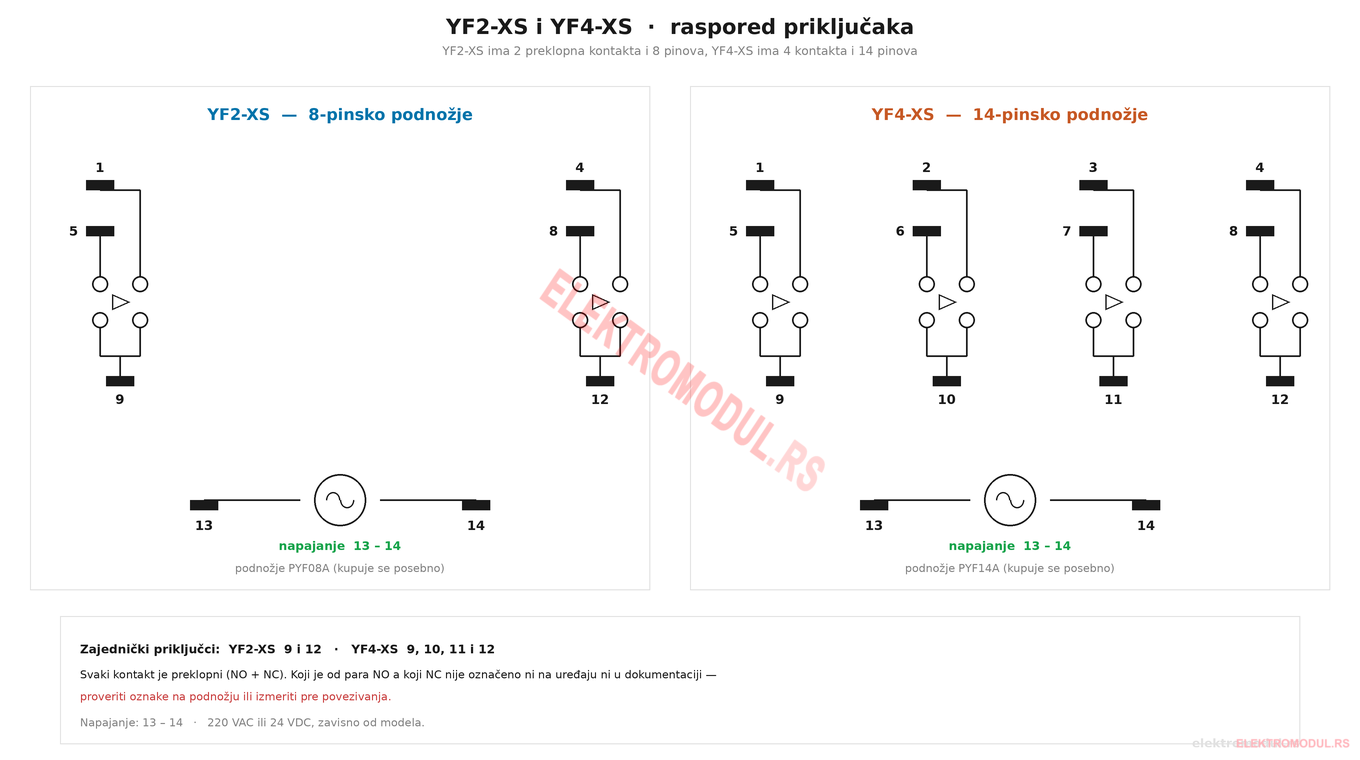

Tajmer se povezuje na napajanje 220VAC preko ulaznih klema označenih na uređaju. Uređaj se utiskuje u 8-pinsko podnožje PYF08A (kupuje se posebno).
| Priključak | Funkcija |
|---|---|
| 13 i 14 | Napajanje |
| 9 i 12 | Zajednički priključci (2 preklopna kontakta) |
Svaki kontakt je preklopni (NO + NC). Koji je od para NO a koji NC nije označeno ni na uređaju ni u dokumentaciji — proveriti oznake na podnožju ili izmeriti pre povezivanja.

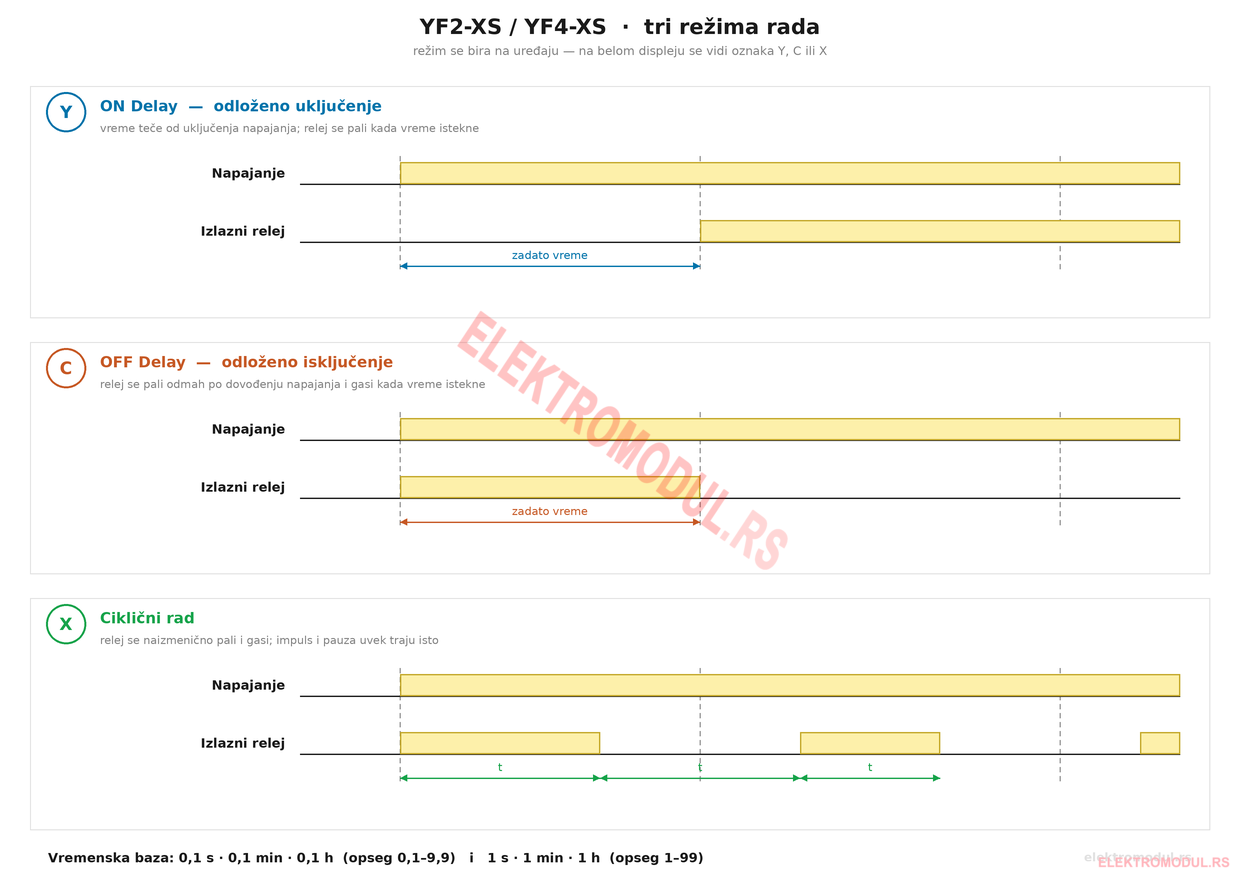

Tri režima rada (bira se na uređaju, oznaka se vidi na belom displeju):
- Y — ON Delay: vreme teče od uključenja napajanja, relej se pali kada vreme istekne.
- C — OFF Delay: relej se pali odmah po dovođenju napajanja i gasi kada vreme istekne.
- X — ciklični rad: relej se naizmenično pali i gasi, impuls i pauza uvek traju isto.

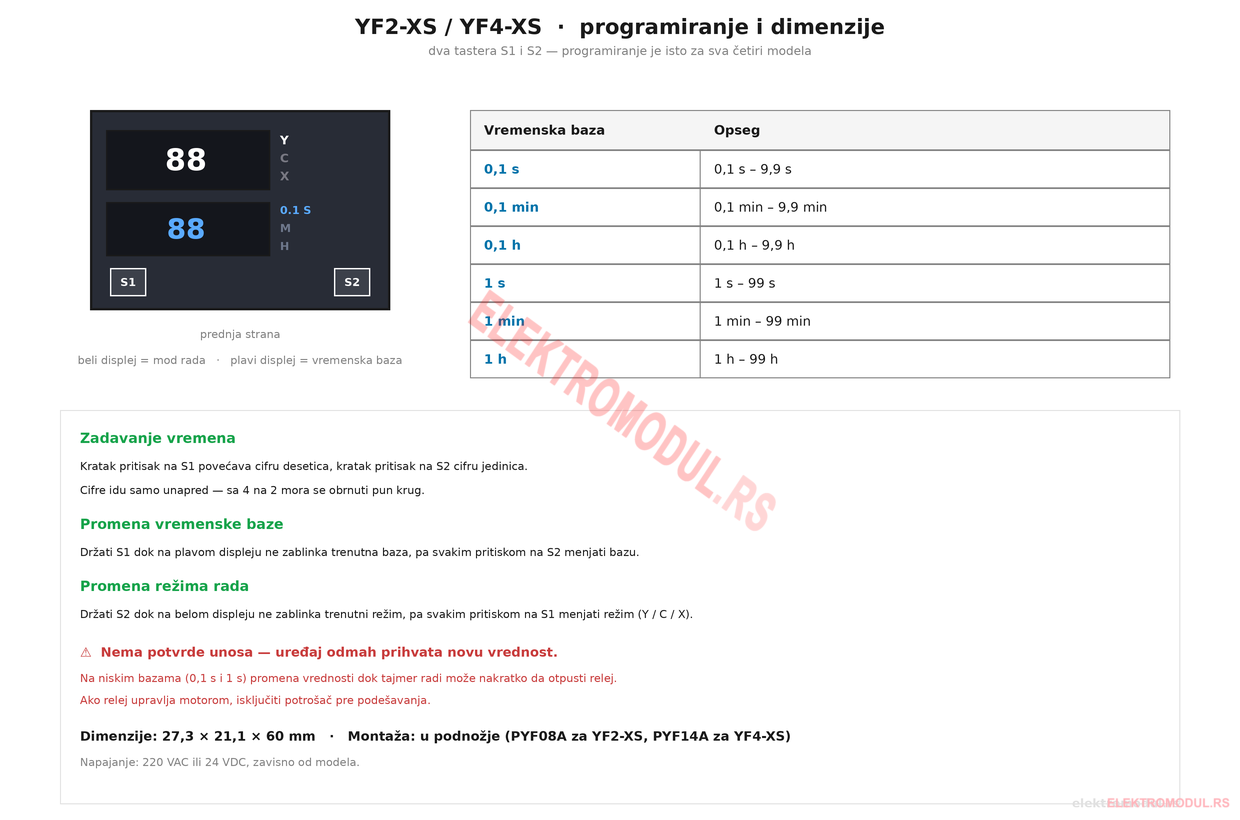

Vremenske baze: 0,1 s / 0,1 min / 0,1 h (opseg 0,1–9,9) i 1 s / 1 min / 1 h (opseg 1–99).
Programiranje: kratak pritisak na S1 povećava cifru desetica, na S2 cifru jedinica — cifre idu samo unapred. Za promenu vremenske baze držati S1 dok ne zablinka plavi displej, pa menjati sa S2. Za promenu režima držati S2 dok ne zablinka beli displej, pa menjati sa S1.
Važno: uređaj nema potvrdu unosa — novu vrednost prihvata odmah. Na niskim vremenskim bazama (0,1 s i 1 s) promena vrednosti dok tajmer radi može nakratko da otpusti relej. Ako relej upravlja motorom, isključiti potrošač pre podešavanja.
Dostupan online u Srbiji preko industrijskim tajmerima kategorije.
Drugi modeli iz YF-XS serije (3)
| Slika | Model | Karakteristike |
|---|---|---|
 |
YF2-XS | 24VDC Tajmer Multifunkcionalan sa tri moda rada 5A 2 x NO-NC 24VDC |
 |
YF4-XS | 220VAC Tajmer Multifunkcionalan sa tri moda rada 3A 4 x NO-NC 220VAC |
 |
YF4-XS | 24VDC Tajmer Multifunkcionalan sa tri moda rada 3A 4 x NO-NC 24VDC |
