Tajmer ERV-09 cena Srbija

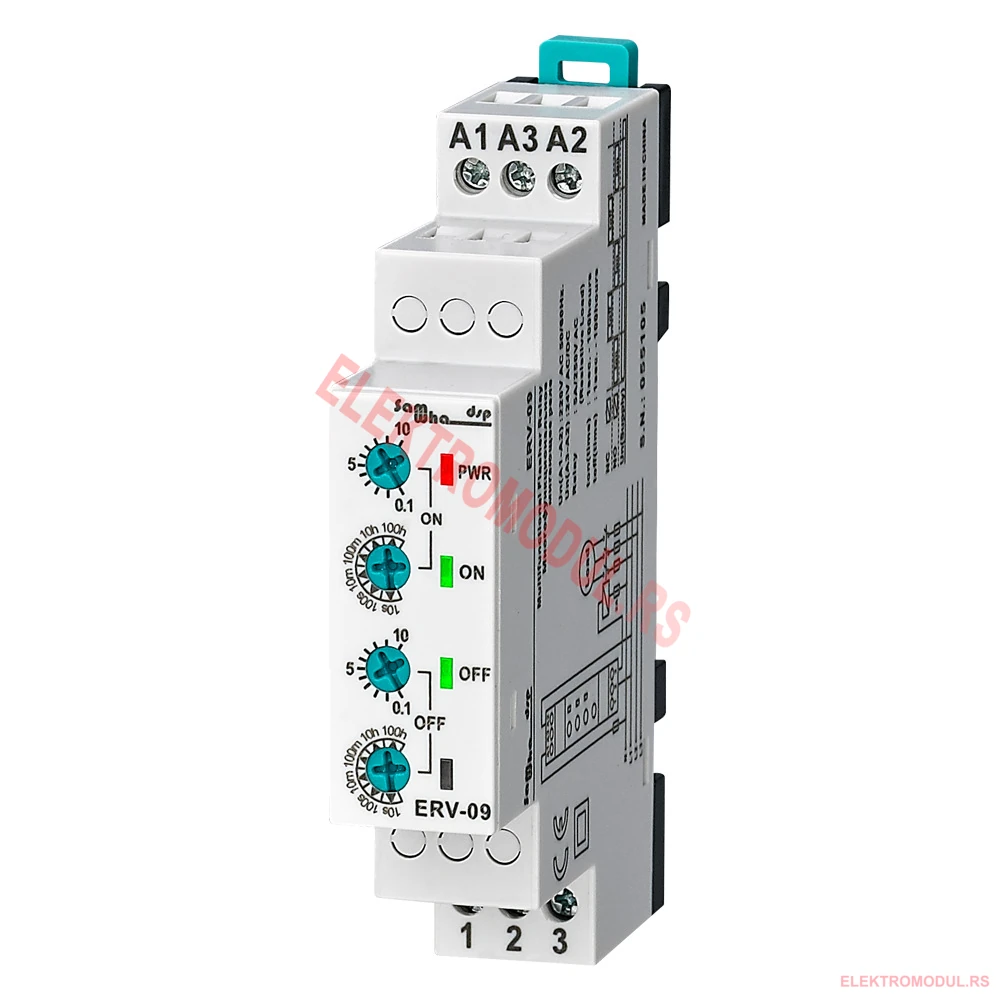

Industrijski tajmer ERV-09 (Tajmer Vremenska Baza 1s – 100h 1 x Rele 5A 250VAC) je elektronski rele tajmer sa 24 ili 240V AC/DC napajanjem i 1 x Rele izlazom. Osnovna funkcija: Vremenska Baza, vremenska baza 1s – 100h. Kuciste za montazu na 35 mm DIN sinu, namenjen kontrolnim ormarima u industriji, automatici, klimatizaciji i pumpnim postrojenjima.
Tehnicke karakteristike ERV-09
| Model | ERV-09 |
| SAH kod | ZR020 |
| Napajanje | 24 ili 240V AC/DC |
| Tip funkcije | Vremenska Baza |
| Vremenska baza | 1s – 100h |
| Izlaz | Rele 5A |
| Strujno opterecenje | 5 A / 250 VAC |
| Montaza | Na DIN Šinu |
| Dimenzije | 90mm x 23mm x 60mm |
Princip rada
Tajmer sa biranjem vremenske baze — omogucava precizno podesavanje vremena u opsegu od sekundi do sati.
ERV serija: ERV serija je domaca/uvozna serija sa rotacionim biracem opsega — robustno DIN-sinu kuciste, odlican odnos cena/performanse.
Primena
- Industrijski kontrolni ormari sa PLC-om ili rele logikom
- Ventilatorski sistemi i hladjenje sa odlozenim iskljucenjem
- Pumpni sistemi i automatska zalivanja
- Kompresori i hidraulicni agregati
- Solenoidni ventili u procesnim postrojenjima
- Klimatizacija i HVAC sistemi

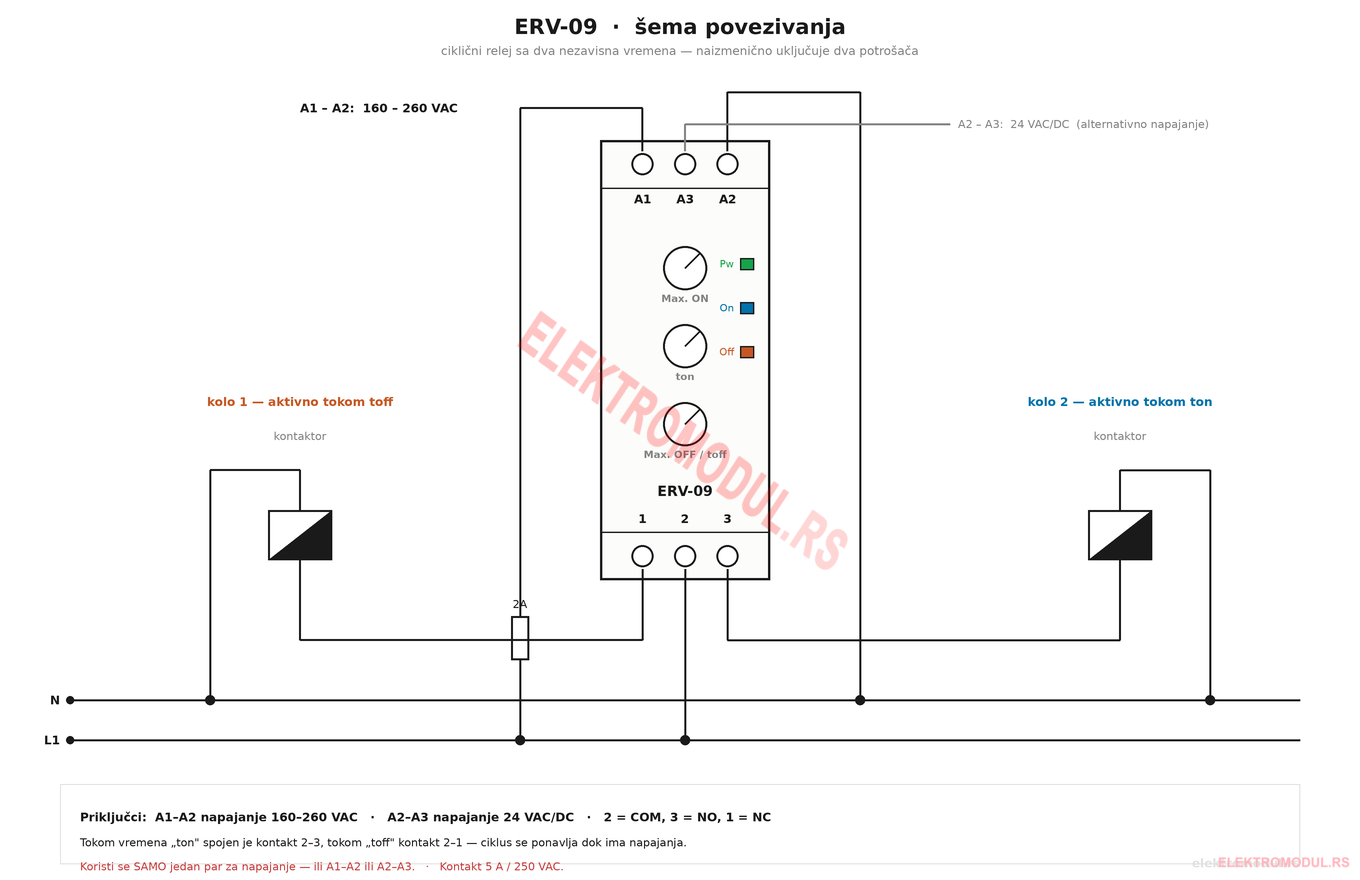

Povezivanje
Tajmer se povezuje na napajanje 24 ili 240V AC/DC preko ulaznih klema označenih na uređaju. Uređaj ima šest priključaka — tri gore i tri dole:
| Priključak | Funkcija |
|---|---|
| A1 i A2 | Napajanje 160 – 260 VAC |
| A2 i A3 | Napajanje 24 VAC/DC — alternativa, koristi se SAMO jedan par |
| 2 | COM izlaznog kontakta |
| 3 | NO — spojen dok teče vreme ton |
| 1 | NC — spojen dok teče vreme toff |

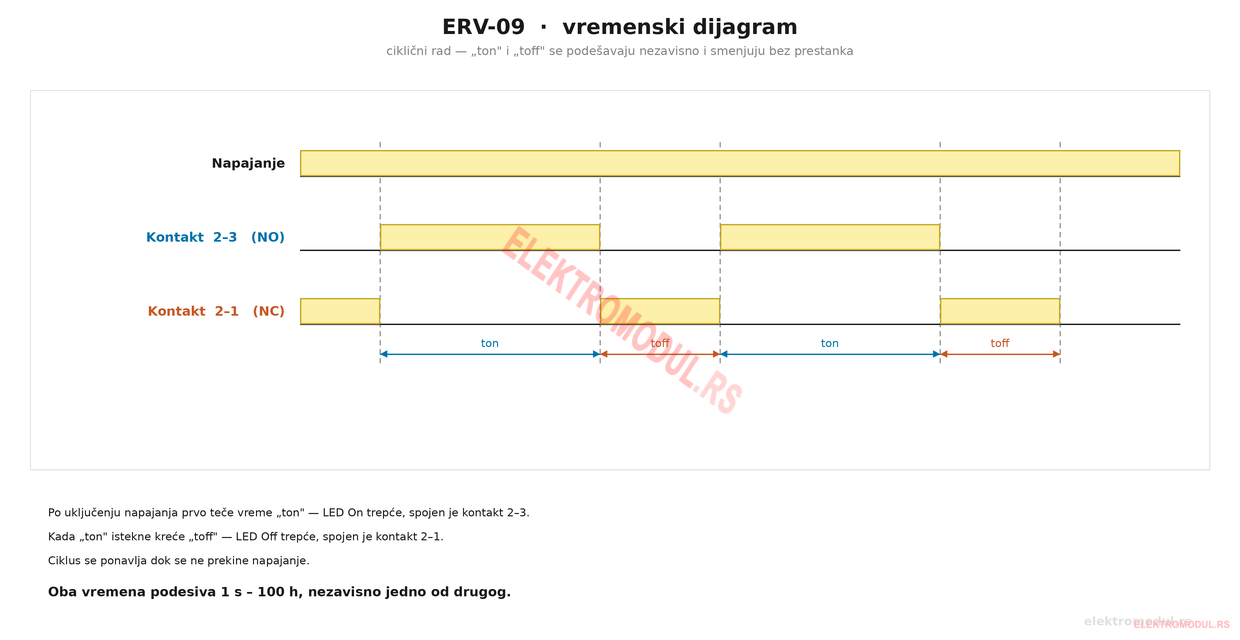

Kako radi: ovo je ciklični relej sa dva nezavisna vremena. Po uključenju napajanja prvo teče vreme ton — spojen je kontakt 2–3 i LED „On“ trepće. Kada ton istekne, kreće toff — spojen je kontakt 2–1 i LED „Off“ trepće. Ciklus se ponavlja dok se ne prekine napajanje. Time uređaj može naizmenično da uključuje dva odvojena kola.

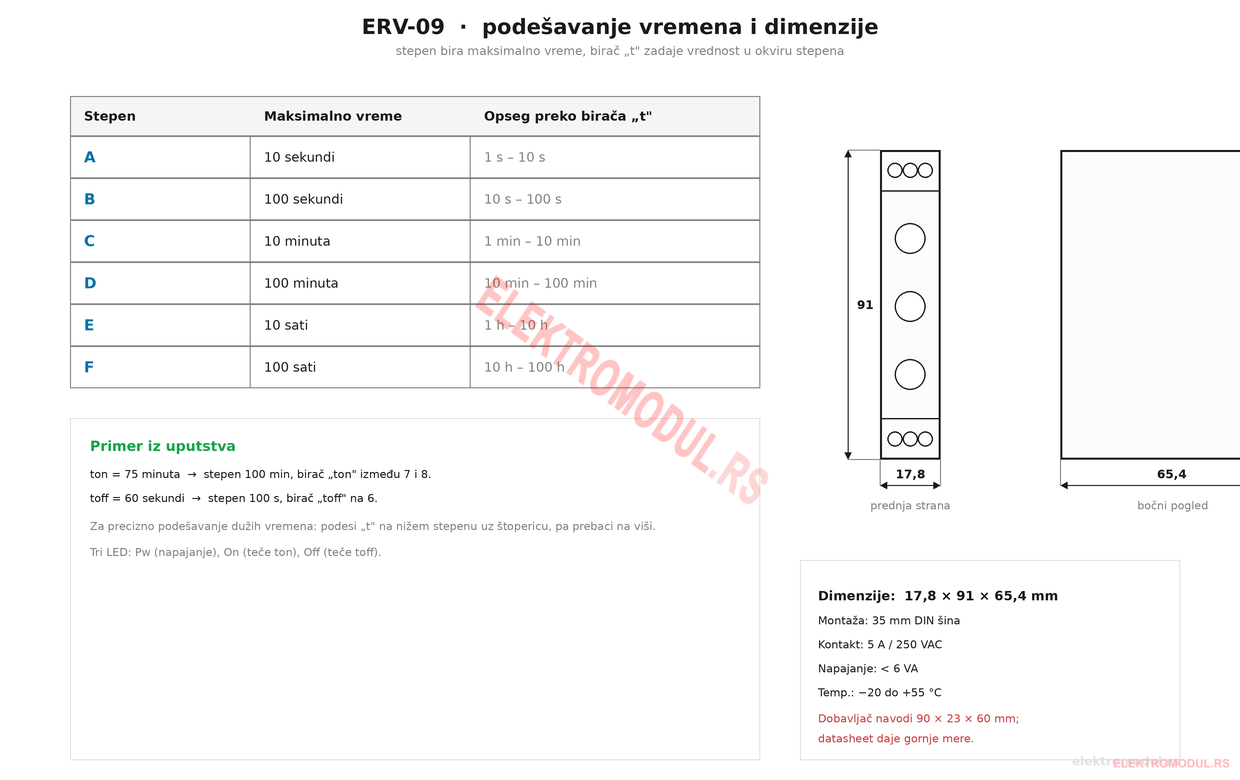

Podešavanje: oba vremena su podesiva od 1 s do 100 h, nezavisno jedno od drugog. Bira se stepen (A 10 s · B 100 s · C 10 min · D 100 min · E 10 h · F 100 h), a birači „ton“ i „toff“ zadaju vrednost u okviru stepena. Primer iz uputstva: ton 75 minuta → stepen 100 min, birač između 7 i 8. Tri LED: Pw, On i Off.
