Tajmer ASM8-A DC cena Srbija
Industrijski tajmer ASM8-A DC 60s radi u režimu ON Delay — po dovođenju napajanja odbrojava podešeno vreme i tek onda prebacuje kontakte. Napajanje je 24 V istosmerno, opseg podešavanja 0 – 60 s.
Izlaz su dva preklopna kontakta 5 A / 250 VAC i oba prebacuju istovremeno kad vreme istekne. Vreme se zadaje jednim rotacionim biračem na čelu; skala je graduisana u sekundama.

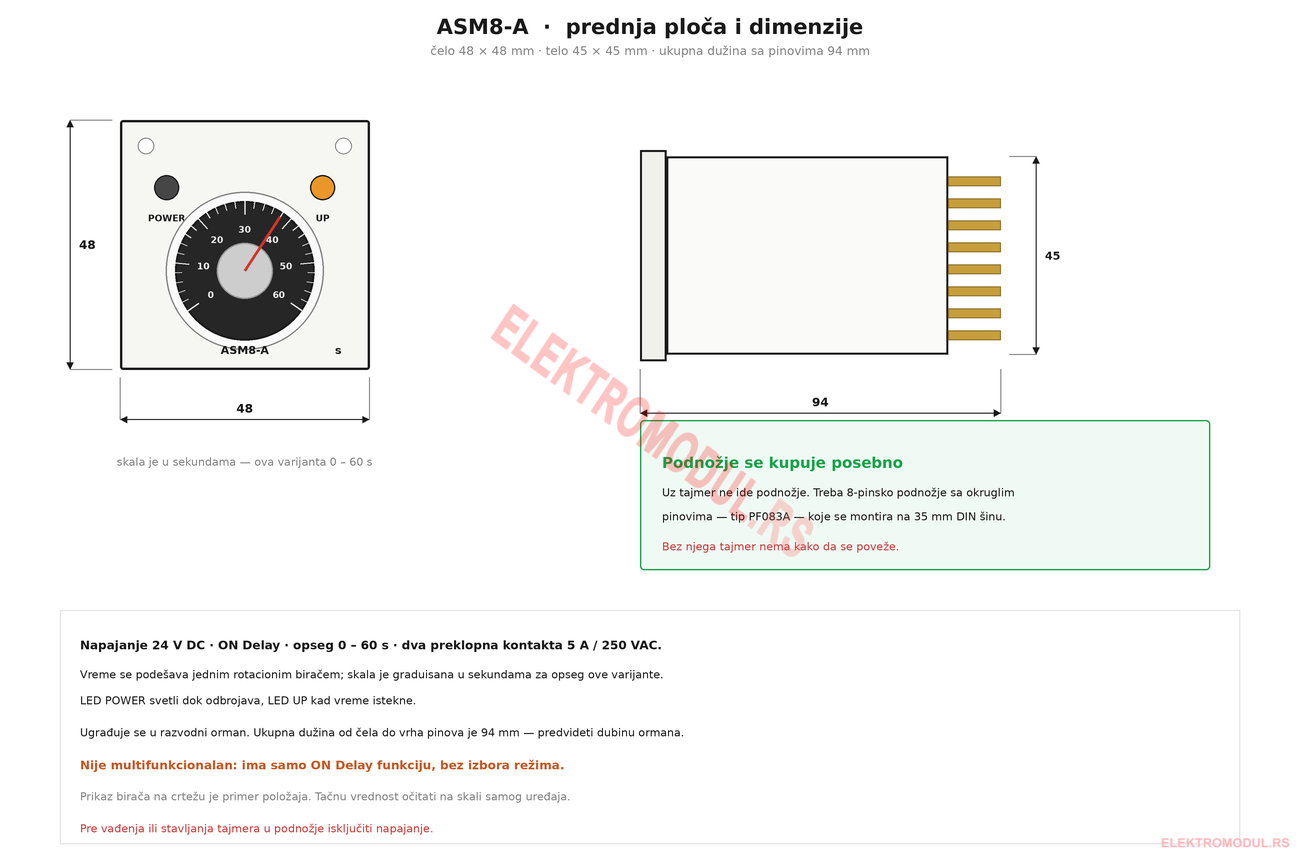

Kućište je utikačno, sa 8 okruglih pinova (oktal). Čelo je 48 × 48 mm, telo 45 × 45 mm, a ukupna dužina sa pinovima 94 mm.
Podnožje se ne dobija uz tajmer. Potrebno je 8-pinsko podnožje sa okruglim pinovima za 35 mm DIN šinu — PF083A.
Tehnicke karakteristike ASM8-A DC
| Model | ASM8-A DC |
| SAH kod | REL180 |
| Napajanje | 24VDC |
| Tip funkcije | ON Delay |
| Vremenski opseg | 0 – 60 s, rotacioni birač na čelu |
| Izlaz | Dva preklopna kontakta — oba vremenska |
| Priključci | 8 okruglih pinova (oktal): napajanje 2 i 7 · COM 8 / NC 5 / NO 6 · COM 1 / NC 4 / NO 3 |
| Podnožje | Nije uključeno — potreban tip PF083A |
| Indikacija | LED POWER (odbrojava) i LED UP (vreme isteklo) |
| Strujno opterecenje | 5 A / 250 VAC |
| Montaza | Na DIN Šinu |
| Dimenzije | 48mm x 48mm x 94mm |

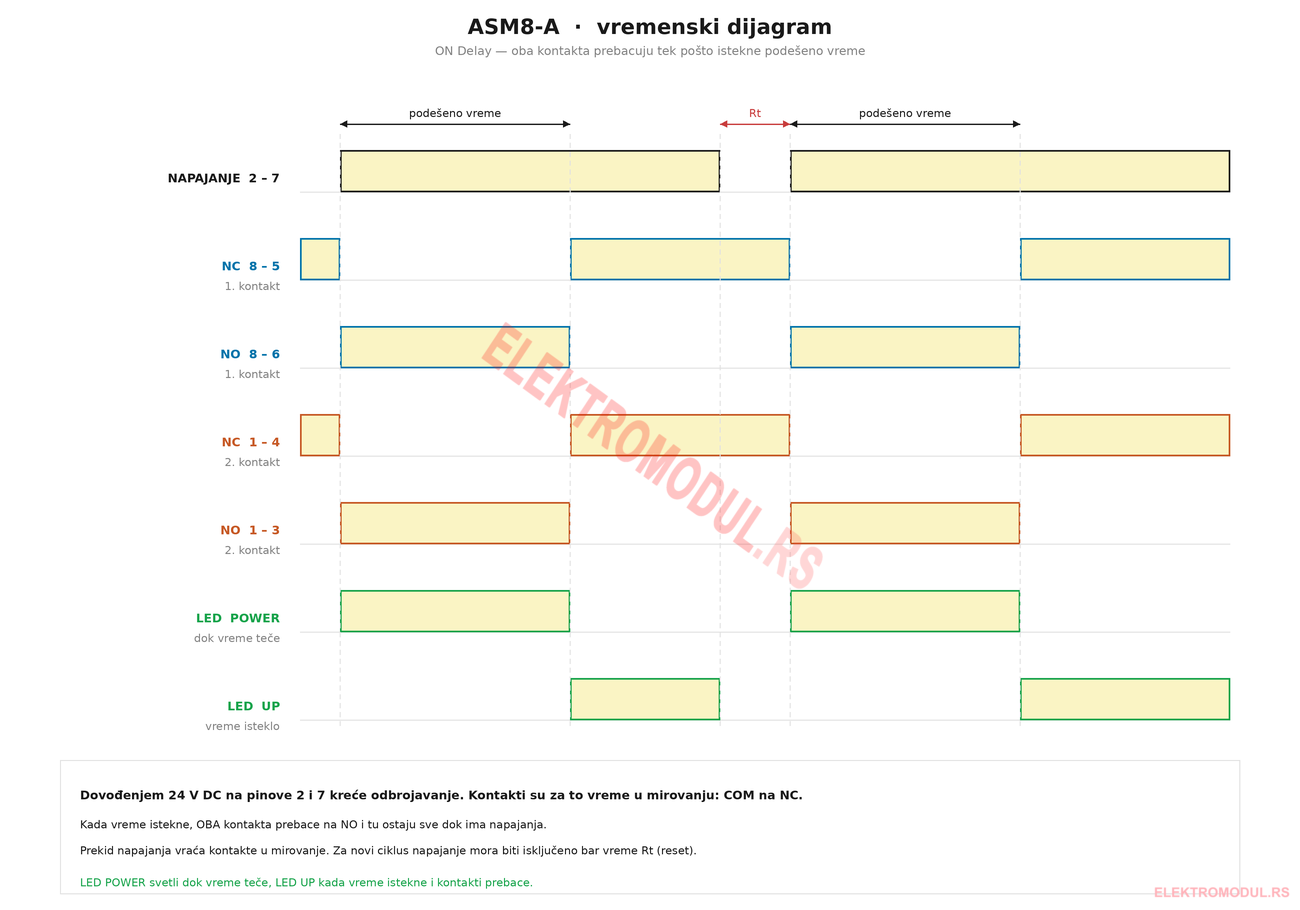

Princip rada
Čim se na pinove 2 i 7 dovede 24 V DC, kreće odbrojavanje. Za to vreme kontakti stoje u mirovanju — COM je spojen na NC. Svetli LED POWER.
Kada podešeno vreme istekne, oba kontakta prebacuju na NO i tu ostaju sve dok ima napajanja. Pali se LED UP.
Prekid napajanja vraća kontakte u mirovanje. Za novi ciklus napajanje mora biti isključeno bar vreme resetovanja (Rt) — kratak trep ne resetuje odbrojavanje.
ASM8 serija: utikačni tajmeri sa 8 okruglih pinova i rotacionim biračem na čelu. Ovaj model nije multifunkcionalan — ima samo ON Delay, bez prekidača za izbor režima. Ako vam treba više funkcija u jednom uređaju, pogledajte DHC19M ili DHC19S-S.
Napajanje je istosmerno. Polaritet na pinovima 2 i 7 proveriti na nalepnici samog uređaja pre uključenja.
Primena
- Industrijski kontrolni ormari sa PLC-om ili rele logikom
- Ventilatorski sistemi i hladjenje sa odlozenim iskljucenjem
- Pumpni sistemi i automatska zalivanja
- Kompresori i hidraulicni agregati
- Solenoidni ventili u procesnim postrojenjima
- Klimatizacija i HVAC sistemi
Povezivanje

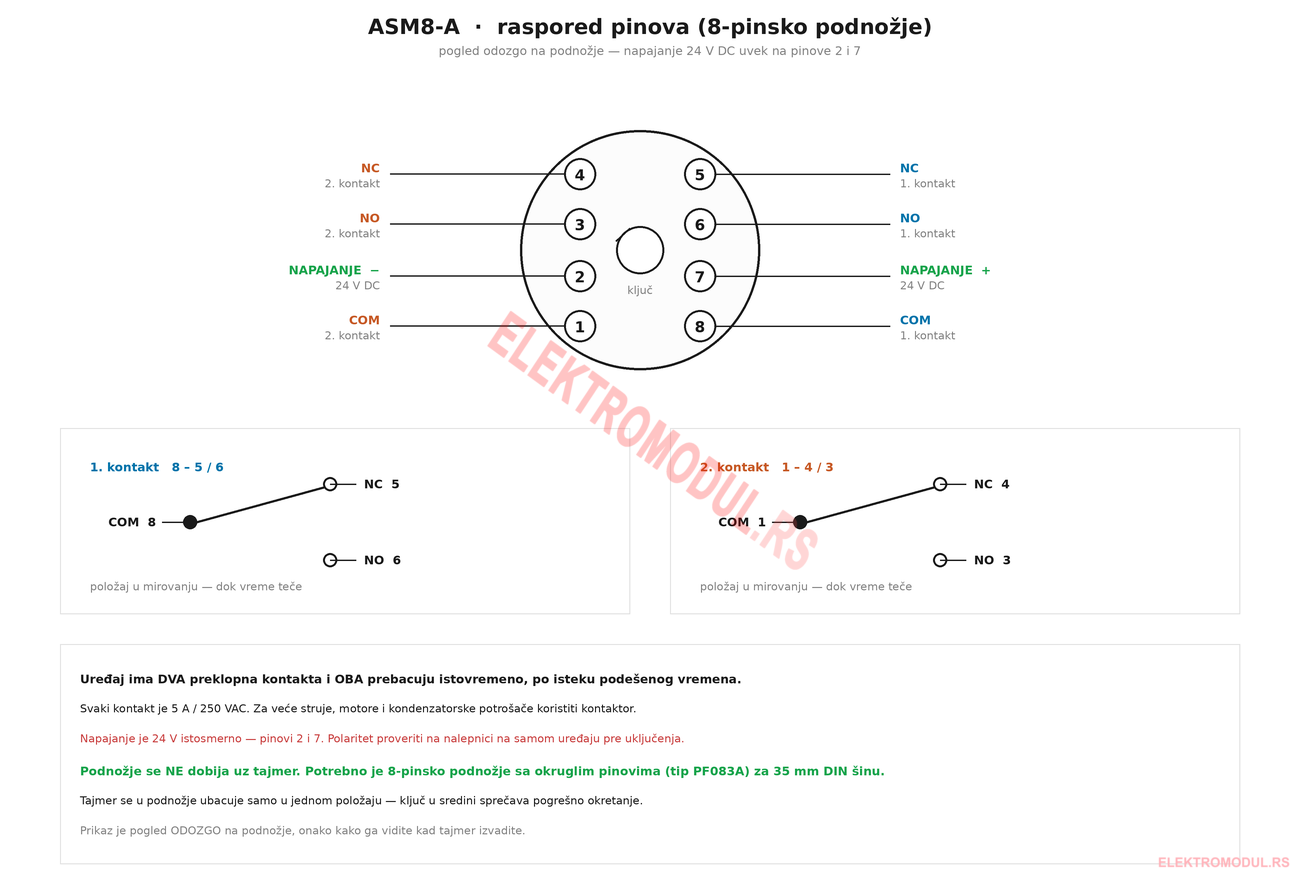

Tajmer se utiskuje u 8-pinsko podnožje, a sve žice idu na podnožje:
| 2 i 7 | Napajanje 24 V DC (paziti na polaritet) |
| 8 · 5 · 6 | 1. kontakt — COM 8, NC 5, NO 6 |
| 1 · 4 · 3 | 2. kontakt — COM 1, NC 4, NO 3 |
Raspored pinova, vremenski dijagram i dimenzije su na crtežima u galeriji iznad. Ključ u sredini podnožja sprečava da se tajmer ubaci pogrešno okrenut.
Svaki kontakt je 5 A / 250 VAC. Za motore, grejače i kondenzatorske potrošače koristiti kontaktor — tajmer tada prebacuje samo kalem.
Uz tajmer je potrebno i podnožje PF083A za 35 mm DIN šinu — bez njega tajmer nema kako da se poveže.
