Tajmer DHC19S-S cena Srbija

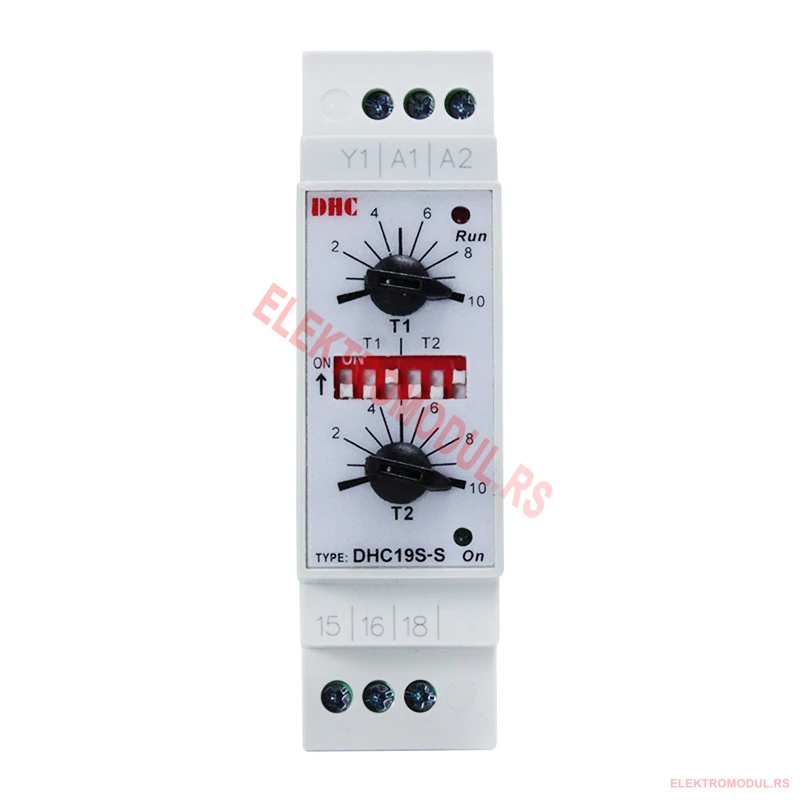

Industrijski tajmer DHC19S-S je tajmer sa dva nezavisna vremena (proizvođač ga zove twin timer). Napajanje je univerzalno 24 – 240 V AC/DC, izlaz je jedan preklopni kontakt 3 A / 250 VAC.

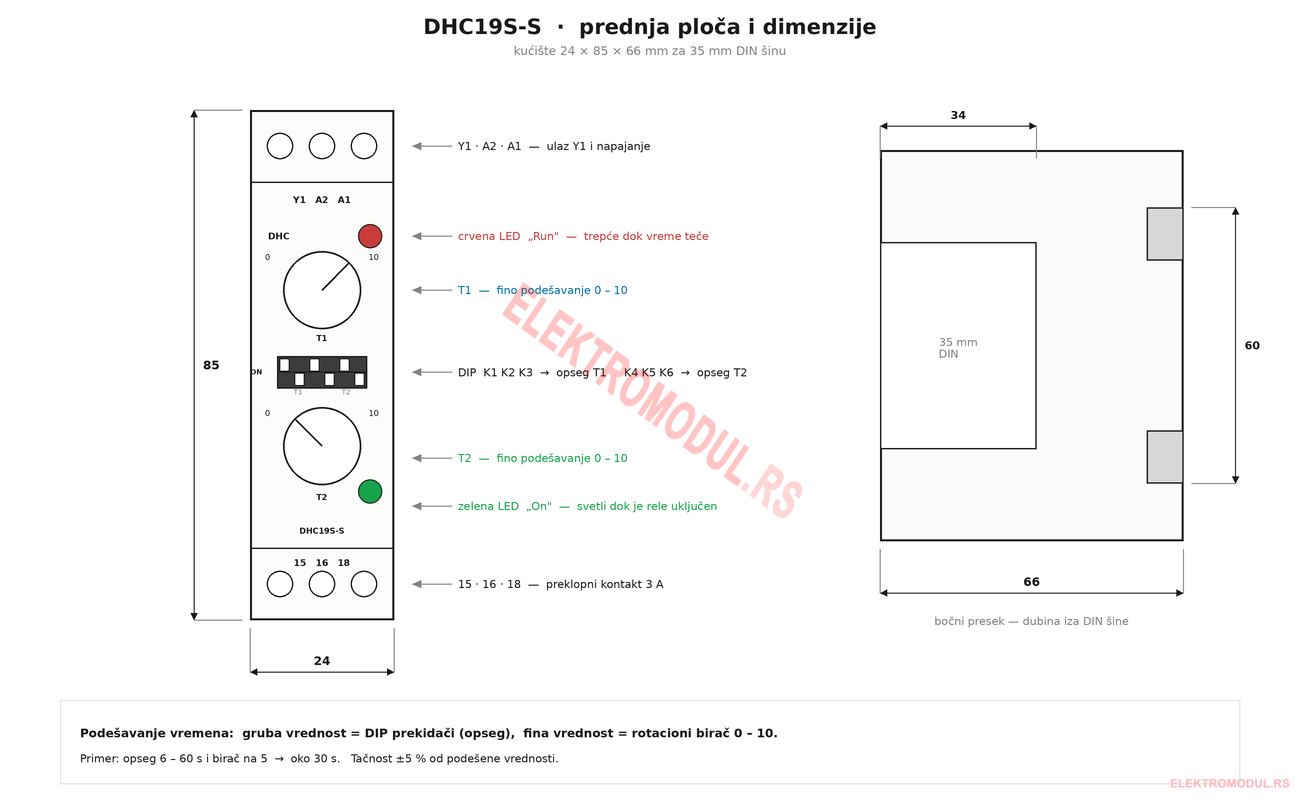

Vreme T1 je period dok je rele isključen, a vreme T2 period dok je rele uključen. Oba se podešavaju potpuno nezavisno, svako u opsegu od 0,6 s do 100 h. Kućište je širine 24 mm za montažu na 35 mm DIN šinu.

Tehnicke karakteristike DHC19S-S

Princip rada

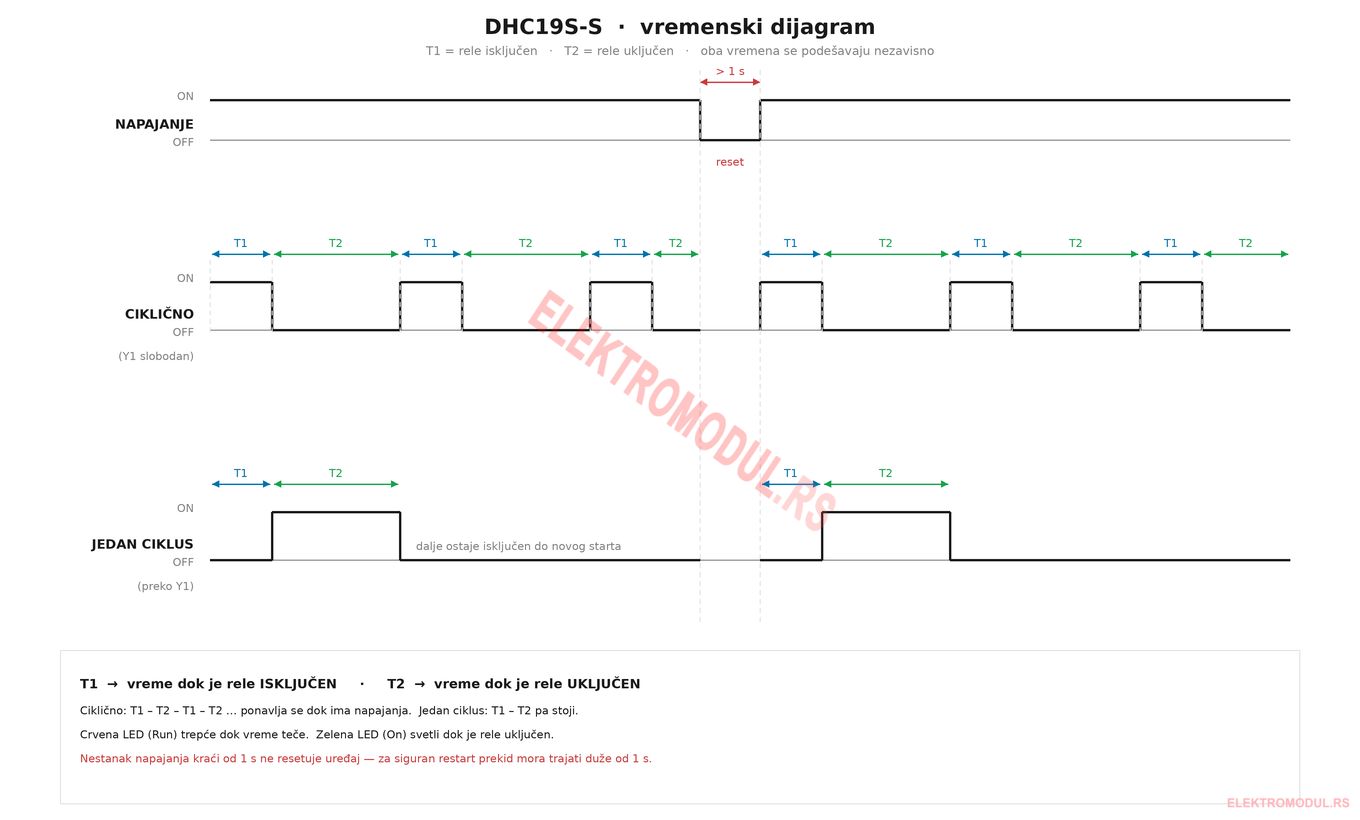

Posle uključenja napajanja prvo teče vreme T1 — rele je tada isključen. Kada T1 istekne, rele se uključuje i drži T2. Šta se dešava dalje zavisi od režima:

• Ciklično (ulaz Y1 slobodan) — smena T1 – T2 – T1 – T2 ponavlja se sve dok ima napajanja. Pošto su T1 i T2 nezavisni, može se dobiti bilo koji odnos uključeno/isključeno.
• Jedan ciklus (preko ulaza Y1) — uređaj odradi samo jedan niz T1 – T2 i zatim ostaje isključen do sledećeg starta.

Podešavanje ide u dva koraka: DIP prekidačima se bira opseg (K1 K2 K3 za T1, K4 K5 K6 za T2), a rotacionim biračem 0 – 10 fina vrednost unutar tog opsega. Šest opsega: 0,6 – 6 s, 6 – 60 s, 0,6 – 6 min, 6 – 60 min, 1 – 10 h i 10 – 100 h. Tačan položaj prekidača za svaki opseg je na slici „vremenski opsezi“ u galeriji.

LED indikacija: crvena LED Run trepće dok vreme teče, zelena LED On svetli dok je rele uključen.

Važno: za resetovanje uređaja napajanje mora biti isključeno duže od 1 sekunde. Kraći prekid ne resetuje odbrojavanje. DIP prekidače pomerati samo dok je uređaj bez napona.

DHC19 serija: uređaji širine 24 mm za 35 mm DIN šinu, sa rotacionim biračem i LED indikacijom. Mehanički vek releja je do 10 miliona operacija, električni do 100.000 operacija. Ako vam umesto dva vremena treba klasično kašnjenje pri uključenju ili isključenju, pogledajte DHC19-2 i DHC19-2E, a za pokretanje motora DHC19-Y.

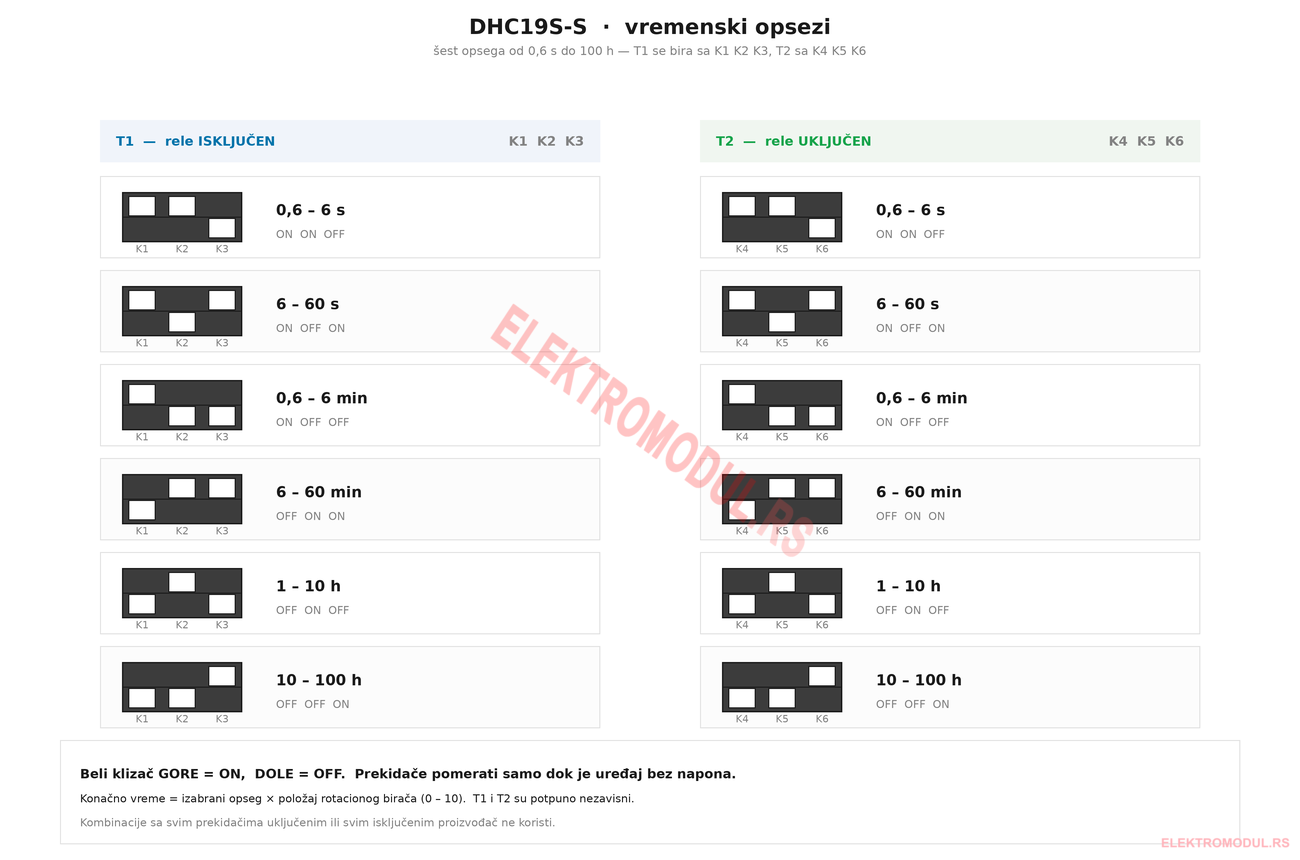

Vremenski opsezi

Isti raspored važi za oba vremena: K1 K2 K3 biraju opseg za T1, K4 K5 K6 za T2. Konačno vreme = izabrani opseg × položaj rotacionog birača (0 – 10). Kombinacije sa svim prekidačima u istom položaju proizvođač ne koristi.

Primena

• Automatsko zalivanje — T2 koliko voda teče, T1 pauza između zalivanja
• Periodično ispiranje filtera i odmuljivanje kotlova
• Doziranje hemikalije: kratko T2 uključenje pumpe, dugo T1 između doza
• Ciklični rad ventilatora i odvlaživača — npr. 10 min rada na svakih 2 h
• Rasveta i reklame sa naizmeničnim paljenjem i gašenjem
• Ispitni i razradni stolovi — zadati broj sekundi rada pa pauza
• Zamena za jednostavan PLC kad treba samo „radi X, stoj Y“

Povezivanje

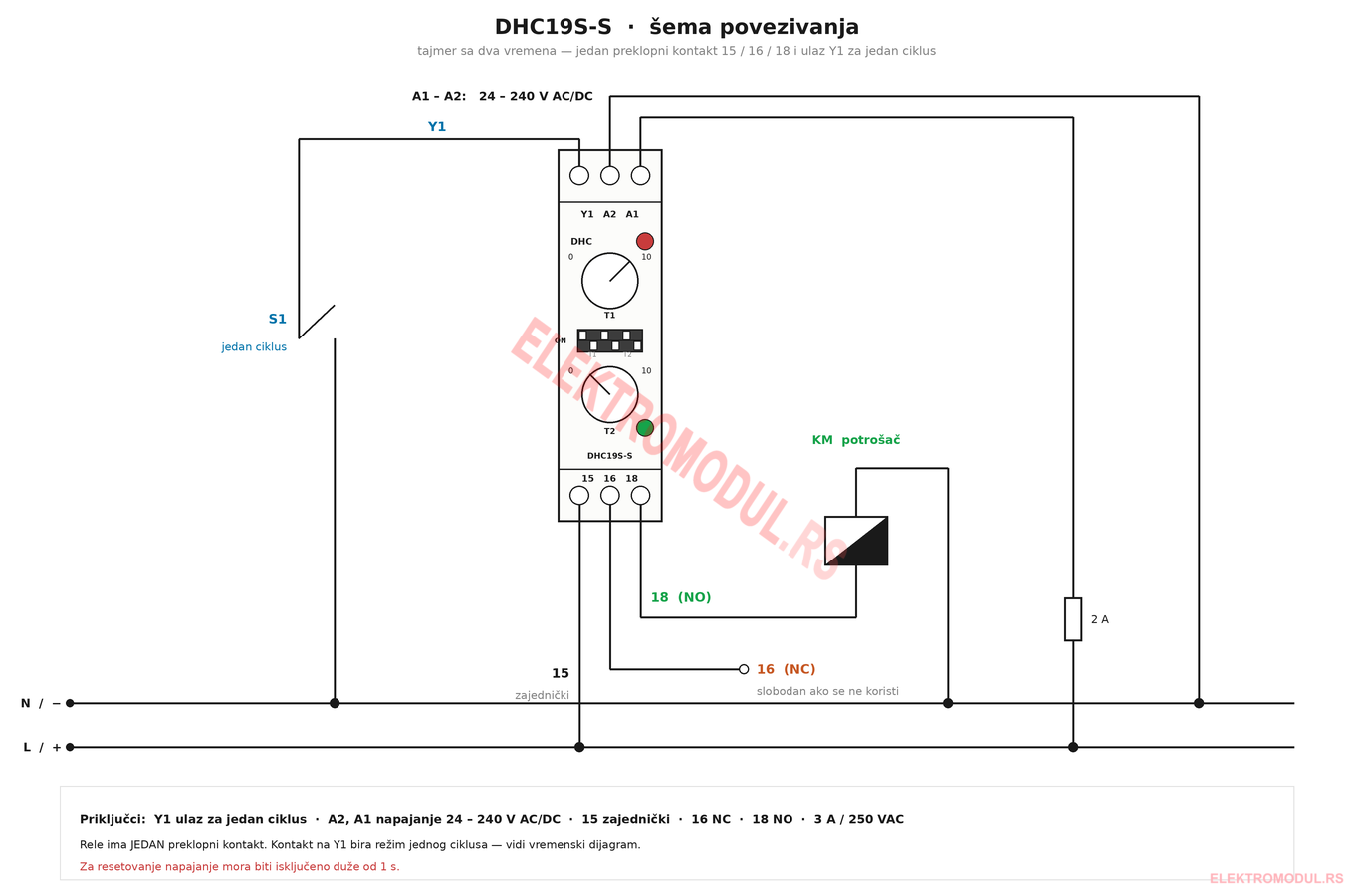

Uređaj ima šest priključaka — tri gore (Y1, A2, A1) i tri dole (15, 16, 18):

Rele ima jedan preklopni kontakt opterećenja 3 A / 250 VAC (omski). Za veće struje, motore i kondenzatorske potrošače koristiti kontaktor — tajmer tada uključuje samo kalem kontaktora.

Šema povezivanja, vremenski dijagram i tabela DIP opsega su u galeriji slika iznad. Oznake priključaka su odštampane i na samom uređaju — pre povezivanja ih uporediti sa šemom.
