Tajmer DHC19-Y cena Srbija

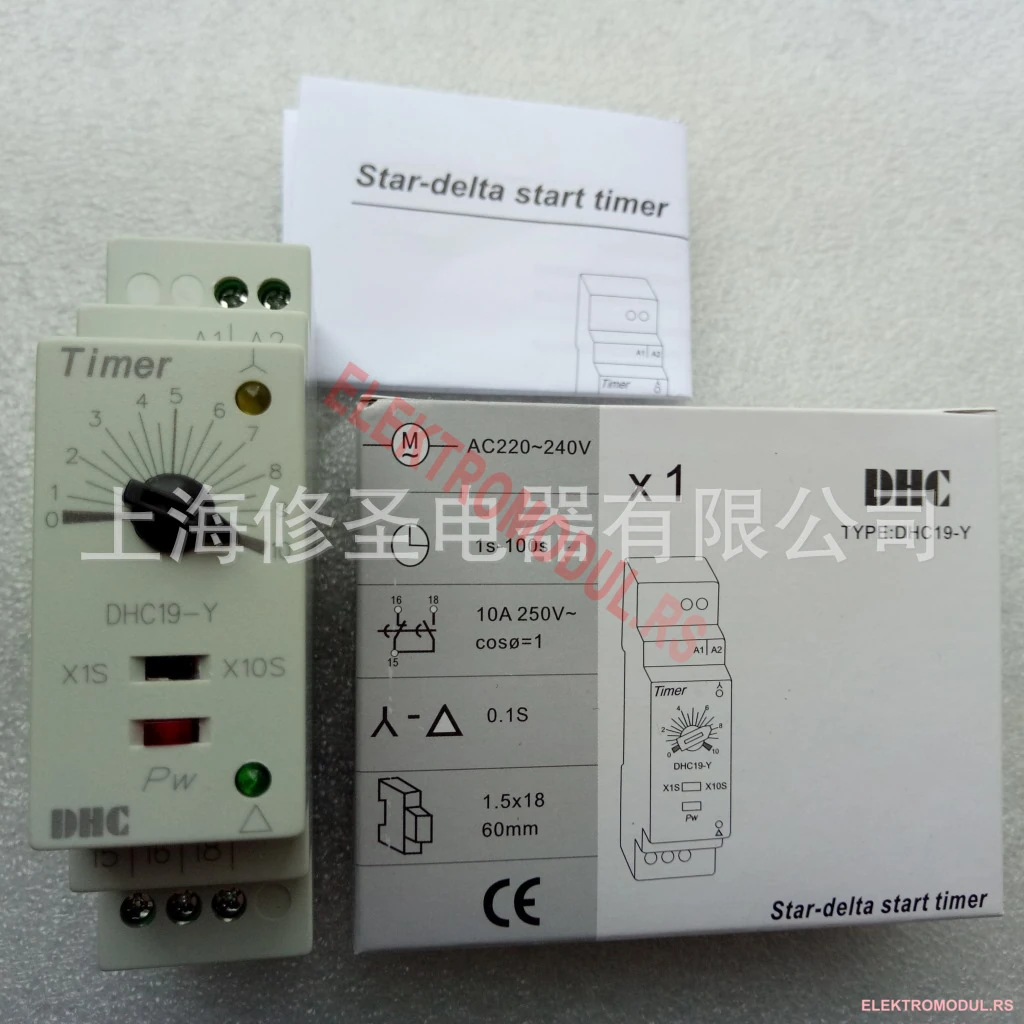

Industrijski tajmer DHC19-Y (Tajmer Zvezda-Trougao Tajmer 1 x Rele 220VAC) je elektronski rele tajmer sa 220VAC napajanjem i 1 x Rele izlazom. Osnovna funkcija: Zvezda-Trougao. Kuciste za montazu na 35 mm DIN sinu, namenjen kontrolnim ormarima u industriji, automatici, klimatizaciji i pumpnim postrojenjima.
Tehnicke karakteristike DHC19-Y
| Model | DHC19-Y |
| SAH kod | DHC19Y |
| Napajanje | 100 – 240VAC 50/60Hz |
| Tip funkcije | Zvezda-Trougao |
| Izlaz | Rele 3A |
| Strujno opterecenje | 3 A / 250 VAC |
| Montaza | Na DIN Šinu |
| Dimenzije | 24mm x 85mm x 66mm |
Princip rada
Zvezda-trougao prebacivanje — koristi se za pokretanje asinhronih motora sa redukovanom strujom u prvih nekoliko sekundi (zvezda), pa prelazak na puni napon (trougao).
DHC19 serija: DHC19 serija je proverenog kineskog proizvodjaca, dolazi u 35mm DIN ili 8/11-pinskom soklu. Odlikuje je velika tacnost, LED indikacija i dugi vek (10 mil. operacija).
Primena
- Industrijski kontrolni ormari sa PLC-om ili rele logikom
- Zvezda-trougao pokretanje trofaznih motora
- Ventilatorski sistemi i hladjenje sa odlozenim iskljucenjem
- Pumpni sistemi i automatska zalivanja
- Kompresori i hidraulicni agregati
- Solenoidni ventili u procesnim postrojenjima
- Klimatizacija i HVAC sistemi
Povezivanje

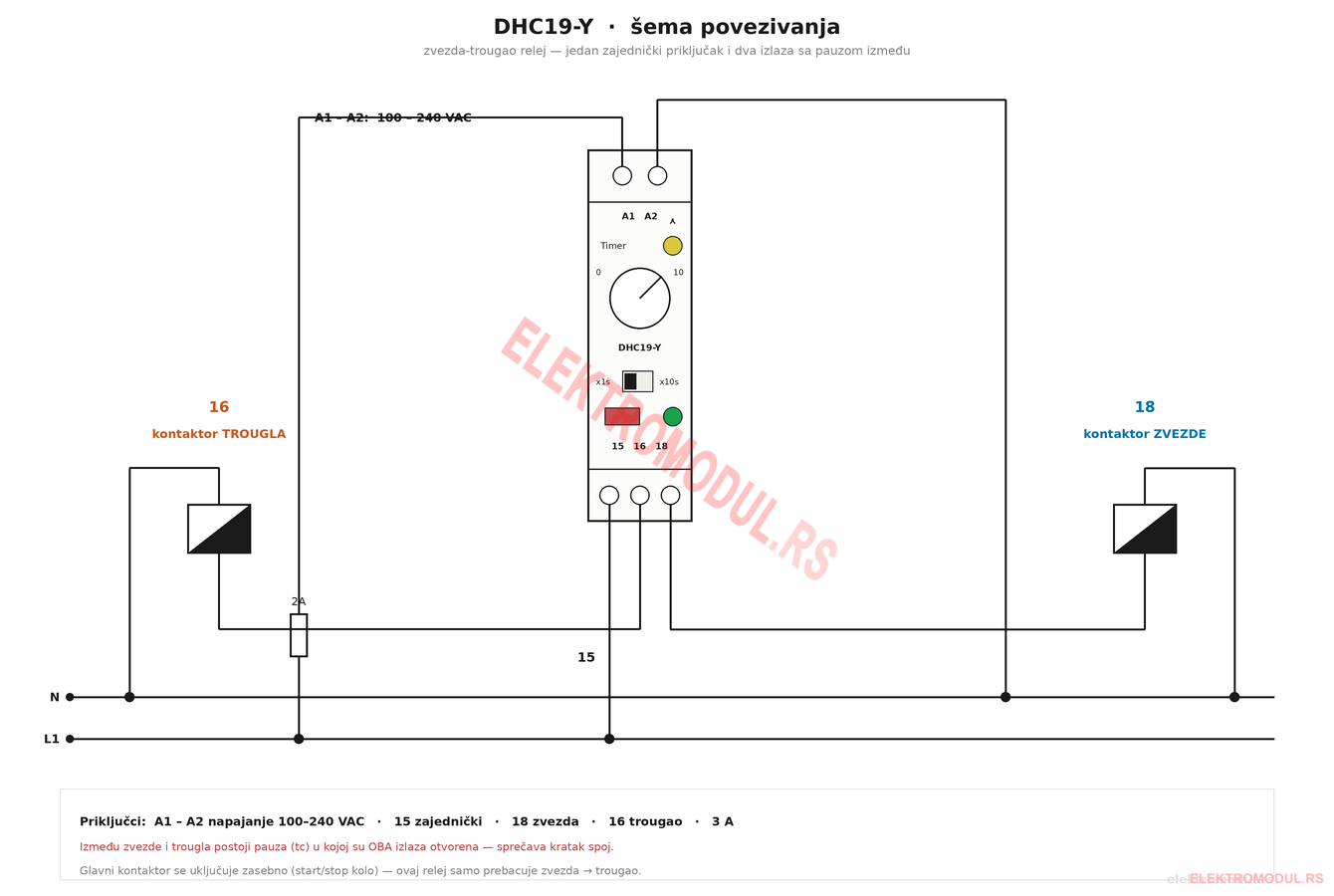

Tajmer se povezuje na napajanje 220VAC preko ulaznih klema označenih na uređaju. Uređaj ima pet priključaka — dva gore i tri dole:
| Priključak | Funkcija |
|---|---|
| A1 i A2 | Napajanje 100 – 240 VAC 50/60 Hz |
| 15 | Zajednički priključak oba izlaza |
| 18 | Izlaz za kalem kontaktora zvezde |
| 16 | Izlaz za kalem kontaktora trougla |

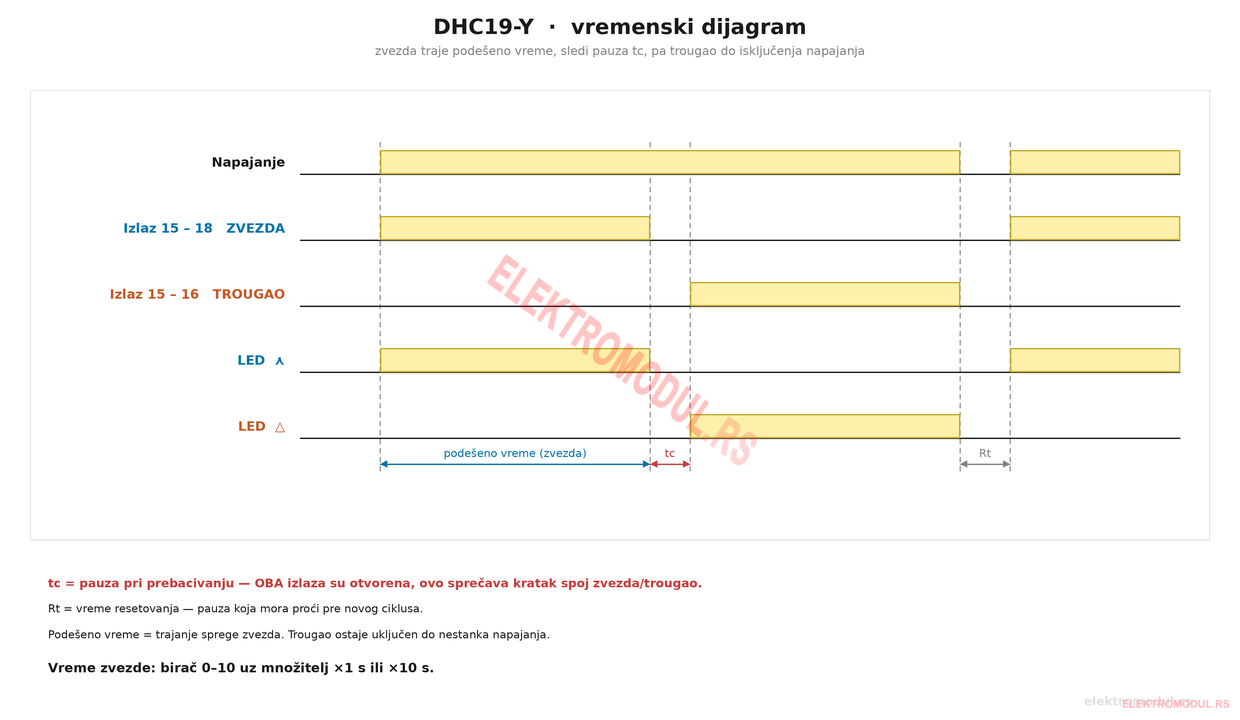

Kako radi: po uključenju napajanja zatvara se izlaz 15–18 i motor kreće u sprezi zvezda — LED sa oznakom ⋏ svetli. Kada istekne podešeno vreme, taj izlaz se otvara i sledi pauza (tc) u kojoj su oba izlaza otvorena. Tek zatim se zatvara izlaz 15–16 i motor radi u sprezi trougao do isključenja napajanja — svetli LED sa oznakom △.
Pauza tc je ključna: sprečava da kontaktor zvezde i kontaktor trougla budu uključeni istovremeno, što bi bio kratak spoj. Obavezno predvideti i mehaničku blokadu između dva kontaktora kao dodatnu zaštitu.

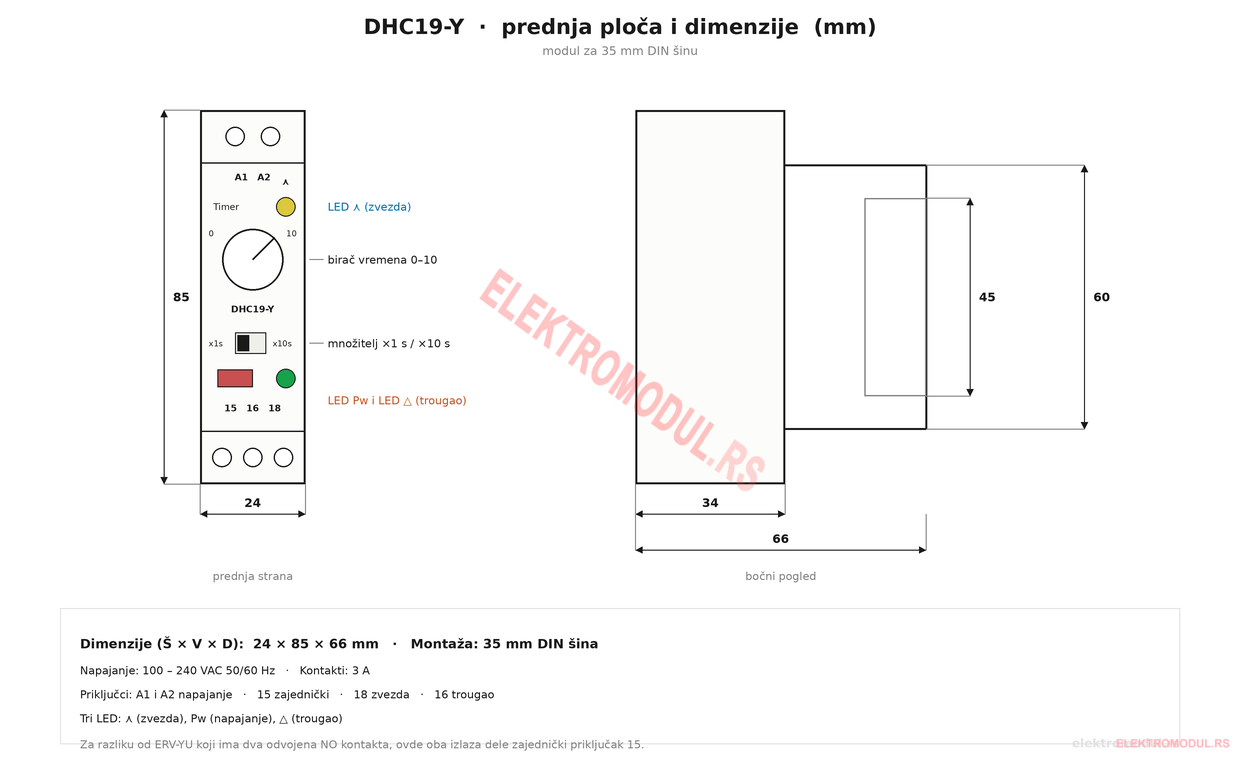

Podešavanje: vreme zvezde se zadaje rotacionim biračem 0–10 uz klizni prekidač množitelja ×1 s ili ×10 s. Tri LED: ⋏ (zvezda), Pw (napajanje) i △ (trougao).
Napomena: glavni kontaktor se uključuje zasebno, iz start/stop kola — ovaj relej samo prebacuje zvezda → trougao. Ako vam treba varijanta sa dva odvojena izlaza i jačim kontaktima, pogledajte ERV-YU zvezda-trougao relej.
Dostupan online u Srbiji preko industrijskim tajmerima kategorije.
Drugi modeli iz DHC19 serije (6)
| Slika | Model | Karakteristike |
|---|---|---|
 |
DHC19-2 AC | Tajmer ON Delay 1 x Rele 220VAC |
 |
DHC19-2 DC | Tajmer ON Delay 1 x Rele 24VDC |
 |
DHC19-2E AC | Tajmer OFF Delay 1 x Rele 220VAC |
 |
DHC19-2E DC | Tajmer OFF Delay 1 x Rele 24VDC |
 |
DHC19M | Tajmer Multifunkcionalni Tajmer 1 x Rele 24–240V AC/DC |
 |
DHC19S-S | Tajmer Multifunkcionalan 1 x Rele 24–240V AC/DC |
Tražiš drugi tip ili seriju?
