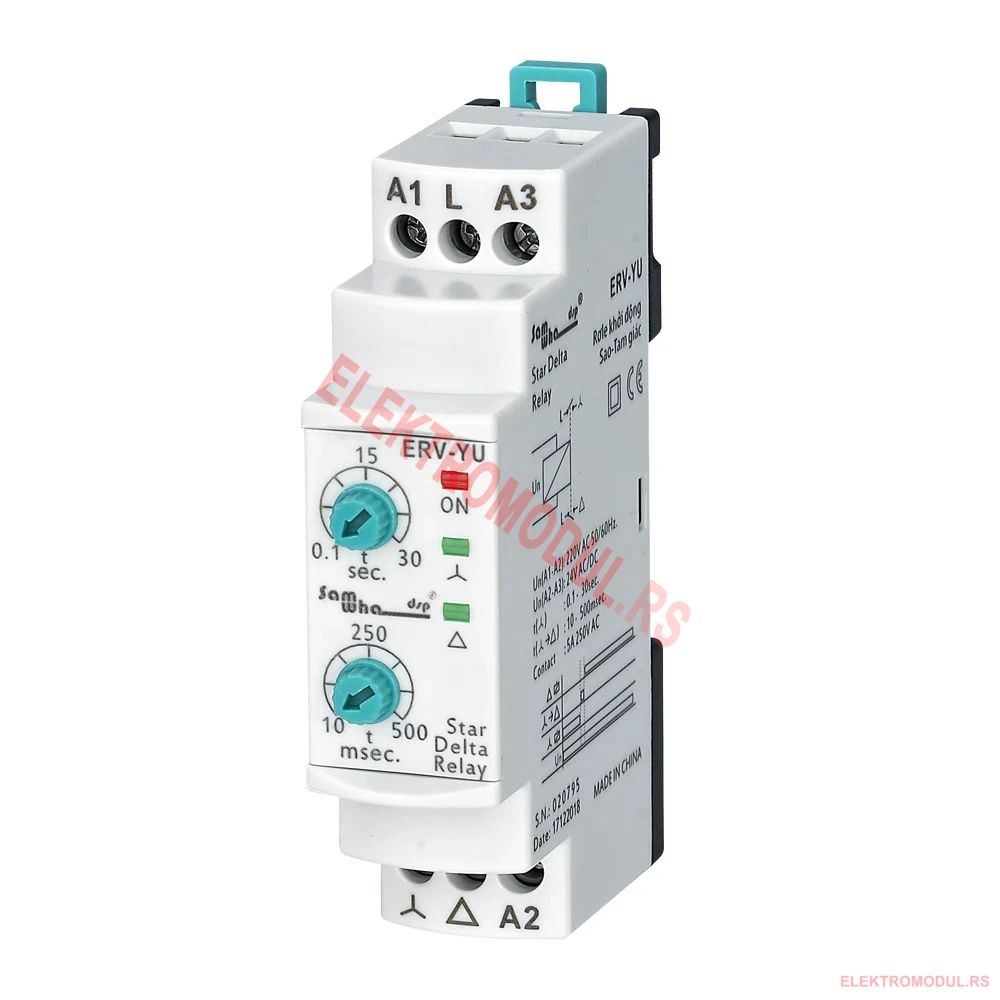

ERV-YU Tajmer Zvezda-Trougao Tajmer 1 x Rele NO/NC 5A 250VAC 220VAC

Cena: 2,550.00 RSD

Dostupno u Srbiji — 20+ komada iz lagera

Isporuka: 3–5 radnih dana (od prvog radnog dana — 10. avgust)

Plaćanje pouzećem / karticom / B2B račun

Težina

0.07 kg

Zvezda-trougao rele ERV-YU za DIN sinu. Vreme zvezde 0,1-30 s, pauza pre trougla 10-500 ms, 2 x NO kontakt 5 A / 250 VAC, napajanje 150-260 VAC. Rok isporuke: 3-4 radna dana.

Šifra proizvoda: A4608 Kategorija: Industrijski tajmeri

Tajmer ERV-YU cena Srbija

Industrijski tajmer ERV-YU (Tajmer Zvezda-Trougao Tajmer 1 x Rele NO/NC 5A 250VAC 220VAC) je zvezda-trougao rele za pokretanje trofaznih asinhronih motora. Napajanje 150-260 VAC, izlaz 2 x NO kontakt sa zajednickim prikljuckom L. Kuciste za montazu na 35 mm DIN sinu, namenjen kontrolnim ormarima u industriji, automatici, klimatizaciji i pumpnim postrojenjima.

Tehnicke karakteristike ERV-YU

Model	ERV-YU
SAH kod	ZR019
Napajanje	150-260 VAC, 50/60 Hz (< 6 VA)
Tip funkcije	Zvezda-Trougao
Izlaz	2 x NO kontakt sa zajednickim prikljuckom L
Vreme zvezde	0,1 – 30 s (podesivo)
Pauza pre trougla	10 – 500 ms (podesivo)
Strujno opterecenje	5A / 250VAC
Montaza	35 mm DIN sina
Indikacija	3 LED: napajanje, zvezda, trougao

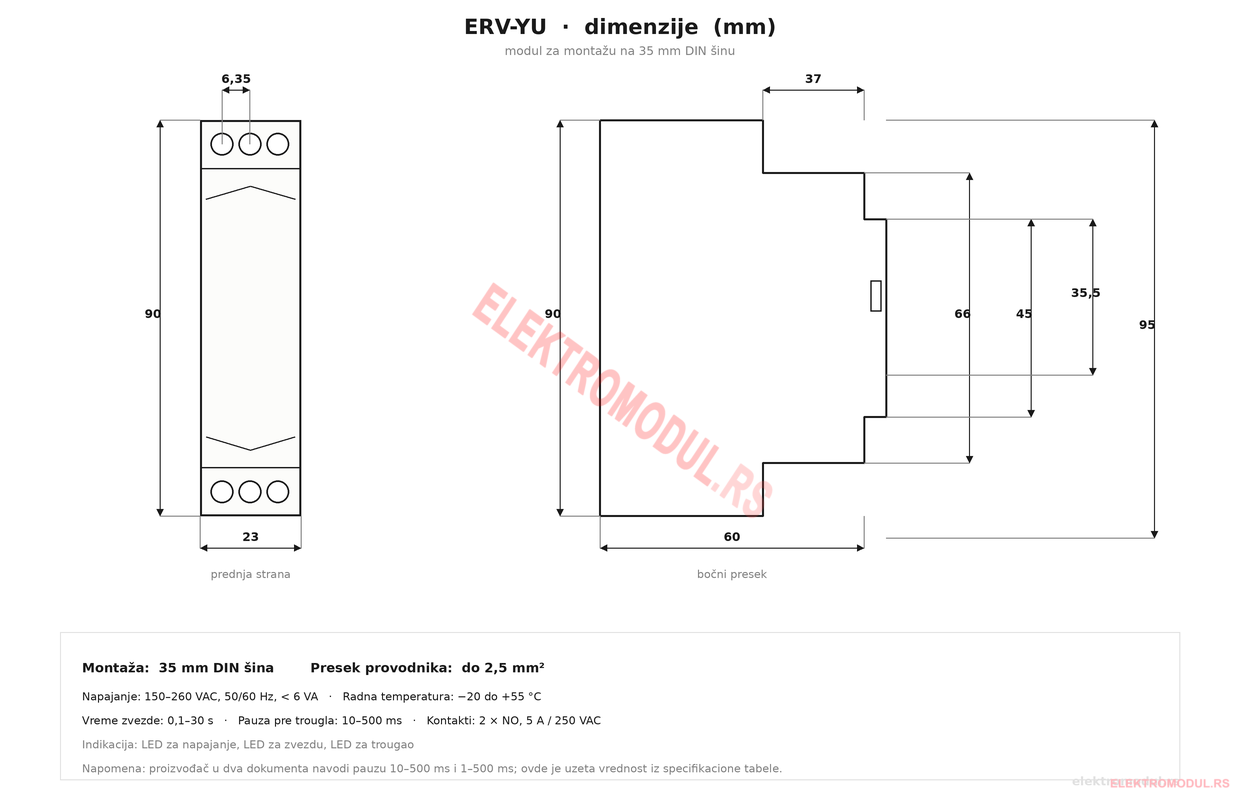

Dimenzije	23 x 90 x 60 mm
Presek provodnika	do 2,5 mm²
Radna temperatura	-20 do +55 °C

Princip rada

Motor se pokrece u sprezi zvezda, u kojoj namotaji dobijaju oko 58% mreznog napona, pa je polazna struja svedena na oko trecinu. Posle podesenog vremena prelazi se na spregu trougao i motor radi punim naponom.

Redosled rada:

Ukljucenjem napajanja zatvara se kontakt ⋏ i ukljucuje kontaktor zvezde. Traje podeseno vreme 0,1 – 30 s.
Kontakt ⋏ se otvara i sledi pauza 10 – 500 ms u kojoj su oba kontakta otvorena.
Zatvara se kontakt △, ukljucuje kontaktor trougla i motor radi tako do iskljucenja napajanja.

Pauza izmedju dva koraka je kljucna — sprecava da kontaktor zvezde i kontaktor trougla budu ukljuceni istovremeno, sto bi bio kratak spoj. Zato ovaj rele ima dva odvojena NO kontakta sa zajednickim prikljuckom L, a ne jedan preklopni kontakt.

Tri LED indikatora na celu pokazuju napajanje, aktivnu zvezdu i aktivan trougao.

Primena

Industrijski kontrolni ormari sa PLC-om ili rele logikom
Mekši start trofaznih motora — smanjenje polazne struje i udara na mrezu
Ventilatorski sistemi i hladjenje sa odlozenim iskljucenjem
Pumpni sistemi i automatska zalivanja
Kompresori i hidraulicni agregati
Solenoidni ventili u procesnim postrojenjima
Klimatizacija i HVAC sistemi

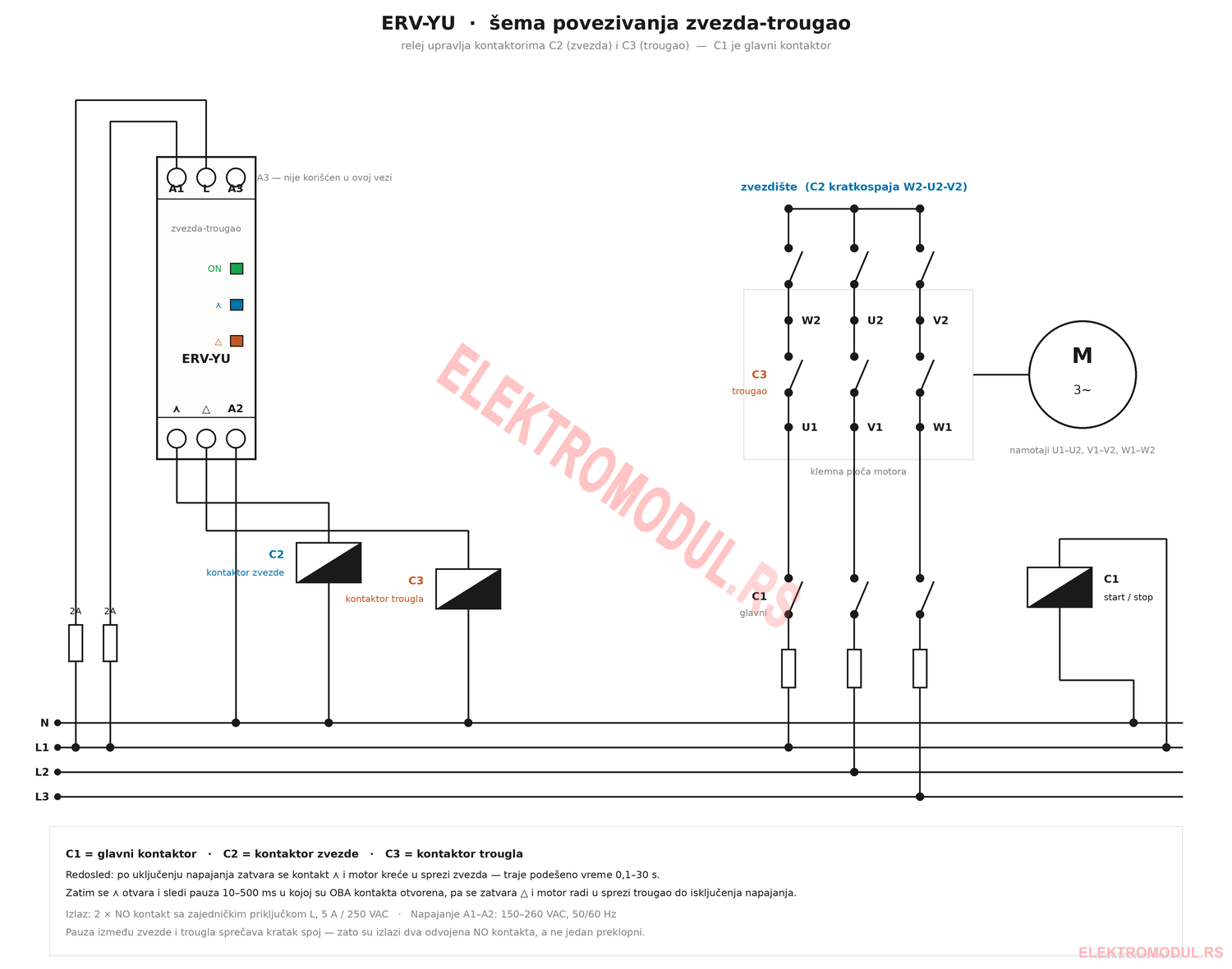

Povezivanje

Rele ima sest prikljucaka — tri gore i tri dole:

Prikljucak	Funkcija
A1 i A2	Napajanje 150-260 VAC
L	Zajednicki prikljucak oba izlazna kontakta
⋏	Izlaz za kalem kontaktora zvezde
△	Izlaz za kalem kontaktora trougla

Prikljucak L se dovodi sa faze preko osiguraca, a drugi kraj oba kalema ide na nulu. Kontakti su predvidjeni za 5 A / 250 VAC, sto je dovoljno za kalemove standardnih kontaktora. Motor se povezuje preko tri kontaktora: glavnog, kontaktora zvezde i kontaktora trougla — kontaktor zvezde kratkospaja krajeve namotaja (W2-U2-V2), a kontaktor trougla spaja U1-W2, V1-U2 i W1-V2.

Obavezno predvideti mehanicku i elektricnu blokadu izmedju kontaktora zvezde i trougla, kao dodatnu zastitu od istovremenog ukljucenja.
