Tajmer H3Y-4 cena Srbija

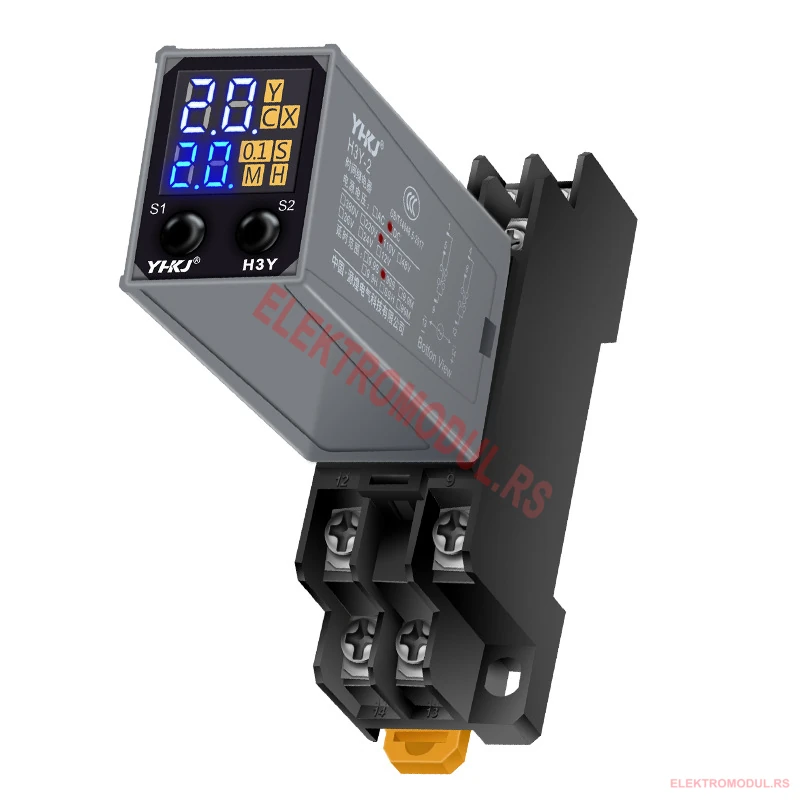

Industrijski tajmer H3Y-4 (220VAC Tajmer Multifunkcionalan 5A 4 x NO-NC 220VAC) je elektronski rele tajmer sa 220VAC napajanjem i 1 x rele izlazom. Osnovna funkcija: Multifunkcionalan. Kuciste za montazu u podnozje (kupuje se posebno), namenjen kontrolnim ormarima u industriji, automatici, klimatizaciji i pumpnim postrojenjima.
Tehnicke karakteristike H3Y-4
| Model | H3Y-4 |
| SAH kod | TREL017 |
| Napajanje | 220VAC 50/60Hz |
| Tip funkcije | Multifunkcionalan |
| Izlaz | Rele 5A |
| Strujno opterecenje | 5 A / 250 VAC |
| Montaza | Na Podnožije |
| Dimenzije | 27mm x 21mm x 53mm |
Princip rada
Multifunkcionalni rezim — na izboru vise vremenskih funkcija (ON Delay, OFF Delay, Cyclic, Interval) preko prekidaca na kucistu.
H3Y serija: H3Y serija je 4-polni tajmer sa snaznijim kontaktima (4 x NO-NC) za direktno pokretanje malih motora i solenoida bez dodatnog kontaktora.
Primena
- Industrijski kontrolni ormari sa PLC-om ili rele logikom
- Ventilatorski sistemi i hladjenje sa odlozenim iskljucenjem
- Pumpni sistemi i automatska zalivanja
- Kompresori i hidraulicni agregati
- Solenoidni ventili u procesnim postrojenjima
- Klimatizacija i HVAC sistemi
Povezivanje

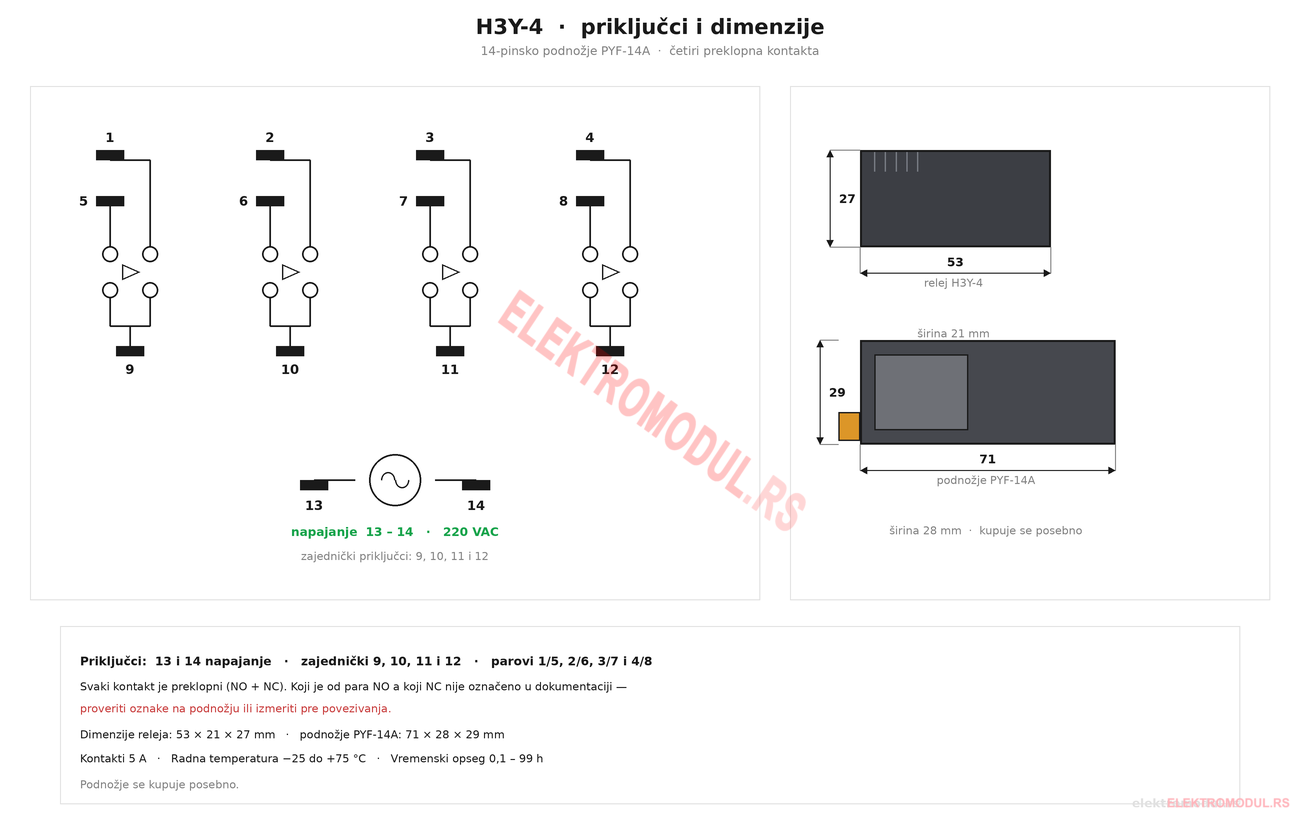

Tajmer se povezuje na napajanje 220VAC preko ulaznih klema označenih na uređaju. Uređaj se utiskuje u 14-pinsko podnožje PYF-14A (kupuje se posebno).
| Priključak | Funkcija |
|---|---|
| 13 i 14 | Napajanje 220 VAC |
| 9, 10, 11, 12 | Zajednički priključci — četiri preklopna kontakta |
| 1/5, 2/6, 3/7, 4/8 | Parovi kontakata (NO i NC) |
Koji je od para NO a koji NC nije označeno u dokumentaciji — proveriti oznake na podnožju ili izmeriti pre povezivanja.

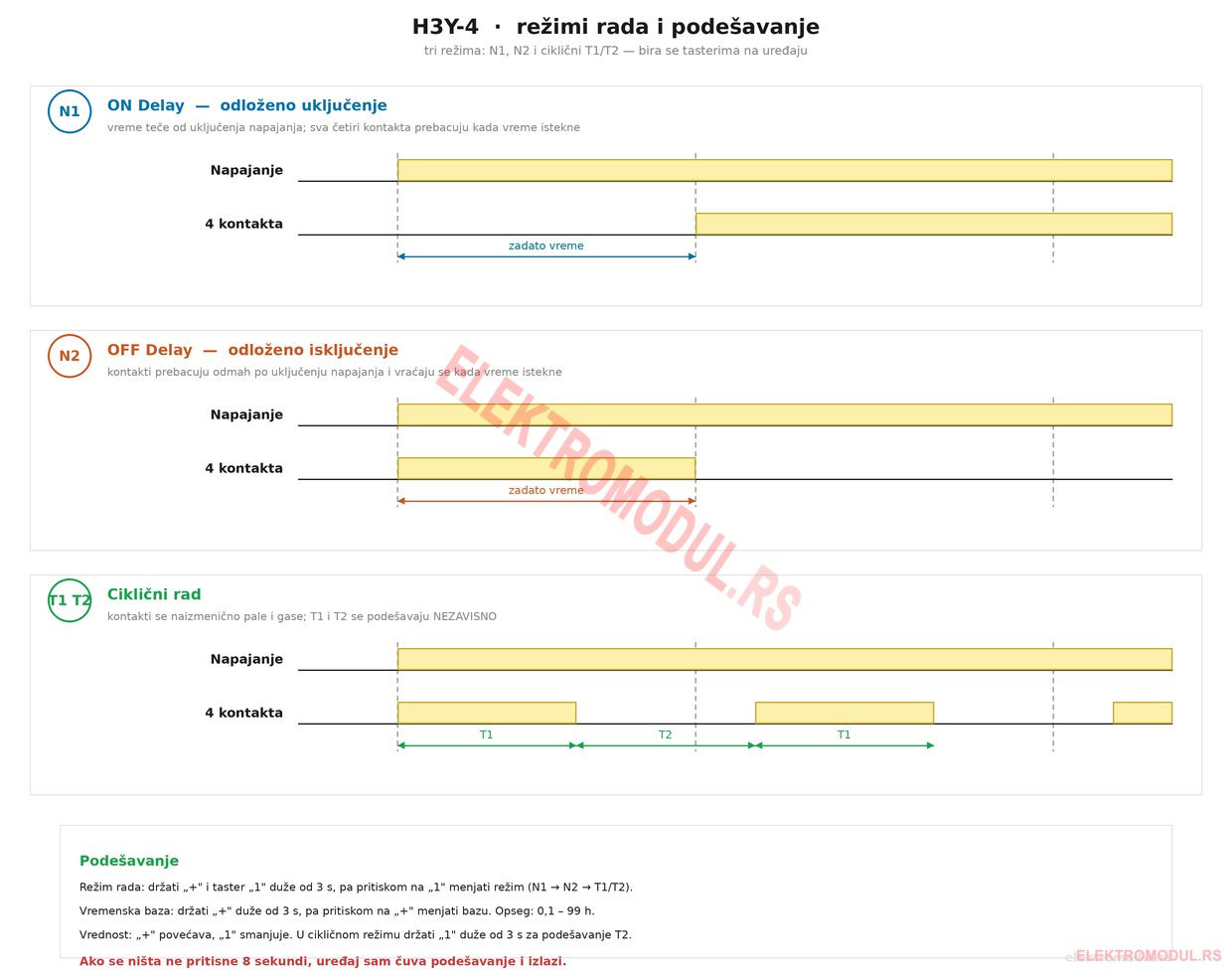

Tri režima rada:
- N1 — odloženo uključenje: vreme teče od uključenja napajanja, sva četiri kontakta prebacuju kada vreme istekne.
- N2 — odloženo isključenje: kontakti prebacuju odmah po uključenju napajanja i vraćaju se kada vreme istekne.
- T1 / T2 — ciklični rad: kontakti se naizmenično pale i gase, a vremena T1 i T2 se podešavaju nezavisno.
Podešavanje: režim rada — držati „+“ i taster „1″ duže od 3 s, pa pritiskom na „1″ menjati režim. Vremenska baza — držati „+“ duže od 3 s, pa menjati sa „+“. Vrednost — „+“ povećava, „1″ smanjuje; u cikličnom režimu držati „1″ duže od 3 s za T2. Ako se ništa ne pritisne 8 sekundi, uređaj sam čuva podešavanje i izlazi.
Opseg: 0,1 – 99 h · Radna temperatura: −25 do +75 °C · Dimenzije: 53 × 21 × 27 mm (podnožje PYF-14A: 71 × 28 × 29 mm).
Dostupan online u Srbiji preko industrijskim tajmerima kategorije.
Drugi modeli iz H3CR / H3Y / TREL serije (3)
| Slika | Model | Karakteristike |
|---|---|---|
 |
H3CR-A11 | 220V Tajmer Sa Jednim Vremenom 1 2 x Rele 220VAC |
 |
H3CR-A8 | 220VAC Tajmer ON Delay 2 x Rele 220VAC |
 |
H3CR-A8 | 24V AC/DC Tajmer ON Delay 2 x Rele 24V AC/DC |
