Tajmer TKB2B24D cena Srbija
Industrijski tajmer TKB2B24D je kompaktni utikačni rele tajmer u režimu ON Delay — kašnjenje pri uključenju. Napajanje je 24 V DC, vreme se podešava biračem na čelu u opsegu 0 – 10 s, a tačnost je ± 5 %.
Izlaz su dva preklopna kontakta od 7 A — jače nego kod većine tajmera ovog formata. Kućište je iste veličine kao kod MY2 releja: 28 × 21,5 × 64 mm, sa 8 pločastih pinova.
Podnožje se ne dobija uz tajmer. Pinovi su pločasti, ne okrugli — potrebno je podnožje PYF08A za 35 mm DIN šinu. Oktalno podnožje PF083A ne odgovara.
Tehnicke karakteristike TKB2B24D
| Model | TKB2B24D |
| SAH kod | REL056 |
| Napajanje | 24VDC |
| Tip funkcije | ON Delay |
| Vremenski opseg | 0 – 10 s, birač na čelu |
| Priključci | 8 pločastih pinova (MY2 raspored): kalem 13 – 14 · COM 9 / NC 1 / NO 5 · COM 12 / NC 4 / NO 8 |
| Podnožje | Nije uključeno — potreban tip PYF08A (pločasti pinovi) |
| Tačnost | ± 5 % od podešene vrednosti |
| Izlaz | Dva preklopna kontakta, 7 A |
| Strujno opterecenje | 7 A / 250 VAC |
| Montaza | Na Podnožije |
| Dimenzije | 28mm x 21,5mm x 64mm |
Princip rada
ON Delay rezim — relej se aktivira posle isteka podesenog vremena od trenutka kada je tajmer napajan. Standardni rezim za odlozeno ukljucenje motora, ventila, pumpi, grejaca.

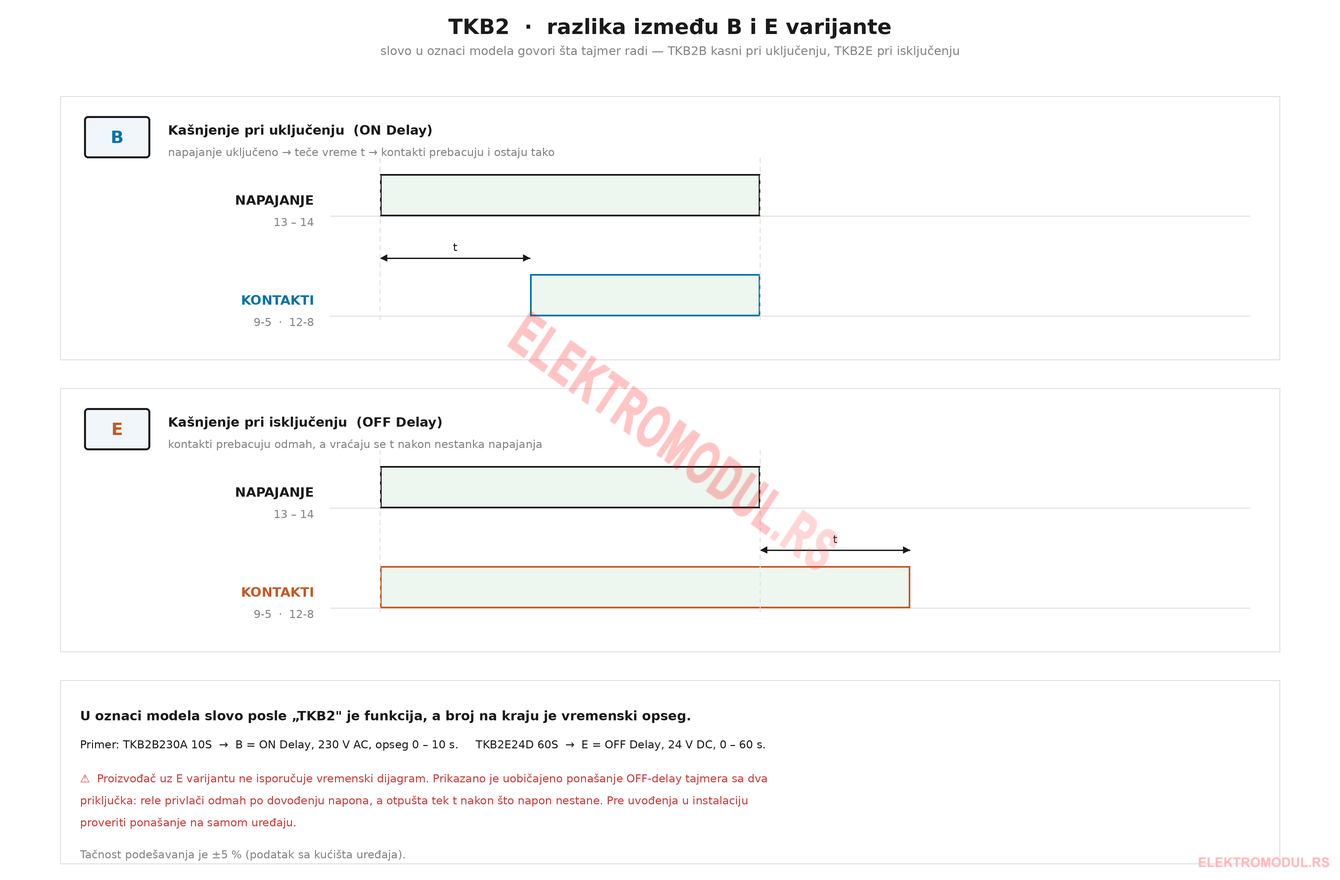

Šta znače slova u oznaci: posle „TKB2″ dolazi slovo funkcije, pa napon, pa vremenski opseg. B je ON Delay (kasni pri uključenju), E je OFF Delay (kasni pri isključenju). Tako je TKB2B24D 10s = ON Delay, 24 V DC, opseg 0 – 10 s.
Po dovođenju napajanja na kalem 13 – 14 teče podešeno vreme. Za to vreme kontakti stoje u mirovanju (COM na NC). Kada vreme istekne, oba kontakta prebacuju na NO i tu ostaju dok ima napajanja.
TKB2 serija: kompaktni utikačni tajmeri fiksne funkcije, bez izbora režima — jednostavni za primene gde treba samo jedno kašnjenje. Ako vam treba više funkcija u jednom uređaju, pogledajte DHC19M.
Primena
- Industrijski kontrolni ormari sa PLC-om ili rele logikom
- Ventilatorski sistemi i hladjenje sa odlozenim iskljucenjem
- Pumpni sistemi i automatska zalivanja
- Kompresori i hidraulicni agregati
- Solenoidni ventili u procesnim postrojenjima
- Klimatizacija i HVAC sistemi
Povezivanje

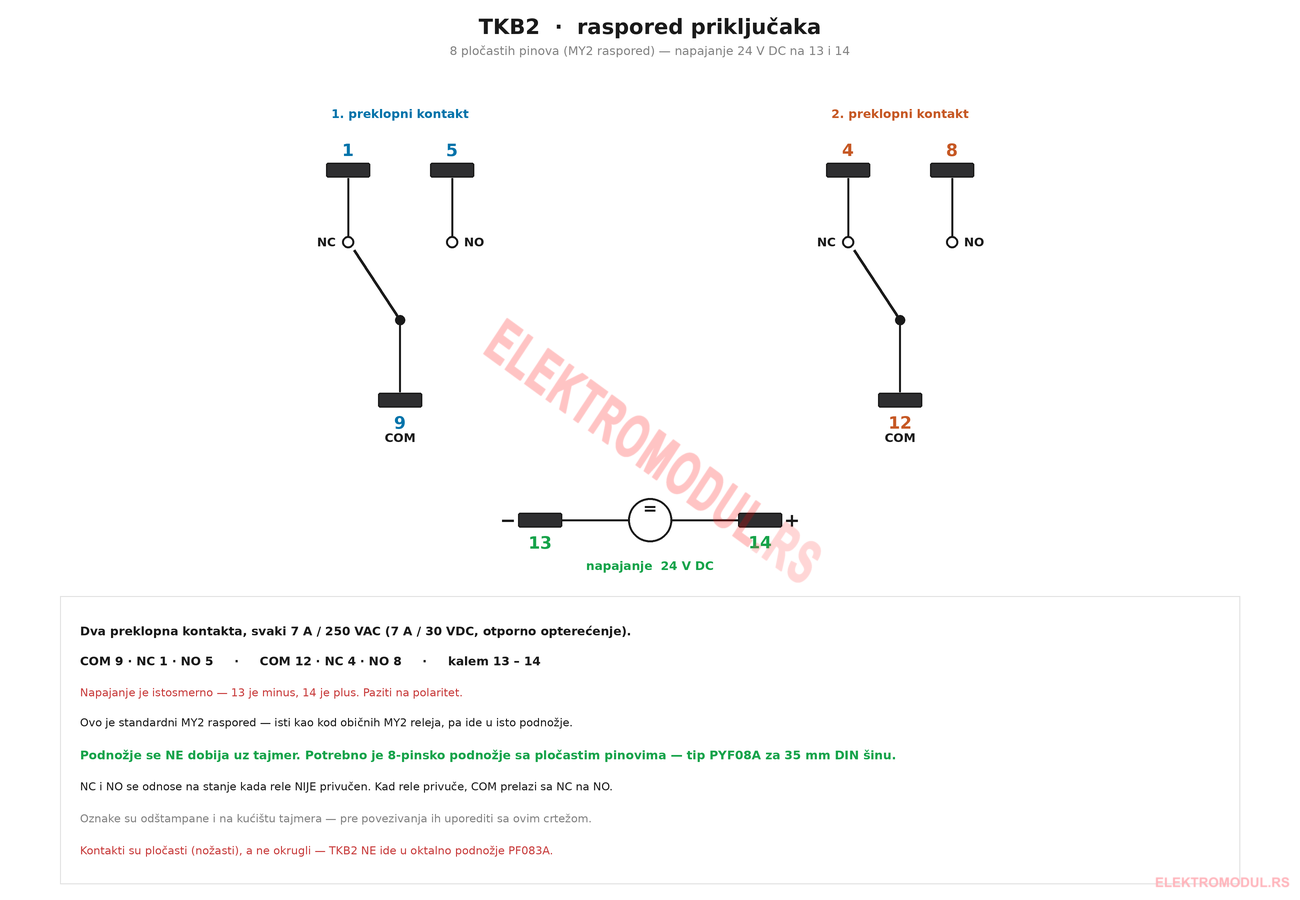

Tajmer se utiskuje u podnožje, a sve žice idu na podnožje:
| 13 i 14 | Kalem — napajanje 24 V DC (13 minus, 14 plus — paziti na polaritet) |
| 9 · 1 · 5 | 1. kontakt — COM 9, NC 1, NO 5 |
| 12 · 4 · 8 | 2. kontakt — COM 12, NC 4, NO 8 |
To je standardni MY2 raspored — isti kao kod običnih MY2 releja, pa TKB2 ide u isto podnožje. NC i NO se odnose na stanje kada rele nije privučen.
Pinovi su pločasti (nožasti), ne okrugli. TKB2 ne ulazi u oktalno podnožje PF083A — treba PYF08A.

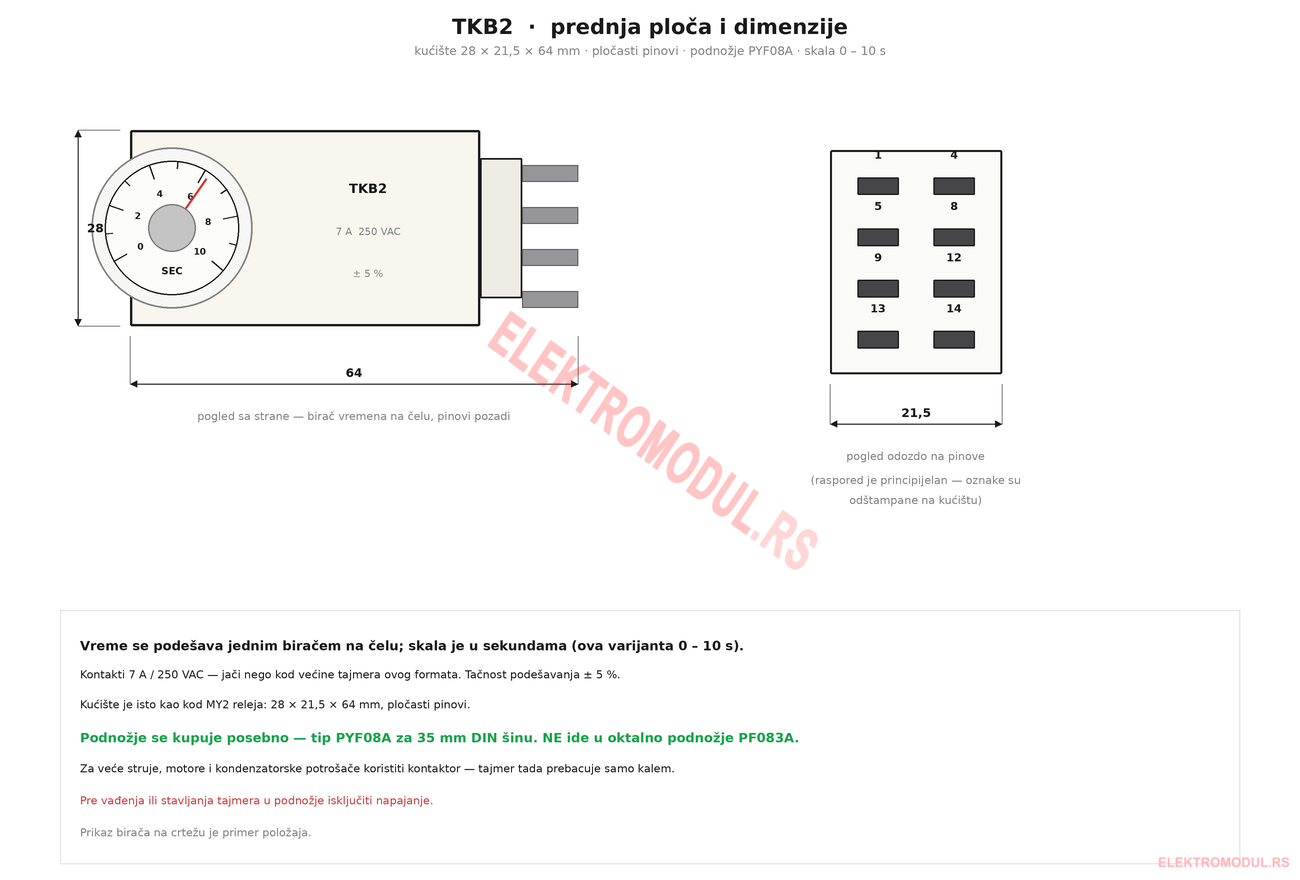

Raspored priključaka, razlika B i E varijante i dimenzije su na crtežima u galeriji iznad. Oznake su odštampane i na samom kućištu tajmera.
Svaki kontakt je 7 A / 250 VAC (7 A / 30 VDC, otporno opterećenje). Za motore i kondenzatorske potrošače koristiti kontaktor.
Dostupan online u Srbiji preko industrijskim tajmerima kategorije.
