Tajmer TKB2E230A cena Srbija
Industrijski tajmer TKB2E230A je kompaktni utikačni rele tajmer u režimu OFF Delay — kašnjenje pri isključenju. Napajanje je 230 V AC, vreme se podešava biračem na čelu u opsegu 0 – 10 s, a tačnost je ± 5 %.
Izlaz su dva preklopna kontakta od 7 A — jače nego kod većine tajmera ovog formata. Kućište je iste veličine kao kod MY2 releja: 28 × 21,5 × 64 mm, sa 8 pločastih pinova.
Podnožje se ne dobija uz tajmer. Pinovi su pločasti, ne okrugli — potrebno je podnožje PYF08A za 35 mm DIN šinu. Oktalno podnožje PF083A ne odgovara.
Tehnicke karakteristike TKB2E230A
| Model | TKB2E230A |
| SAH kod | REL055 |
| Napajanje | 230VAC |
| Tip funkcije | OFF Delay |
| Vremenski opseg | 0 – 10 s, birač na čelu |
| Priključci | 8 pločastih pinova (MY2 raspored): kalem 13 – 14 · COM 9 / NC 1 / NO 5 · COM 12 / NC 4 / NO 8 |
| Podnožje | Nije uključeno — potreban tip PYF08A (pločasti pinovi) |
| Tačnost | ± 5 % od podešene vrednosti |
| Izlaz | Dva preklopna kontakta, 7 A |
| Strujno opterecenje | 7 A / 250 VAC |
| Montaza | Na Podnožije |
| Dimenzije | 28mm x 21,5mm x 64mm |
Princip rada
OFF Delay rezim — relej se aktivira odmah po napajanju, a deaktivira se posle isteka podesenog vremena. Koristi se za odlozeno iskljucenje ventilatora, hladjenja, signalizacije.
Šta znače slova u oznaci: posle „TKB2″ dolazi slovo funkcije, pa napon, pa vremenski opseg. B je ON Delay (kasni pri uključenju), E je OFF Delay (kasni pri isključenju). Tako je TKB2E230A 10s = OFF Delay, 230 V AC, opseg 0 – 10 s.
Kontakti prebacuju odmah po dovođenju napajanja na kalem 13 – 14. Kada napajanje nestane, kontakti se ne vraćaju odmah nego tek pošto istekne podešeno vreme.
Napomena: proizvođač uz E varijantu ne isporučuje vremenski dijagram. Gore je opisano uobičajeno ponašanje OFF-delay tajmera sa dva priključka. Ako vam tačan trenutak prebacivanja kritično utiče na instalaciju, proverite ponašanje na samom uređaju pre ugradnje.
TKB2 serija: kompaktni utikačni tajmeri fiksne funkcije, bez izbora režima — jednostavni za primene gde treba samo jedno kašnjenje. Ako vam treba više funkcija u jednom uređaju, pogledajte DHC19M.
Primena
- Industrijski kontrolni ormari sa PLC-om ili rele logikom
- Ventilatorski sistemi i hladjenje sa odlozenim iskljucenjem
- Pumpni sistemi i automatska zalivanja
- Kompresori i hidraulicni agregati
- Solenoidni ventili u procesnim postrojenjima
- Klimatizacija i HVAC sistemi

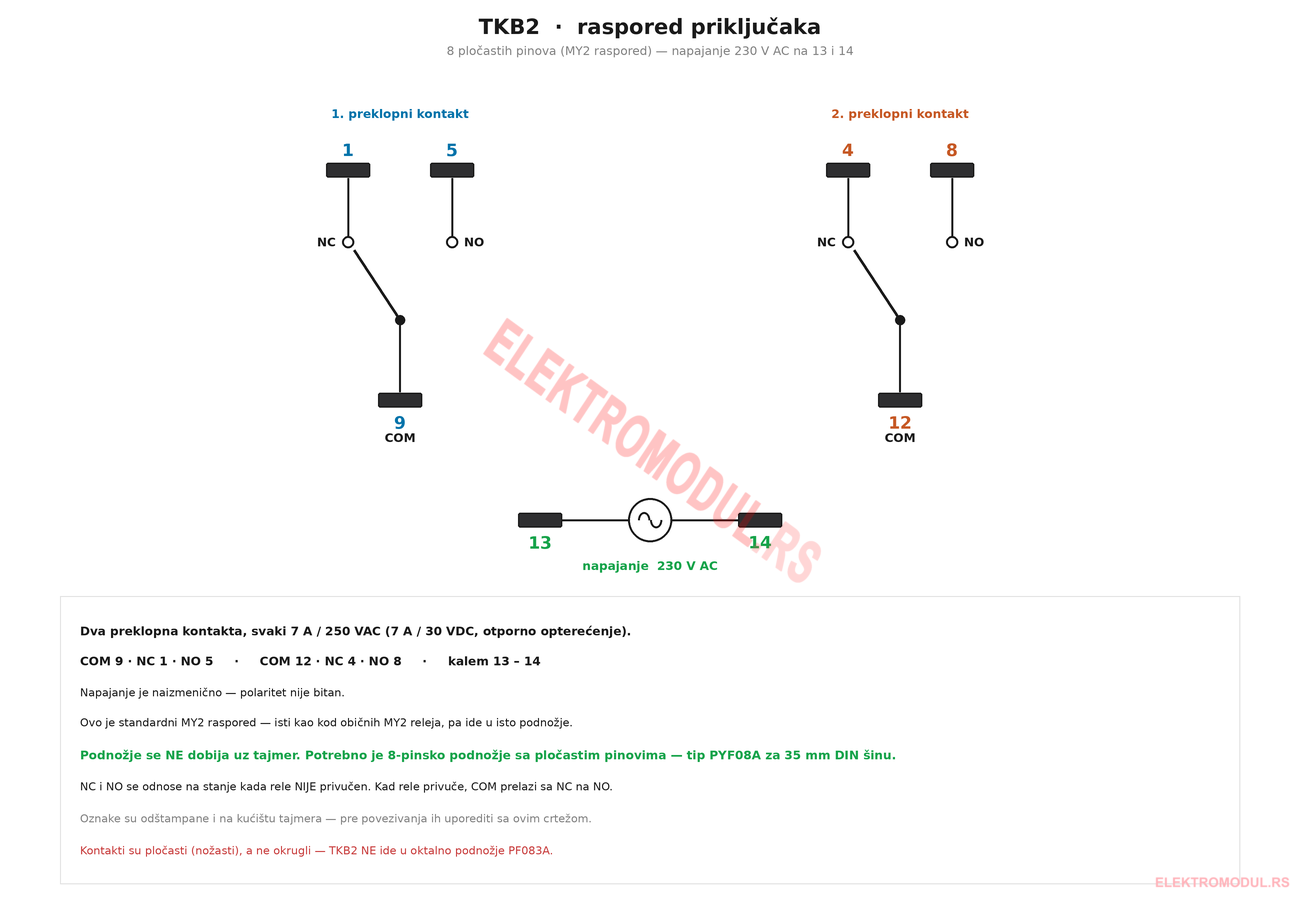

Povezivanje
Tajmer se utiskuje u podnožje, a sve žice idu na podnožje:
| 13 i 14 | Kalem — napajanje 230 V AC (polaritet nije bitan) |
| 9 · 1 · 5 | 1. kontakt — COM 9, NC 1, NO 5 |
| 12 · 4 · 8 | 2. kontakt — COM 12, NC 4, NO 8 |
To je standardni MY2 raspored — isti kao kod običnih MY2 releja, pa TKB2 ide u isto podnožje. NC i NO se odnose na stanje kada rele nije privučen.
Pinovi su pločasti (nožasti), ne okrugli. TKB2 ne ulazi u oktalno podnožje PF083A — treba PYF08A.
Raspored priključaka, razlika B i E varijante i dimenzije su na crtežima u galeriji iznad. Oznake su odštampane i na samom kućištu tajmera.
Svaki kontakt je 7 A / 250 VAC (7 A / 30 VDC, otporno opterećenje). Za motore i kondenzatorske potrošače koristiti kontaktor.
Dostupan online u Srbiji preko industrijskim tajmerima kategorije.
Drugi modeli iz TKB2 serije (6)
| Slika | Model | Karakteristike |
|---|---|---|
 |
TKB2B230A | 10s Tajmer ON Delay Rele 230VAC |
 |
TKB2B230A | 60s Tajmer ON Delay Rele 230VAC |
 |
TKB2B24D | 10s Tajmer ON Delay Rele 24VDC |
 |
TKB2E230A | 60s Tajmer OFF Delay Rele 230VAC |
 |
TKB2E24D | 10s Tajmer OFF Delay Rele 24VDC |
 |
TKB2E24D | 60s Tajmer OFF Delay Rele 24VDC |
