Granični prekidač XCE103C sa klipom i čeličnim rolerom 1NO+1NC IP65 – Cena Srbija
XCE103C je granični prekidač (limit switch) sa pritisnim klipom na čijem vrhu je čelični točkić (roler) – okida kada pokretni deo mašine pređe preko rolera i potisne klip u kućište. Ima jedan NO i jedan NC kontakt sa skokovitim prebacivanjem, opterećenje 3 A na 240 V AC i kućište zaštićeno po IP65.
Roler omogućava da brega, klizač ili ivica predmeta prelazi preko prekidača bočno, bez struganja po klipu, pa se koristi kao krajnji prekidač na putanji koja se stalno ponavlja.

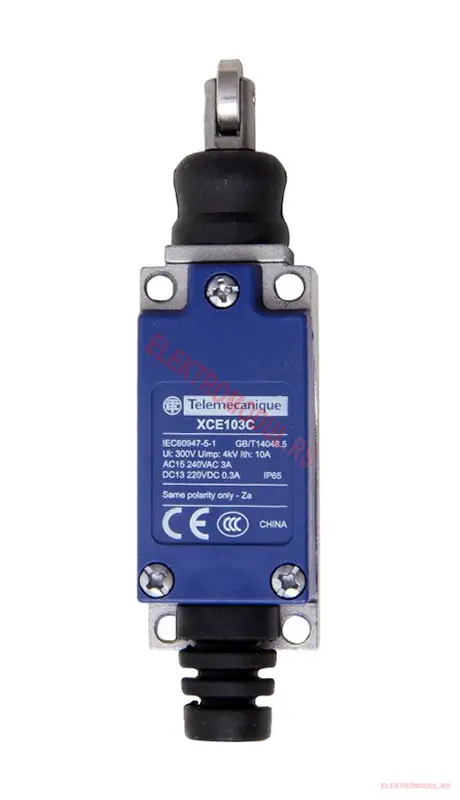

Na kućištu prekidača otisnuta je oznaka Telemecanique XCE103C, sa podacima IEC 60947-5-1, GB/T 14048.5, CE i CCC.
Tehničke specifikacije
| Oznaka na kućištu | Telemecanique XCE103C |
|---|---|
| Aktivator | pritisni klip sa povratnom oprugom i čeličnim rolerom |
| Smer nailaska | bočno preko rolera, u jednom pravcu |
| Kontakti | 1 NO + 1 NC, skokovito prebacivanje (snap action), oblik Za |
| Opterećenje AC | 3 A / 240 V AC (AC-15) |
| Opterećenje DC | 0,3 A / 220 V DC (DC-13) |
| Termička struja Ith | 10 A |
| Izolacija / Uimp | Ui 300 V · Uimp 4 kV |
| Sila okidanja | najviše 9 N |
| Brzina nailaska | 5 mm/s do 0,5 m/s, najviše 120 ciklusa u minuti |
| Mehanički vek | 10.000.000 ciklusa |
| Električni vek | 800.000 ciklusa (3 A / 220 V AC) |
| Zaštita | IP65 |
| Radna temperatura | −25 do +70 °C |
| Priključak | stezaljke sa zavrtnjem 1 × 1,5 mm², gumena uvodnica za kabl Ø 6–9 mm |
| Dimenzije | 28 × 25 × 112 mm |
| Masa | oko 126 g |
| Standardi | IEC 60947-5-1, GB 14048.5, CE, CCC |
Gde se koristi
- krajnji položaj stola, klizača ili kolica na mašini, gde breg prelazi preko rolera
- brojanje i detekcija prolaza na transportnim trakama i linijama
- položaj vrata, kapija i zaklona sa brežnom pločom
- zaštitno zaustavljanje pre mehaničkog graničnika
Povezivanje
- Isključite napajanje kola.
- Kabl uvucite kroz gumenu uvodnicu na dnu kućišta.
- Za signal „aktivno kad je pritisnut“ koristite NO par, a za signal „prekid kad je pritisnut“ NC par.
- Pričvrstite kućište tako da breg prelazi preko rolera u pravcu u kome se roler okreće.
- Proverite okidanje rukom pre puštanja mašine u rad.
Oba kontakta moraju biti na istom polu (oznaka „Same polarity only – Za“ na kućištu) – ne vezujte NO i NC na različite faze ili polaritete.
Poređenje sa srodnim graničnim prekidačima
Česta pitanja
Koja je razlika u odnosu na mačji brk?
Mačji brk okida na lak dodir iz bilo kog pravca. Klip sa rolerom traži jasan pritisak u jednom pravcu (do 9 N), pa ne okida slučajno od vibracija ili sitnih predmeta.
Može li da radi sa 24 V DC za PLC?
Da. Kontakti su predviđeni za do 220 V DC i 0,3 A, što pokriva ulaze PLC-a i releje na 24 V.
Može li direktno da uključi motor?
Ne. Na 240 V AC kontakti nose 3 A za upravljačka kola (kalem kontaktora, relej). Motor se uključuje preko kontaktora.
Koliko brzo sme da naiđe breg?
Najviše 0,5 m/s. Brži nailazak opterećuje roler i klip i skraćuje vek prekidača.
