PJ-307 3.5mm stereo audio utičnica za štampanu pločicu, 5 pinova, zelena – Cena Srbija

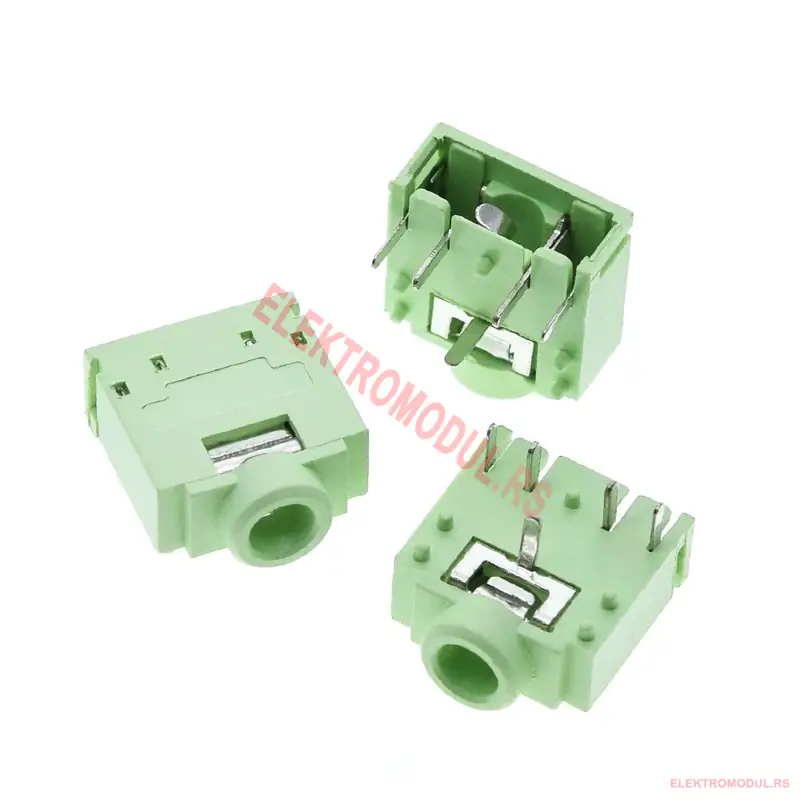

PJ-307 je ženska audio utičnica 3,5 mm za stereo utikač, koja se lemi direktno na štampanu pločicu, sa otvorom okrenutim ka ivici ploče. Ima 5 izvoda: masu i po dva izvoda za levi i desni kanal, sa prekidačkim kontaktima koji se otvaraju kad se utikač utakne.

Ovaj oglas je za utičnicu u zelenom boji. Zelena boja se po uobičajenom kodu za računarski zvuk koristi za izlaz za slušalice i zvučnike (line out). Ista utičnica postoji i u drugim bojama – vidi tabelu ispod.

Mere i raspored izvoda (sa crteža proizvođača)

Po šemi sa crteža: izvod 1 je masa, a izvodi 2–3 i 4–5 su dva kanala – svaki sa svojim prekidačkim kontaktom.

Gde se koristi

• izlaz za slušalice ili ulaz za mikrofon na sopstvenoj pločici (pojačalo, DAC, Bluetooth prijemnik)
• zamena utičnice na matičnoj ploči, zvučnoj kartici, monitoru ili igrački
• projekti sa Arduino i ESP32 pločicama gde zvuk ide na 3,5 mm priključak

Lemljenje

1. Utičnicu postavite na ploču tako da tiplovi uđu u rupe – oni drže položaj i pri utikanju utikača.
2. Zalemite svih 5 izvoda; prekidačke izvode koje ne koristite takođe zalemite radi mehaničke čvrstine.
3. Ommetrom proverite masu i kanale pre puštanja u rad.

Poređenje sa srodnim audio konektorima

Slika	Proizvod	Vrsta	Korpa
	PJ-307 3.5mm stereo audio utičnica za štampanu pločicu, 5 pinova, roze – Cena Srbija	PJ-307 za pločicu, roze	🛒 U korpu
	PJ-307 3.5mm stereo audio utičnica za štampanu pločicu, 5 pinova, crna – Cena Srbija	PJ-307 za pločicu, crna	🛒 U korpu
	3.5mm stereo audio utičnica ženska za panel sa maticom, 5 pinova – Cena Srbija	za panel sa maticom, 5 pinova	🛒 U korpu
	3.5mm stereo audio utikač muški za lemljenje sa zaštitnom oprugom – Cena Srbija	muški utikač za lemljenje	🛒 U korpu
	PJ392 3.5mm Stereo Ženski Utičnica sa Vijkom, Audio Konektor	cilindrična sa navojem M6	🛒 U korpu
	3.5mm Crna Panel Montažna Audio Utičnica, Pozlaćena, 3 Pola sa Maticama	za panel, pozlaćena	🛒 U korpu
	PJ-307 3.5mm stereo audio utičnica za štampanu pločicu, 5 pinova, zelena – Cena Srbija (ova strana)	PJ-307 za pločicu, zelena	🛒 U korpu

Česta pitanja

Razlikuju li se boje po nečemu osim izgleda?

Ne – mere, izvodi i kontakti su isti. Boja služi da korisnik razlikuje priključke na uređaju (npr. zeleni za slušalice, roze za mikrofon).

Da li odgovara utikač za slušalice sa mikrofonom (4 kontakta)?

Utikač ulazi, ali utičnica ima samo tri kontakta za signal (vrh, prsten, masa), pa mikrofon na četvorokontaktnom utikaču neće raditi.

Poručite online u Srbiji.
