V-15-1C25 Mikro Prekidač 1NO + 1NC 15A 250VAC

V-15-1C25 Mikro Prekidač 1NO + 1NC 15A 250VAC – Cena Srbija

Industrijski mikro prekidač V-15-1C25 sa direktnim plunger-om (bez poluge) u klasičnom formatu 28×16×10 mm — V-15 format za aplikacije gde objekat dolazi tačno na centar prekidača. 1NO + 1NC, snap-action, 15 A na 250 VAC, sila aktivacije ~3 N, hod ~1,5 mm. Idealan za vrata mašina, panele kontrole, sigurnosne interlock-e.

Glavne karakteristike V-15-1C25

• Tip: Mikro prekidač (snap-action), SPDT
• Konfiguracija: 1NO + 1NC (jedan normalno otvoren + jedan normalno zatvoren kontakt)
• Nominalna struja: 15 A
• Nominalni napon: 250 VAC / 30 VDC
• Aktuator: Plunger (dugme bez poluge)
• Tip kontakta: Bakarni (visoka provodljivost, niska otpornost)
• Materijal kućišta: Plastika (vatrootporna, samogasiva)
• Životni vek: ≥ 1.000.000 mehaničkih ciklusa
• Mehanizam: Snap-action (nagli prekid kontakta — sprečava varničenje)

Tehničke specifikacije

Aktuator i kako radi

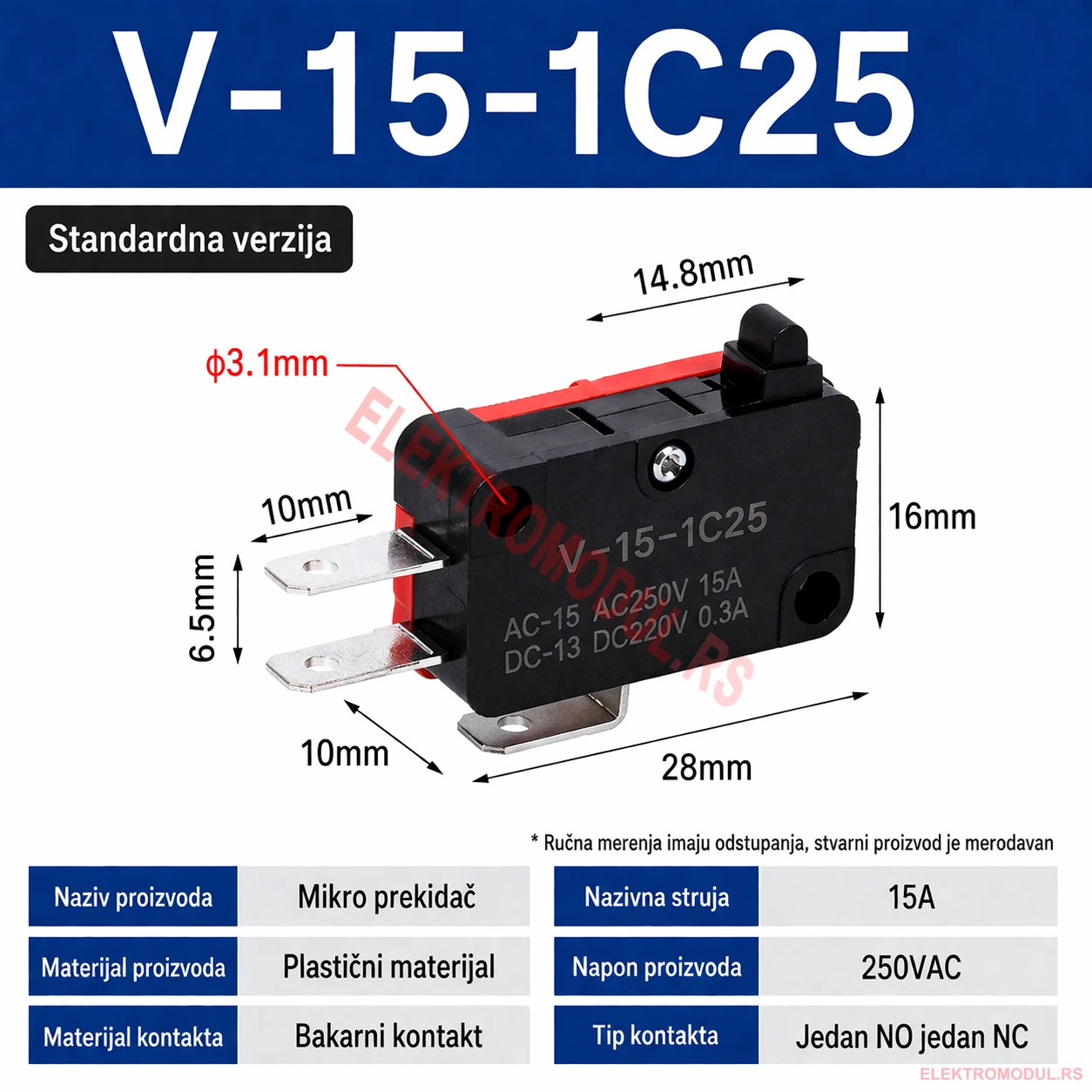

V-15-1C25 ima direktan plunger (dugme) bez poluge — aktivira se ravnim pritiskom na vrh. Format 28×16×10 mm sa φ3,1 mm rupama za fiksiranje. Idealan za aplikacije gde objekat dolazi tačno na centar prekidača (vrata, ploče, kontaktne ploče). Snap-action mehanizam, sila aktivacije ~3 N, hod plunger-a ~1,5 mm.

Šta znači 1NO + 1NC (SPDT)

Mikro prekidač ima tri terminala: COM (zajednički), NO (Normalno Otvoren) i NC (Normalno Zatvoren). U mirovanju je COM spojen sa NC. Kada se aktuator pritisne, kontakt se naglo prebacuje (snap-action) — COM se otvara od NC i zatvara prema NO. Tako jedan prekidač može istovremeno da uključi jedno kolo i isključi drugo, što ga čini idealnim za logiku detekcije pozicije, sigurnosne interlock-e i izbor jedne od dve linije.

V-15-1C25 u poređenju sa srodnim mikro prekidačima

Primena V-15-1C25 mikro prekidača

• Vrata orman i mašina — direktan pritisak ploče vrata na plunger
• Tasteri stop/start — kratkohodni prekidači za panele kontrole
• Bezbednosni interlock — vrata mora biti zatvorena (pritisak na plunger) da bi mašina radila
• Detekcija poklopca — pekarske, mlekarske, šeflemske mašine
• Klizne kontrole — kraj hoda klizne ploče direktno pritiska plunger
• Kućni aparati — frižideri (alarmni prekidač vrata), mašine za pranje sudova

Povezivanje — koji terminal je koji

• Terminal 1 (COM): zajednički — uvek spojen na jednu stranu kola
• Terminal 2 (NO — Normalno Otvoren): spaja se sa COM kada je aktuator pritisnut
• Terminal 3 (NC — Normalno Zatvoren): spojen sa COM u mirovanju, prekida se kada je aktuator pritisnut

Ako koristiš samo NO funkciju (npr. za signalizaciju da je vrata zatvorena), spoji COM i NO. Ako koristiš samo NC funkciju (sigurnosni prekidač koji prekida kolo kad nešto nije u redu), spoji COM i NC.

Često postavljana pitanja

Šta znači „snap-action“?

Snap-action ili „nagli prekid“ je mehanizam koji obezbeđuje da se kontakt otvara/zatvara brzo i potpuno, bez obzira na brzinu pritiska aktuatora. Bez ovog mehanizma, prekidač bi mogao da „lebdi“ između otvorenog i zatvorenog stanja kada se aktuator polako pomera, što izaziva varničenje, gubitak signala i kratkog veka kontakata. Snap-action mehanizam koristi oprugu koja se napunjava do tačke prelaza, pa naglo otpušta — kontakt prebacuje za nekoliko milisekundi.

Mogu li ovaj prekidač da koristim sa Arduino-m?

Da, savršeno je pogodan kao digitalni ulaz za Arduino, ESP32, Raspberry Pi i druge mikrokontrolere. Spoji COM na GND, NO na digitalni pin sa internim pull-up otpornikom (`INPUT_PULLUP`). Pin čita HIGH u mirovanju, a LOW kada je prekidač aktiviran. Za debouncing (eliminaciju vibracija kontakta), dodaj 100 nF kondenzator paralelno sa prekidačem ili koristi softverski debounce.

Da li mogu da prekidam 15A na 12 V DC?

Da. Nominalna struja od 15 A važi za AC 250V opterećenja. Za DC opterećenja na nižim naponima (12 V, 24 V), prekidač podnosi i veće struje pošto je DC sa istom strujom manje stresno (nema preklapanja faza). Glavni limit za DC je induktivnost opterećenja — za releje, motore i magnete preporučuje se freewheeling dioda paralelno sa opterećenjem.

Mogu li dva prekidača da povežem paralelno?

Da, ali pažljivo. Paralelna veza dva NO kontakta čini OR logiku (oba prekidača aktiviraju kolo). Paralelna veza dva NC kontakta čini I logiku (oba moraju biti otpuštena da bi kolo bilo aktivno). Često se koristi za višestruke krajnje prekidače (npr. više sigurnosnih senzora na vratima — bilo koji da se otvori, mašina staje).

Koliko može da izdrži preopterećenje?

Prekidač podnosi kratkotrajno preopterećenje do 5× nominalne struje (~75 A) u trajanju od nekoliko stotina milisekundi. Ovo se koristi za zaštitu opterećenja sa velikom strujom uključenja (motori, transformatori, sijalice sa žarnom niti). Trajno prekoračenje nominalne struje uništava kontakt usled topljenja bakarnih segmenata.

Da li je vodootporan?

Standardni V-15-1C25 model nema IP zaštitu (otvoren plastični kućište) i NIJE pogodan za vlažna ili prašnjava okruženja. Za takve aplikacije koristi mikro prekidače sa dodatnim plastičnim kućištem (IP65/IP67) ili klasične krajnje prekidače u industrijskom kućištu.

Kako se priključuje na žicu?

Terminali su tipa quick-connect 4,8 × 0,5 mm (Faston). Najlakše: koristi presovne terminale ženski Faston 4,8 mm i prikrupiraj žicu (0,5–1,5 mm² kabl) crimping kleštima. Alternativno se može lemiti, ali je zbog čistoće rada preporučljiv crimp. Za žice presek 1,5 mm² i veći, moguća je i direktna lemna konekcija na izvod.

U paketu

• 1 × Mikro prekidač V-15-1C25 1NO + 1NC 15A 250VAC

Drugi modeli iz Z/V-15 serije (6)

Slika	Model	Karakteristike
	V-151-1C25	Mikro Prekidač 1NO + 1NC 15A 250VAC
	V-152-1C25	Mikro Prekidač 1NO + 1NC 15A 250VAC
	V-153-1C25	Mikro Prekidač 1NO + 1NC 15A 250VAC
	V-154-1C25	Mikro Prekidač 1NO + 1NC 15A 250VAC
	V-155-1C25	Mikro Prekidač 1NO + 1NC 15A 250VAC
	V-156-1C25	Mikro Prekidač 1NO + 1NC 15A 250VAC

Mikro prekidač V-15-1C25 sa snap-action mehanizmom, 1NO + 1NC kontaktima i nominalnom strujom 15 A na 250 VAC — pouzdan industrijski prekidač za krajnje prekidače, sigurnosne interlock-e, automate, alate i mašine. Dostupan online u Srbiji.
