QS-5GL5S Mikro Prekidač 1NO + 1NC 5A 250VAC – Cena Srbija

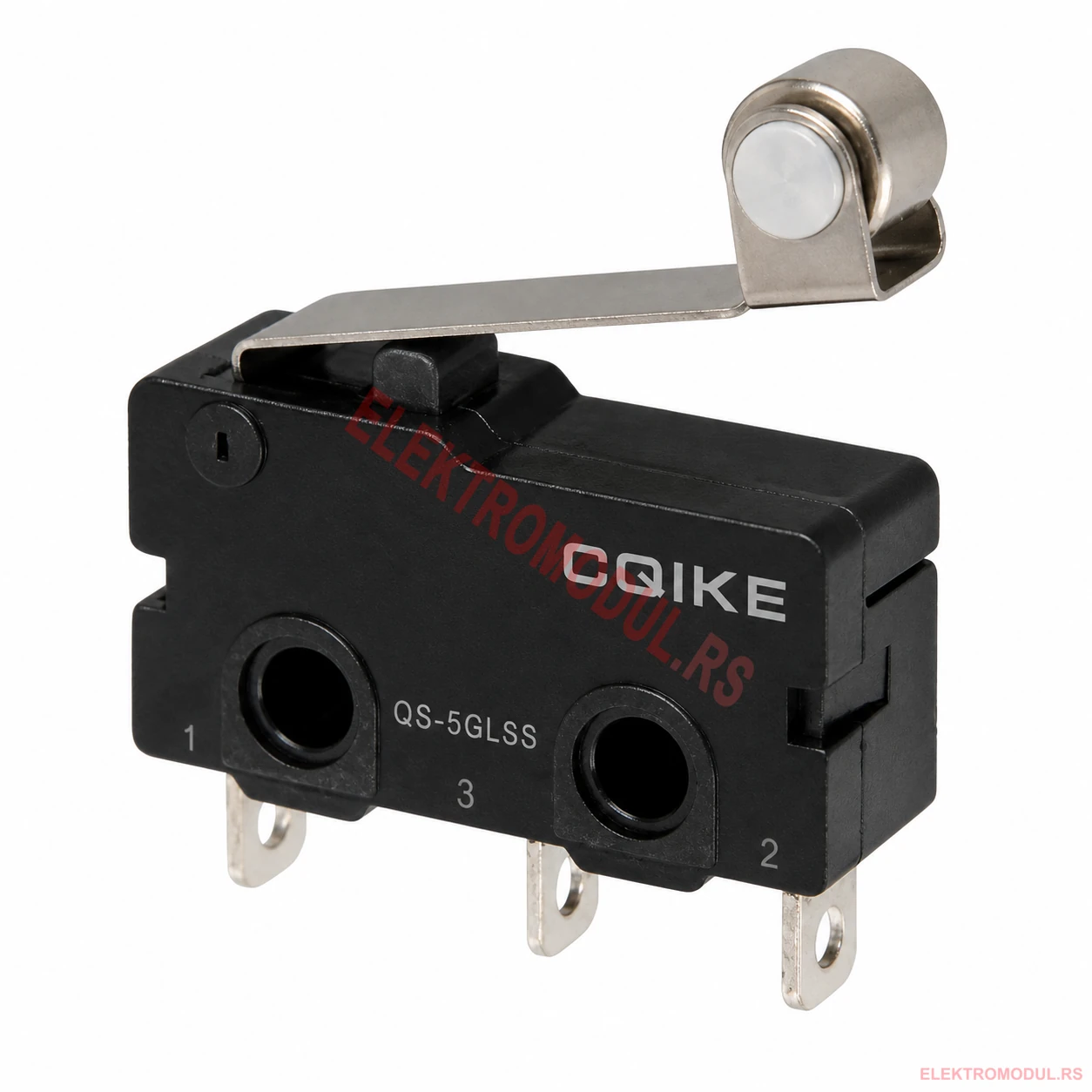

Mikro prekidač QS-5GL5S sa polugom i metalnim rolerom (točkićem) — varijanta za klizne mehanike, ekscentre i pokretne trake. Roler eliminiše habanje poluge pri brzom prolazu objekta. 1NO + 1NC, snap-action, 5 A na 250 VAC. Najbolji izbor za 3D štampač krajnje prekidače, CNC home senzore, transportere.

Glavne karakteristike QS-5GL5S

• Tip: Mikro prekidač (snap-action), SPDT
• Konfiguracija: 1NO + 1NC (jedan normalno otvoren + jedan normalno zatvoren kontakt)
• Nominalna struja: 5 A
• Nominalni napon: 250 VAC / 30 VDC
• Aktuator: Poluga sa rolerom (točkićem)
• Tip kontakta: Bakarni (visoka provodljivost, niska otpornost)
• Materijal kućišta: Plastika (vatrootporna, samogasiva)
• Životni vek: ≥ 1.000.000 mehaničkih ciklusa
• Mehanizam: Snap-action (nagli prekid kontakta — sprečava varničenje)

Tehničke specifikacije

Aktuator i kako radi

QS-5GL5S ima polugu sa rolerom (metalnim točkićem) na vrhu. Roler pruža gladak prelaz preko nepravilnih ili pokretnih površina, smanjujući trenje i habanje poluge. Idealan za detekciju ekscentara, pokretnih traka i kliznih mehanizama gde se prekidač aktivira u brzom prolazu. Sila aktivacije ~150 g, prekidač podnosi visoke brzine prebacivanja.

Šta znači 1NO + 1NC (SPDT)

Mikro prekidač ima tri terminala: COM (zajednički), NO (Normalno Otvoren) i NC (Normalno Zatvoren). U mirovanju je COM spojen sa NC. Kada se aktuator pritisne, kontakt se naglo prebacuje (snap-action) — COM se otvara od NC i zatvara prema NO. Tako jedan prekidač može istovremeno da uključi jedno kolo i isključi drugo, što ga čini idealnim za logiku detekcije pozicije, sigurnosne interlock-e i izbor jedne od dve linije.

QS-5GL5S u poređenju sa srodnim mikro prekidačima

Primena QS-5GL5S mikro prekidača

• 3D štampači i CNC — krajnji prekidači X/Y/Z osa, idealni jer roler trpi brze pokrete
• Pokretne trake — brojanje proizvoda u prolazu (visoka brzina ne troši polugu)
• Ekscentar mehanizmi — detekcija položaja u rotirajućim mehanizmima
• Klizne fioke — gladak ulaz/izlaz bez „škripanja“
• Liftovi i rampe — krajnji prekidači sa sigurnim prelazom u oba smera
• DIY robotika — sve aplikacije gde je potrebna brza i tiha aktivacija

Povezivanje — koji terminal je koji

• Terminal 1 (COM): zajednički — uvek spojen na jednu stranu kola
• Terminal 2 (NO — Normalno Otvoren): spaja se sa COM kada je aktuator pritisnut
• Terminal 3 (NC — Normalno Zatvoren): spojen sa COM u mirovanju, prekida se kada je aktuator pritisnut

Ako koristiš samo NO funkciju (npr. za signalizaciju da je vrata zatvorena), spoji COM i NO. Ako koristiš samo NC funkciju (sigurnosni prekidač koji prekida kolo kad nešto nije u redu), spoji COM i NC.

Često postavljana pitanja

Šta znači „snap-action“?

Snap-action ili „nagli prekid“ je mehanizam koji obezbeđuje da se kontakt otvara/zatvara brzo i potpuno, bez obzira na brzinu pritiska aktuatora. Bez ovog mehanizma, prekidač bi mogao da „lebdi“ između otvorenog i zatvorenog stanja kada se aktuator polako pomera, što izaziva varničenje, gubitak signala i kratkog veka kontakata. Snap-action mehanizam koristi oprugu koja se napunjava do tačke prelaza, pa naglo otpušta — kontakt prebacuje za nekoliko milisekundi.

Mogu li ovaj prekidač da koristim sa Arduino-m?

Da, savršeno je pogodan kao digitalni ulaz za Arduino, ESP32, Raspberry Pi i druge mikrokontrolere. Spoji COM na GND, NO na digitalni pin sa internim pull-up otpornikom (`INPUT_PULLUP`). Pin čita HIGH u mirovanju, a LOW kada je prekidač aktiviran. Za debouncing (eliminaciju vibracija kontakta), dodaj 100 nF kondenzator paralelno sa prekidačem ili koristi softverski debounce.

Da li mogu da prekidam 5A na 12 V DC?

Da. Nominalna struja od 5 A važi za AC 250V opterećenja. Za DC opterećenja na nižim naponima (12 V, 24 V), prekidač podnosi i veće struje pošto je DC sa istom strujom manje stresno (nema preklapanja faza). Glavni limit za DC je induktivnost opterećenja — za releje, motore i magnete preporučuje se freewheeling dioda paralelno sa opterećenjem.

Mogu li dva prekidača da povežem paralelno?

Da, ali pažljivo. Paralelna veza dva NO kontakta čini OR logiku (oba prekidača aktiviraju kolo). Paralelna veza dva NC kontakta čini I logiku (oba moraju biti otpuštena da bi kolo bilo aktivno). Često se koristi za višestruke krajnje prekidače (npr. više sigurnosnih senzora na vratima — bilo koji da se otvori, mašina staje).

Koliko može da izdrži preopterećenje?

Prekidač podnosi kratkotrajno preopterećenje do 5× nominalne struje (~25 A) u trajanju od nekoliko stotina milisekundi. Ovo se koristi za zaštitu opterećenja sa velikom strujom uključenja (motori, transformatori, sijalice sa žarnom niti). Trajno prekoračenje nominalne struje uništava kontakt usled topljenja bakarnih segmenata.

Da li je vodootporan?

Standardni QS-5GL5S model nema IP zaštitu (otvoren plastični kućište) i NIJE pogodan za vlažna ili prašnjava okruženja. Za takve aplikacije koristi mikro prekidače sa dodatnim plastičnim kućištem (IP65/IP67) ili klasične krajnje prekidače u industrijskom kućištu.

Kako se priključuje na žicu?

Terminali su tipa quick-connect 4,8 × 0,5 mm (Faston). Najlakše: koristi presovne terminale ženski Faston 4,8 mm i prikrupiraj žicu (0,5–1,5 mm² kabl) crimping kleštima. Alternativno se može lemiti, ali je zbog čistoće rada preporučljiv crimp. Za žice presek 1,5 mm² i veći, moguća je i direktna lemna konekcija na izvod.

U paketu

• 1 × Mikro prekidač QS-5GL5S 1NO + 1NC 5A 250VAC

Drugi modeli iz QS serije (3)

Slika	Model	Karakteristike
	QS-5GL	Mikro Prekidač 1NO + 1NC 5A 250VAC
	QS-5GL3	Mikro Prekidač 1NO + 1NC 5A 250VAC
	QS-5GL4	Mikro Prekidač 1NO + 1NC 5A 250VAC

Mikro prekidač QS-5GL5S sa snap-action mehanizmom, 1NO + 1NC kontaktima i nominalnom strujom 5 A na 250 VAC — pouzdan industrijski prekidač za krajnje prekidače, sigurnosne interlock-e, automate, alate i mašine. Dostupan online u Srbiji.
