Granični prekidač XCE106C sa oprugom i žicom (mačji brk) – Cena Srbija
XCE106C je granični prekidač (limit switch) čiji je aktivator čelična žica na opruzi – „mačji brk“ – koja okida prekidač dodirom iz bilo kog pravca. Ima jedan NO i jedan NC kontakt sa skokovitim prebacivanjem, opterećenje 3 A na 240 V AC i kućište zaštićeno po IP65.
Za okidanje je dovoljna sila od najviše 1,5 N, pa ga pomera i lagan predmet koji naiđe sa strane – tamo gde poluga sa točkićem traži tačan pravac nailaska.

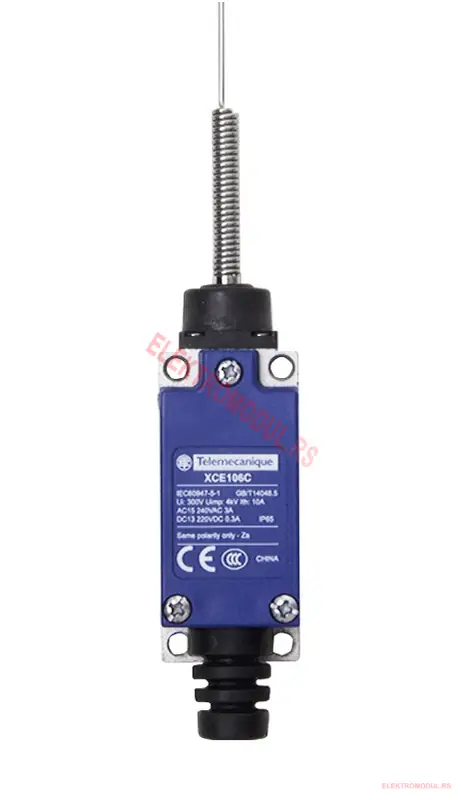

Na kućištu prekidača otisnuta je oznaka Telemecanique XCE106C, sa podacima IEC 60947-5-1, GB/T 14048.5, CE i CCC.
Tehničke specifikacije
| Oznaka na kućištu | Telemecanique XCE106C |
|---|---|
| Aktivator | čelična žica Ø 1,2 mm na opruzi (mačji brk), svi pravci |
| Kontakti | 1 NO + 1 NC, skokovito prebacivanje (snap action), oblik Za |
| Opterećenje AC | 3 A / 240 V AC (AC-15) |
| Opterećenje DC | 0,3 A / 220 V DC (DC-13) |
| Termička struja Ith | 10 A |
| Izolacija / Uimp | Ui 300 V · Uimp 4 kV |
| Sila okidanja | najviše 1,5 N |
| Brzina nailaska | 5 mm/s do 1 m/s, najviše 120 ciklusa u minuti |
| Mehanički vek | 10.000.000 ciklusa |
| Električni vek | 800.000 ciklusa (3 A / 220 V AC) |
| Zaštita | IP65 |
| Radna temperatura | −25 do +70 °C |
| Priključak | stezaljke sa zavrtnjem 1 × 1,5 mm², gumena uvodnica za kabl Ø 6–9 mm |
| Montaža | 2 navojne rupe M5 na kućištu |
| Dimenzije | 28 × 25 × 170 mm (sa žicom) |
| Masa | oko 110 g |
| Standardi | IEC 60947-5-1, GB 14048.5, CE, CCC |
Gde se koristi
- detekcija predmeta na transportnoj traci koji nailaze iz različitih pravaca ili sa nepredvidivim položajem
- kontrola prisustva lakih delova, kutija i ambalaže, gde bi kruta poluga zaustavila ili oštetila predmet
- krajnji položaj na mašinama gde pokretni deo ne prilazi uvek pod istim uglom
- signalizacija pomeranja ili dodira na vratima, zaklonima i pomičnim delovima
Povezivanje
- Isključite napajanje kola.
- Kabl uvucite kroz gumenu uvodnicu na dnu kućišta.
- Za signal „aktivno kad se dodirne“ koristite NO par, a za signal „prekid kad se dodirne“ NC par.
- Pričvrstite kućište preko dve rupe M5 tako da žica bude na putu predmeta.
- Proverite okidanje rukom pre puštanja mašine u rad.
Oba kontakta moraju biti na istom polu (oznaka „Same polarity only – Za“ na kućištu) – ne vezujte NO i NC na različite faze ili polaritete.
Poređenje sa srodnim graničnim prekidačima
Česta pitanja
Šta znači „mačji brk“?
Tako se zove aktivator od tanke čelične žice na opruzi. Žica se savija na dodir iz bilo kog pravca i okida prekidač, a opruga je vraća u početni položaj.
Može li da radi sa 24 V DC za PLC?
Da. Kontakti su predviđeni za do 220 V DC i 0,3 A, što pokriva ulaze PLC-a i releje na 24 V.
Može li direktno da uključi motor?
Ne. Na 240 V AC kontakti nose 3 A za upravljačka kola (kalem kontaktora, relej). Motor se uključuje preko kontaktora.
Da li je pogodan za spoljnu ugradnju?
Kućište ima zaštitu IP65 – otporno je na prašinu i mlaz vode – i radi na temperaturi od −25 do +70 °C.
