Klizni prekidač SS23E04 2P3T, 8 pinova, 3 položaja – Cena Srbija

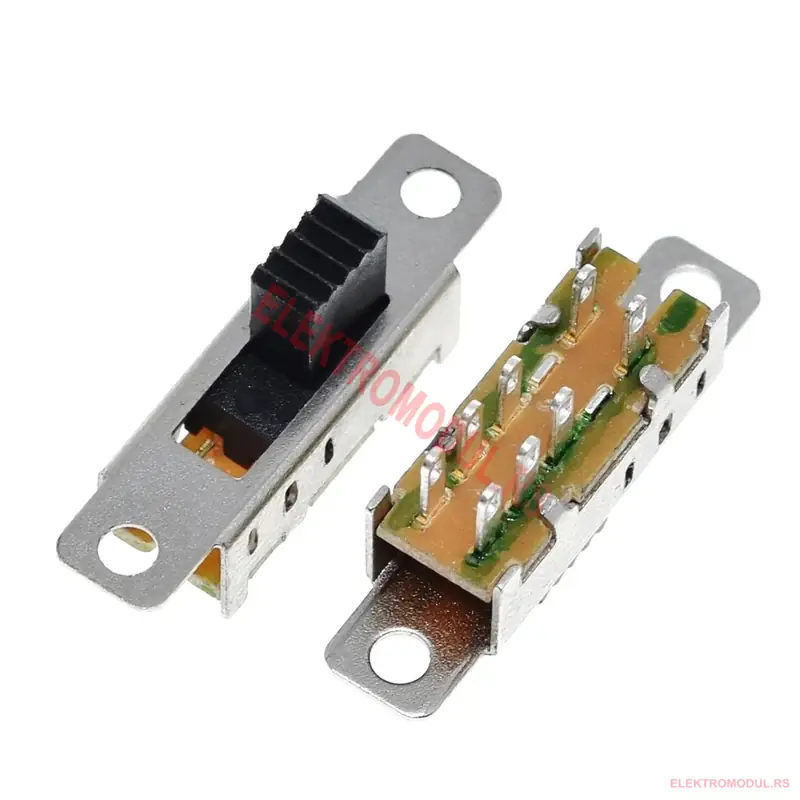

Klizni prekidač SS23E04 je prekidač sa dva nezavisna pola i tri položaja (2P3T, poznat i kao DP3T): pomeranjem ručice oba pola istovremeno prelaze na isti od tri položaja. Pogodan je kada jednim pokretom treba izabrati jedan od tri režima rada, na primer tri brzine, tri izvora signala ili tri opsega.
Karakteristike
- Oznaka: SS23E04
- Konfiguracija: 2P3T (DP3T) – 2 pola, 3 položaja
- Broj izvoda: 8, u dva reda po 4 (po pol: 1 zajednički + 3 izlazna kontakta)
- Izvodi: pločice sa rupom, za lemljenje žice
- Kućište: metalno, sa dva uška i rupama za pričvršćivanje šrafom
- Ručica: crna, nazubljena, visine 5 mm
- Radna temperatura: -40 °C do +85 °C (podatak dobavljača)
Cena je za 1 komad.
Kako se povezuje
- Multimetrom na opsegu provere provodnosti (zujalica) utvrdite koji izvod u svakom redu je zajednički: on je spojen sa jednim od ostala tri u svakom položaju ručice.
- Na zajednički izvod prvog pola dovedite signal ili napajanje koje se prebacuje, a tri izlaza povežite na tri kola koja birate.
- Drugi pol povežite na isti način ako istovremeno prebacujete i drugi vod (na primer oba provodnika, ili napajanje i LED indikator položaja).
- Prekidač pričvrstite kroz dva uška na panel u kome ste isekli prorez za ručicu.
Poređenje sa drugim prekidačima
| Slika | Proizvod | Tip i položaji | Korpa |
|---|---|---|---|
 |
Klizni prekidač SS23E04 2P3T, 8 pinova, 3 položaja, ručica 5 mm – Cena Srbija (ova strana) | klizni, 2 pola, 3 položaja, 8 pinova | 🛒 U korpu |
 |
Prekidač klizni SS12D10 RAVNE NOGICE 3 PIN 3A 250V | klizni, 1 pol, 2 položaja, 3 pina | 🛒 U korpu |
 |
MTS-103 ON-OFF-ON toggle prekidač (3 pozicije) – Cena Srbija | toggle, 3 položaja ON-OFF-ON | 🛒 U korpu |
 |
Ugradni Prekidač ON-ON 6A Toggle Switch – Cena Srbija | toggle, 2 položaja ON-ON, 6 A | 🛒 U korpu |
Česta pitanja
Po čemu se razlikuje od SS12D10?
SS12D10 ima jedan pol i dva položaja, 3 pina, i lemi se direktno u pločicu. SS23E04 ima dva pola i tri položaja, 8 izvoda, i montira se šrafovima kroz uška na kućištu.
Da li može da se koristi samo jedan pol?
Može. Drugi pol ostaje nepovezan i ne utiče na rad prvog.
Da li ima srednji isključen položaj?
Ne u smislu ON-OFF-ON: u svakom od tri položaja zajednički izvod je spojen sa jednim izlazom. Ako vam treba isključeno stanje, jedan od tri izlaza ostavite nepovezan.
