Granični prekidač XCJ128C sa dugom polugom i rolerom 1C/O 10A IP40 – Cena Srbija
XCJ128C je granični prekidač (limit switch) sa aktivatorom: duga ravna poluga sa plastičnim rolerom na kraju. Ima jedan preklopni kontakt (COM, NO, NC) sa skokovitim prebacivanjem, opterećenje 10 A na 240 V AC i kućište zaštićeno po IP40.
Duga poluga sa rolerom spaja dve prednosti: breg prelazi preko rolera bez struganja, a sila okidanja je mala (1,6 N), pa okida i lakši predmet.

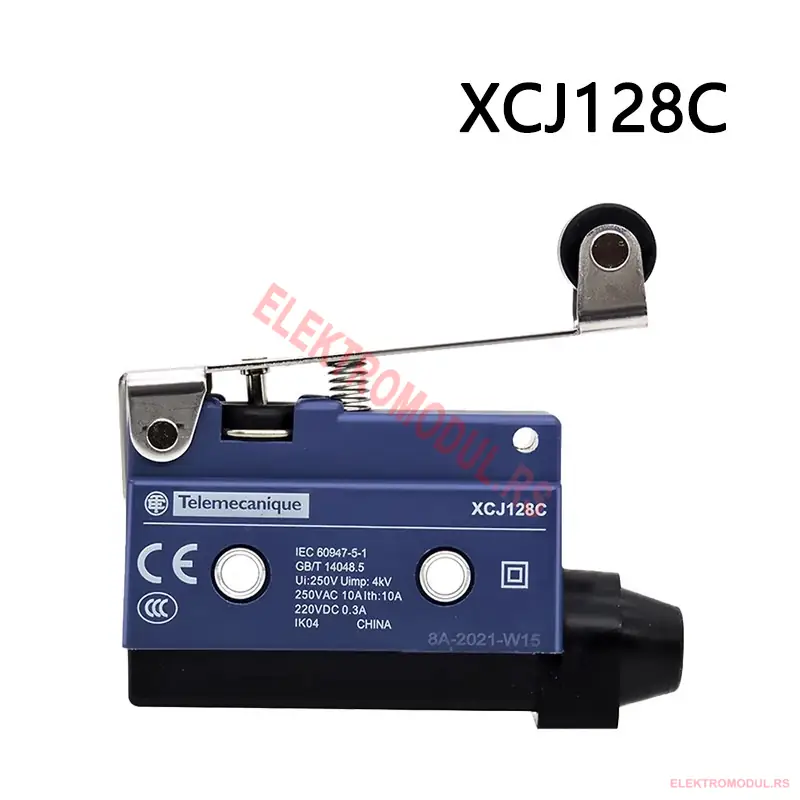

Na kućištu prekidača otisnuta je oznaka Telemecanique XCJ128C, sa podacima IEC 60947-5-1, GB 14048.5, CE i CCC.
Tehničke specifikacije
| Oznaka na kućištu | Telemecanique XCJ128C |
|---|---|
| Aktivator | duga ravna poluga sa plastičnim rolerom na kraju |
| Smer nailaska | bočno, u jednom pravcu – breg prelazi preko rolera |
| Kontakt | 1 preklopni (COM – NO – NC), skokovito prebacivanje (snap action) |
| Opterećenje AC | 10 A / 240 V AC |
| Opterećenje DC | 0,3 A / 220 V DC |
| Termička struja Ith | 10 A |
| Izolacija / Uimp | Ui 250 V · Uimp 4 kV |
| Sila okidanja | najviše 1,6 N (povratna sila najmanje 0,49 N) |
| Brzina nailaska | do 0,5 m/s, najviše 120 ciklusa u minuti |
| Mehanički vek | 10.000.000 ciklusa |
| Električni vek | 800.000 ciklusa (10 A / 220 V AC) |
| Zaštita | IP40, otpornost na udar IK04 |
| Radna temperatura | −25 do +70 °C |
| Priključak | stezaljke sa zavrtnjem, gumena uvodnica za kabl Ø 8,5–10,5 mm |
| Montaža | 2 rupe Ø 4,2 mm za zavrtnje kroz kućište |
| Dimenzije | 22 × 72 × 64 mm (š × d × v) |
| Masa | oko 60 g |
Gde se koristi
- detekcija lakših predmeta na traci, gde predmet prelazi preko rolera
- krajnji položaj sa većim hodom poluge
- zamena istrošenih prekidača sa dugom polugom i rolerom
Zaštita IP40 znači da je kućište zatvoreno za prste i krupnije čestice, ali ne i za vodu i finu prašinu – ugrađuje se u suv prostor ili u ormar. Za vlažna i prašnjava mesta izaberite prekidač sa zaštitom IP65 iz tabele ispod.
Povezivanje
- Isključite napajanje kola.
- Kabl uvucite kroz gumenu uvodnicu na kraju kućišta.
- Zajednički vod vežite na COM. Za signal „aktivno kad je pritisnut“ koristite NO, a za „prekid kad je pritisnut“ NC.
- Pričvrstite prekidač tako da pokretni deo nailazi u pravcu koji je naveden u tabeli.
- Proverite okidanje rukom pre puštanja mašine u rad.
Poređenje sa srodnim graničnim prekidačima
Česta pitanja
Može li da radi sa 24 V DC za PLC?
Da. Kontakt je predviđen za do 220 V DC i 0,3 A, što pokriva ulaze PLC-a i releje na 24 V.
Može li direktno da uključi motor?
Za upravljačka kola (kalem kontaktora, relej) kontakt nosi 10 A na 240 V AC. Motor se ipak uključuje preko kontaktora, ne direktno preko graničnog prekidača.
Koja je razlika između XCJ i XCE serije?
XCJ je kompaktni prekidač sa jednim preklopnim kontaktom od 10 A i zaštitom IP40. XCE ima dva odvojena kontakta (1 NO + 1 NC) od 3 A i zaštitu IP65 za vlažnije i prašnjavije uslove.
