SC3336 3MP Kamera Modul za Luckfox Pico – Cena Srbija

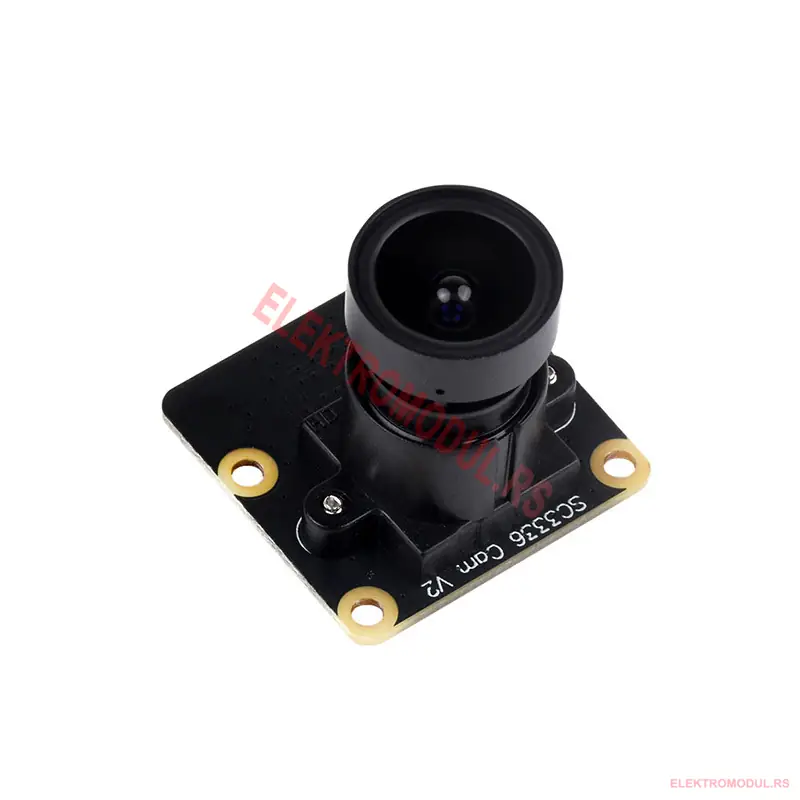

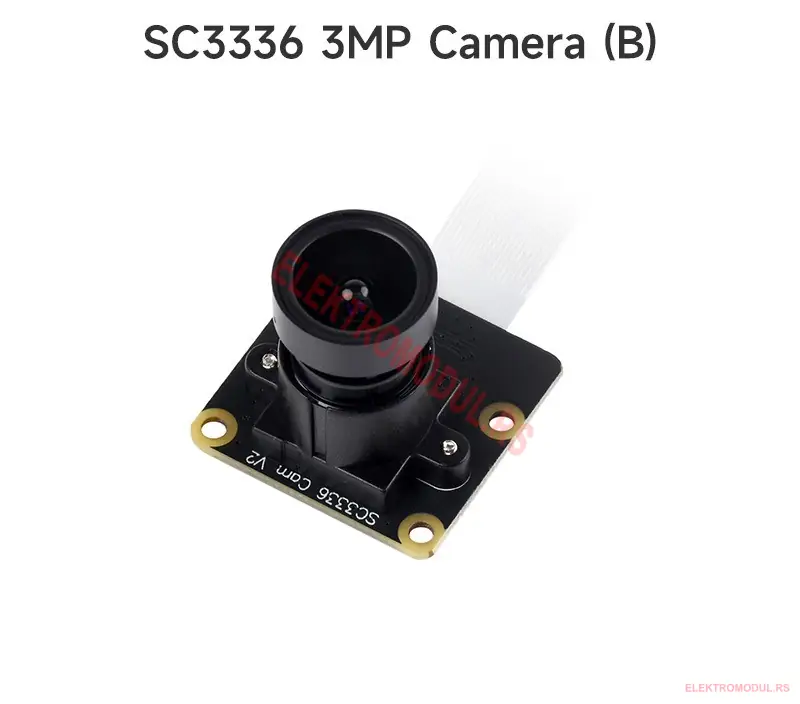

SC3336 je kompaktan kamera modul napravljen za Luckfox Pico razvojne ploče, sa senzorom rezolucije 3 megapiksela i širokim vidnim uglom od 98,3 stepena. Modul se na ploču povezuje preko MIPI CSI interfejsa, pomoću ravnog flet kabla, pa ne zauzima nijedan GPIO pin za prenos slike. Na samoj ploči odštampana je oznaka SC3336 Cam V2, a proizvođač ga označava kao varijantu B. Flet kabl za povezivanje dobijate u kompletu. Ploču za koju je kamera namenjena imamo u ponudi – Luckfox Pico Plus M. Namenjen je onima koji na malim Linux pločama grade sisteme sa obradom slike – prepoznavanje pokreta, nadzor prostora, snimanje vremenskih sekvenci ili jednostavne projekte mašinskog vida.
Zašto baš ovaj kamera modul
Ono što SC3336 izdvaja nije broj piksela, nego kombinacija osetljivosti senzora i velikog otvora blende. Proizvođač posebno ističe tri stvari: visoku osetljivost, visok odnos signal/šum i rad pri niskoj osvetljenosti. U praksi to znači da slika ostaje upotrebljiva i u uslovima u kojima jeftiniji moduli daju tamnu i zrnastu sliku – u prostoriji uveče, u hodniku sa slabom sijalicom ili u senci. Veliki otvor blende propušta više svetla do senzora, pa kamera ne mora previše da pojačava signal, a upravo to pojačanje je ono što unosi šum u sliku.
Ključne karakteristike
- Senzor SC3336 – rezolucija 3 megapiksela
- Vidni ugao 98,3° – širok kadar bez izraženog izobličenja kao kod fisheye objektiva
- Veliki otvor blende – više svetla do senzora, manje šuma
- Visoka osetljivost i visok odnos signal/šum
- Rad pri slaboj osvetljenosti
- MIPI CSI interfejs – prenos slike ne troši GPIO pinove

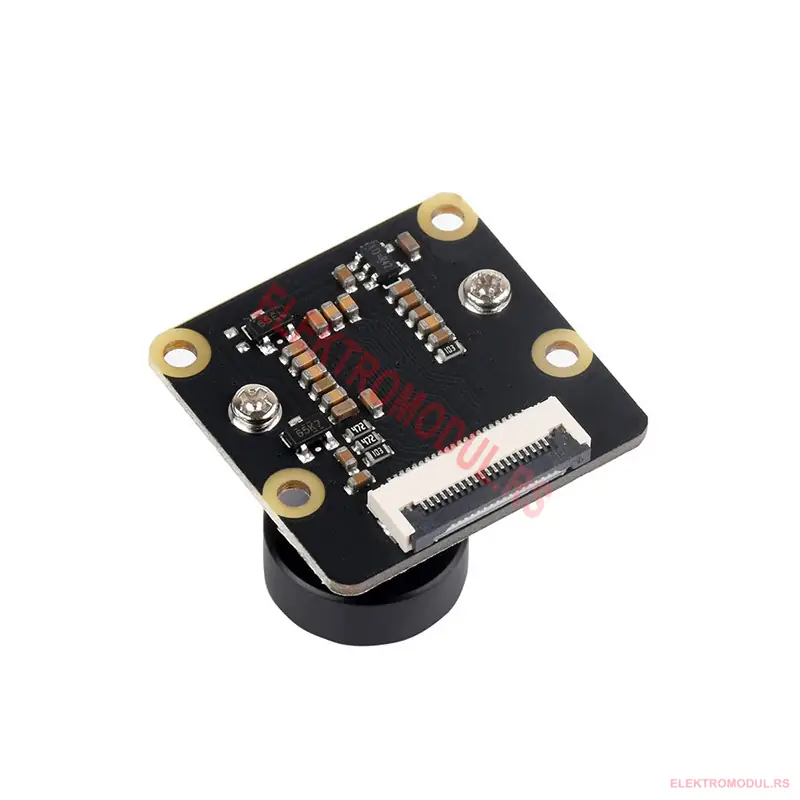

- FPC konektor sa zadnje strane ploče, za ravan flet kabl
- Četiri montažna otvora na uglovima ploče

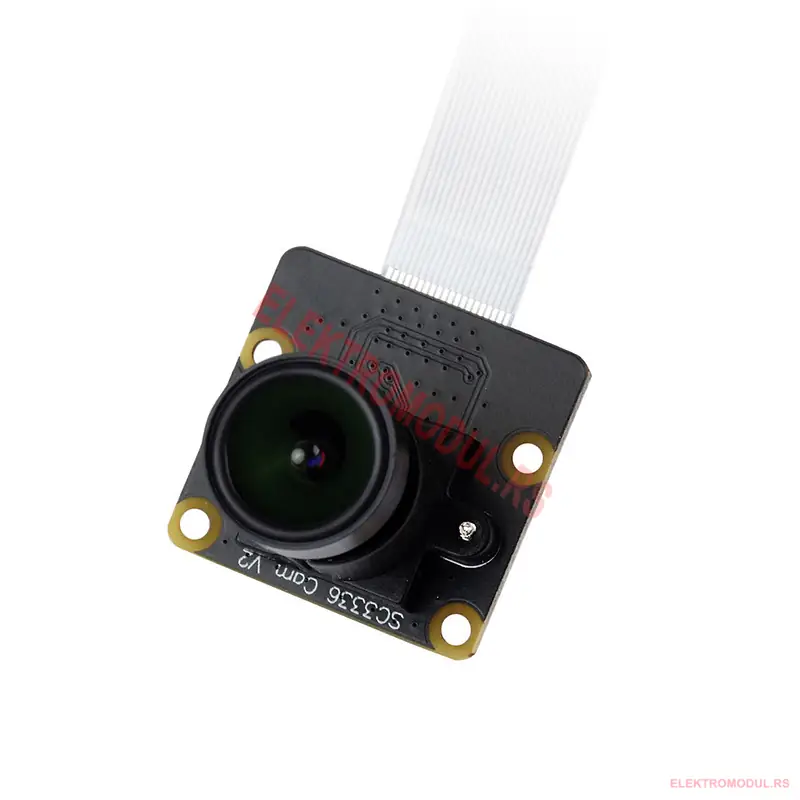

- Flet kabl u kompletu – kabl za povezivanje ide uz modul, ne dokupljuje se
- Oznaka na ploči: SC3336 Cam V2, varijanta B
Tabela specifikacija
| Stavka | Vrednost |
|---|---|
| Senzor | SC3336 |
| Rezolucija | 3 MP |
| Vidni ugao | 98,3° |
| Interfejs | MIPI CSI |
| Konektor na modulu | FPC (ravan flet kabl) |
| Namena | Luckfox Pico razvojne ploče |
| Oznaka na ploči | SC3336 Cam V2 |
| Varijanta | B |
| Montaža | 4 otvora na uglovima |
| U kompletu | kamera modul + flet kabl za povezivanje |
| Šifra artikla | A5197 |
Šta znači vidni ugao od 98,3 stepena
Vidni ugao određuje koliko širok isečak prostora kamera obuhvata. Uski objektivi od 60 do 70 stepeni daju kadar sličan ljudskom fokusiranom pogledu, dok fisheye objektivi od 160 stepeni obuhvataju gotovo celu prostoriju, ali sa vidljivim savijanjem pravih linija po ivicama kadra. Vrednost od 98,3 stepena je između te dve krajnosti: dovoljno široko da jedna kamera pokrije ceo sto, ulazna vrata ili manju prostoriju, a bez naglašenog izobličenja koje kasnije treba softverski ispravljati. Ako vam treba baš maksimalno širok kadar, u ponudi imamo i fisheye module, a poređenje je u tabeli niže.
Povezivanje – korak po korak
- Isključite napajanje razvojne ploče pre nego što dodirnete konektor. MIPI CSI konektori se lako oštete ako se kabl ubacuje dok je ploča pod naponom.
- Podignite crnu bravicu na FPC konektoru kamere – pomera se za oko milimetar, bez sile.
- Ubacite flet kabl do kraja, tako da kontakti gledaju u pravom smeru za taj konektor. Kabl mora ući ravno, bez ukošenja.
- Spustite bravicu dok ne klikne i lagano povucite kabl da proverite da drži.
- Ponovite isti postupak na strani razvojne ploče, pazeći na orijentaciju kontakata.
- Uključite napajanje i proverite da li sistem prepoznaje kameru pre nego što modul fiksirate na konstrukciju.
- Modul pričvrstite kroz četiri otvora na uglovima. Koristite najlonske distancere ako je podloga provodna, da ne dođe do kratkog spoja sa donje strane ploče.
Poređenje sa drugim kamera modulima iz ponude
| Model | OV5647 fisheye 160° | OV5647 95° |
|---|---|---|
| Senzor | OV5647 | OV5647 |
| Rezolucija | 5 MP | 5 MP |
| Vidni ugao | 160° | 95° |
| Namenjeno ploči | Raspberry Pi | Raspberry Pi |
| Noćni vid | uz IR osvetljenje | uz IR osvetljenje |
SC3336 iz ovog oglasa ima 3 MP i ugao od 98,3°, a namenjen je Luckfox Pico pločama. Ako gradite projekat na Raspberry Pi platformi, gornja dva modula su logičniji izbor. Flet kabl za povezivanje već dobijate u kompletu sa modulom. Ako vam za raspored u kućištu treba druga dužina, u ponudi su 15-pinski flet kabl od 30 cm i kraća verzija od 10 cm, kao i infracrveno LED osvetljenje 850 nm za snimanje u mraku. Pre porudžbine proverite da li tip i broj pinova kabla odgovaraju vašem konektoru – flet kablovi se razlikuju po rasteru i broju kontakata.
Gde se najčešće koristi
- Nadzor manjih prostorija, radionica, garaža i ulaza
- Detekcija pokreta i brojanje prolaza na Linux pločama
- Snimanje vremenskih sekvenci (time-lapse) u zatvorenom prostoru
- Projekti mašinskog vida – praćenje objekta, čitanje oznaka, kontrola procesa
- Robotika, gde kamera ide na pokretni deo pa su male dimenzije i mala masa presudne
- Prenos slike uživo u kućnoj automatizaciji
Montaža i rukovanje
Ploča je mala i lagana, pa je u većini slučajeva dovoljno pričvrstiti je kroz četiri otvora na uglovima. Objektiv je u navojnom držaču, što znači da se oštrina podešava okretanjem objektiva – blagim pokretima, jer je hod fokusa kratak. Dok podešavate, gledajte sliku uživo na ekranu i okrećite objektiv u malim koracima. Senzor i sočivo ne dodirujte prstima; otisak prsta na sočivu vidi se kao mutna mrlja preko celog kadra. Za čišćenje koristite krpicu za optiku, nikako papirnu maramicu.
Česta pitanja
Kolika je rezolucija ovog modula?
Senzor SC3336 daje 3 megapiksela. To je dovoljno za nadzor, detekciju pokreta i većinu projekata mašinskog vida na malim Linux pločama.
Kako se kamera povezuje?
Preko MIPI CSI interfejsa, ravnim flet kablom koji ulazi u FPC konektor na zadnjoj strani modula. Prenos slike ide preko namenskog interfejsa, pa GPIO pinovi ostaju slobodni za ostatak projekta.
Vidi li kamera u potpunom mraku?
Ne. Modul je napravljen za rad pri slaboj osvetljenosti i daje upotrebljivu sliku tamo gde obični moduli zakažu, ali na ploči nema infracrvenih LED dioda. Za snimanje u potpunom mraku potrebno je zasebno infracrveno osvetljenje.
Radi li sa Raspberry Pi pločom?
Ovaj modul je napravljen za Luckfox Pico ploče i tako ga navodi proizvođač. Odgovarajuću ploču imamo u ponudi: Luckfox Pico Plus M sa RV1103 i Ethernet portom. Kompatibilnost sa drugim pločama proverite u dokumentaciji svoje platforme pre porudžbine – konektor istog izgleda ne znači automatski da će kamera raditi, jer zavisi i od drajvera na strani sistema.
Da li je flet kabl uključen?
Jeste. Ravan flet kabl za povezivanje ide uz modul u kompletu, pa kameru možete odmah povezati na ploču bez dokupljivanja kabla.
Kako se podešava oštrina?
Okretanjem objektiva u navojnom držaču, uz praćenje slike uživo. Pomeranja su mala, pa objektiv okrećite postepeno dok slika ne postane oštra na željenoj udaljenosti.
