Luckfox Pico Plus M RV1103 Linux Razvojna Ploča sa Ethernet Portom – Cena Srbija

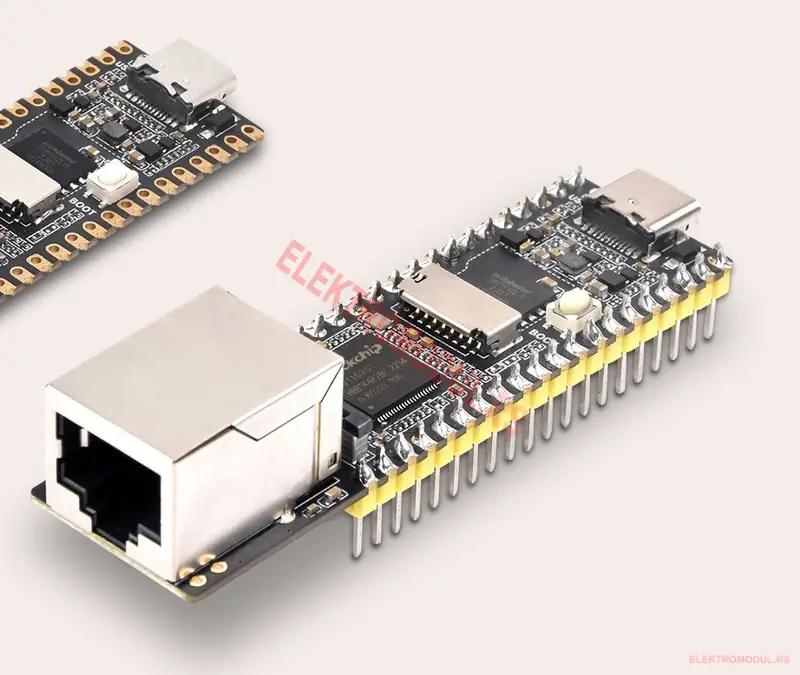

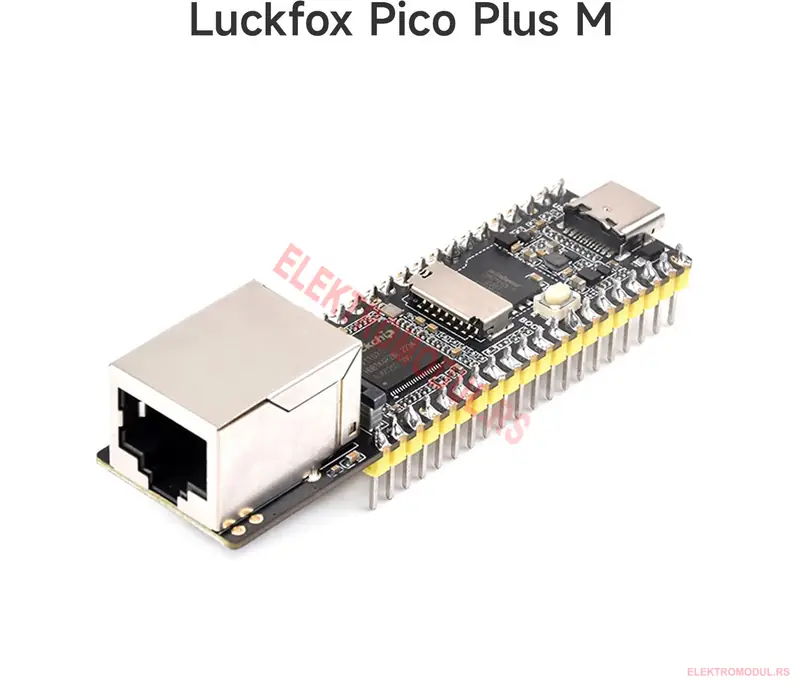

Luckfox Pico Plus M je mala Linux razvojna ploča zasnovana na Rockchip RV1103 čipu, sa ugrađenim Ethernet portom i zalemljenim pin letvicama. Za razliku od klasičnih mikrokontrolerskih ploča, ovde ne pišete program koji se vrti u petlji – ploča podiže pravi Linux sistem, pa na njoj možete pokretati servise, skripte i programe za obradu slike. Uz Cortex-A7 jezgro ide i integrisani NPU za neuronske mreže, snage od 0,5 do 1,0 TOPS, kao i ISP blok za obradu slike sa kamere. Ovo je varijanta M, kod koje su pin letvice već zalemljene, pa ploču možete odmah ubosti u protobord bez lemilice.

Zašto Linux ploča umesto mikrokontrolera

Na ESP32 ili STM32 ploči vaš program je jedino što se izvršava. Na Luckfox Pico Plus M ploči radi operativni sistem, što menja način rada: pokrećete više procesa odjednom, koristite standardne Linux alate, montirate fajl sistem na microSD karticu i pristupate ploči preko mreže kao bilo kom drugom uređaju. Kombinacija Ethernet porta i NPU jedinice čini je pogodnom za zadatke gde uređaj treba samostalno da obradi sliku i rezultat pošalje preko mreže, bez slanja video signala na server.

Ključne karakteristike

• Rockchip RV1103 sa Cortex-A7 jezgrom
• Integrisani CPU, NPU i ISP – obrada opšte namene, neuronske mreže i obrada slike na istom čipu
• NPU snage 0,5–1,0 TOPS prema navodu proizvođača
• Ethernet port (RJ45) direktno na ploči – nije potreban dodatni mrežni modul
• Interfejsi: CSI, UART, SPI, I2C i USB
• USB Type-C konektor
• Slot za microSD karticu
• BOOT taster na ploči
• Zalemljene pin letvice u dva reda – varijanta M, ne treba lemiti
• Označeni pinovi na ploči (GND, VSYS, VBUS, 3V3_OUT, 3V3_EN i ostali)
• Montažni otvori na kraju ploče

Tabela specifikacija

Varijanta M – šta znači to slovo

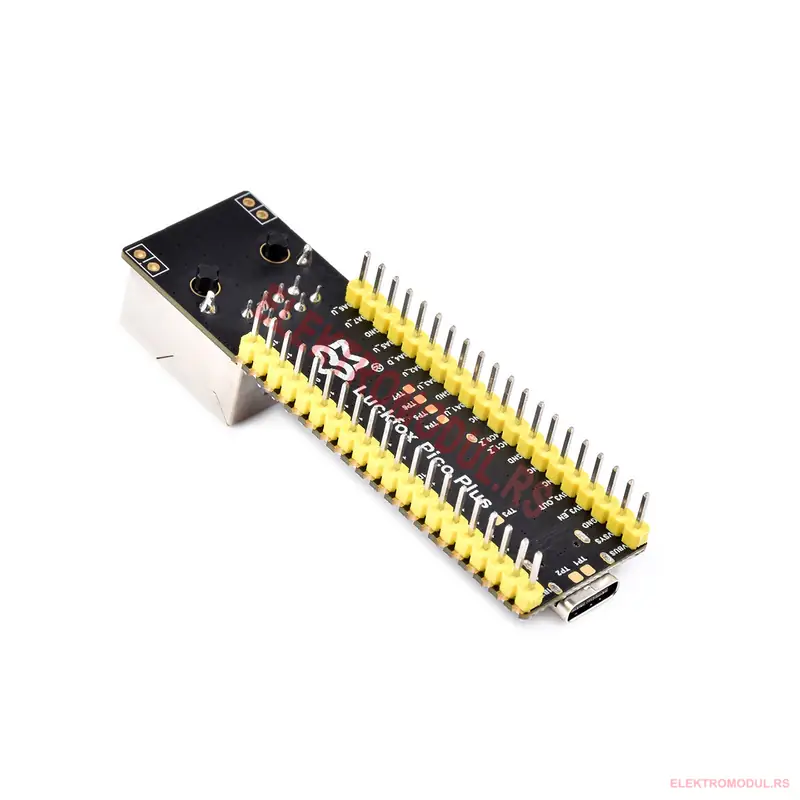

Ista ploča se pravi u dve izvedbe. Kod osnovne izvedbe kontakti su goli, pa kupac sam lemi letvice ako mu trebaju. Kod izvedbe M, koju prodajemo ovde, letvice su već zalemljene u fabrici – žute plastične letvice sa dva reda pinova jasno se vide na fotografijama. Praktična razlika: ploču odmah ubadate u protobord ili u podnožje, bez lemilice i bez rizika da pregrejete ploču. Ako vam trebaju goli kontakti zbog sopstvenog kućišta, javite nam pre porudžbine.

Kamera se povezuje direktno

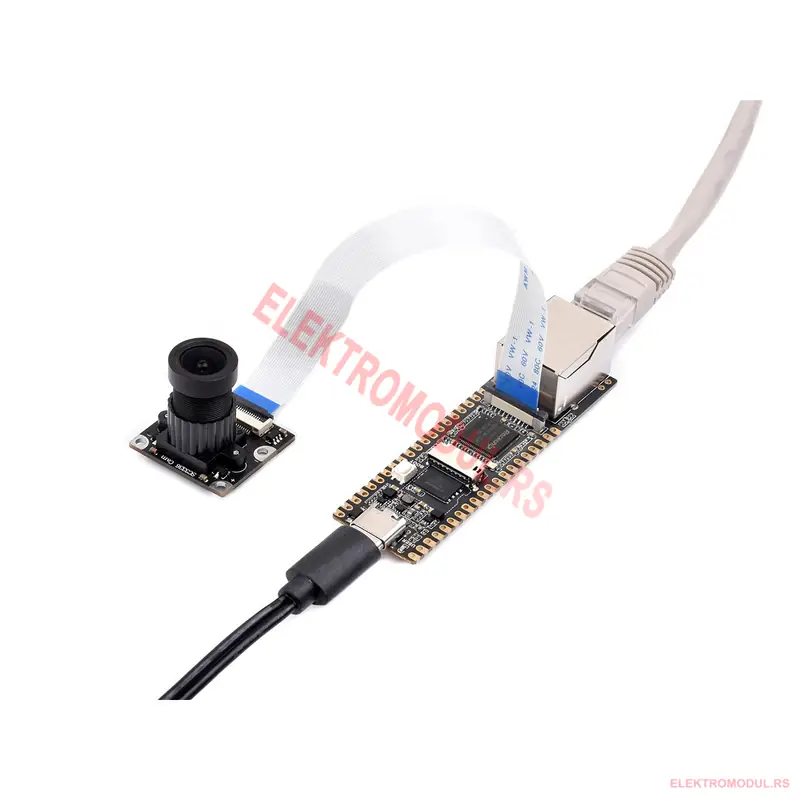

Ploča ima CSI interfejs, pa se kamera vezuje ravnim flet kablom bez ijednog zauzetog GPIO pina. Iz naše ponude na nju ide SC3336 kamera modul od 3 MP sa vidnim uglom 98,3°, napravljen baš za Luckfox Pico ploče – flet kabl dobijate u kompletu sa kamerom. Zajedno čine zaokružen sklop: kamera snima, ISP obrađuje sliku, NPU prepoznaje, a rezultat odlazi preko Ethernet porta u mrežu.

Povezivanje – korak po korak

1. Pripremite microSD karticu sa sistemskim snimkom prema uputstvu za svoju ploču i ubacite je u slot.
2. Ako koristite kameru, povežite je na CSI konektor dok je ploča bez napajanja – podignite bravicu, ubacite flet kabl do kraja, spustite bravicu.
3. Ubacite mrežni kabl u RJ45 port ako želite pristup preko lokalne mreže.
4. Priključite USB Type-C kabl na napajanje. Koristite kvalitetan kabl – tanki kablovi za punjenje prave pad napona i ploča se ume resetovati pod opterećenjem.
5. Sačekajte da se sistem podigne i pronađite ploču na mreži, pa se povežite na nju.
6. Tek kada sve radi, ploču fiksirajte u kućište kroz montažne otvore. Ako je podloga provodna, koristite najlonske distancere.

Poređenje sa drugim pločama iz ponude

Luckfox Pico Plus M iz ovog oglasa pokreće Linux, ima Ethernet port, CSI ulaz za kameru i NPU – zato je i skuplji od mikrokontrolerskih ploča. Ako vam treba samo bežična veza i jednostavan program, ESP32 je jeftinije rešenje. Ako pravite žičani mrežni uređaj koji sam obrađuje sliku, ova ploča je pravi izbor. Za mikrokontrolerske projekte kojima treba žičana mreža postoji i W5500 Ethernet modul.

Gde se koristi

• Mrežne kamere i nadzor sa obradom slike na samom uređaju
• Prepoznavanje objekata i detekcija pokreta bez slanja videa na server
• Mali Linux serveri i mrežni senzorski čvorovi
• Industrijsko očitavanje oznaka i kontrola procesa
• Robotika i projekti gde su presudne male dimenzije i žičana mreža
• Učenje rada sa Linux sistemom na realnom hardveru

Napajanje i rukovanje

Ploča se napaja preko USB Type-C konektora. Kao i kod svih malih Linux ploča, najčešći uzrok čudnog ponašanja je slabo napajanje – ako se sistem resetuje pri povezivanju kamere ili pod opterećenjem, prvo zamenite kabl i izvor napajanja, pa tek onda tražite grešku u softveru. Karticu ne vadite dok sistem radi, jer se fajl sistem može oštetiti. Ploču hvatajte za ivice; RJ45 port i USB konektor su lemljeni na ploču, pa ih ne opterećujte bočno kada izvlačite kabl.

Česta pitanja

Da li su pin letvice zalemljene?

Jesu. Ovo je varijanta M, kod koje letvice dolaze zalemljene iz fabrike, pa ploču možete odmah koristiti u protobordu bez lemljenja.

Ima li ploča ugrađenu mrežu?

Ima Ethernet port (RJ45) direktno na ploči, pa ne treba dodatni mrežni modul. Za bežičnu vezu bi bio potreban zaseban uređaj.

Koja kamera ide uz ovu ploču?

Kamera se vezuje na CSI interfejs ravnim flet kablom. Iz naše ponude odgovara SC3336 kamera modul od 3 MP, napravljen za Luckfox Pico ploče.

Šta je NPU i čemu služi 0,5–1,0 TOPS?

NPU je namenska jedinica za neuronske mreže. Umesto da glavni procesor troši vreme na prepoznavanje slike, taj posao preuzima NPU, pa ploča može da radi detekciju u realnom vremenu uz malu potrošnju. Vrednost u TOPS je mera brzine tih operacija koju navodi proizvođač.

Treba li microSD kartica?

Ploča ima slot za microSD karticu i sistem se najčešće podiže sa nje. Kartica nije deo ovog artikla.

Mogu li je koristiti kao običan mikrokontroler?

Ovo je Linux ploča i način rada joj je drugačiji nego kod Arduino ili ESP32 ploča. Ako vam treba jednostavan program u petlji bez operativnog sistema, mikrokontrolerska ploča je jednostavnije rešenje.
