Prekidac na dodir 5 – 24 V

UVOD

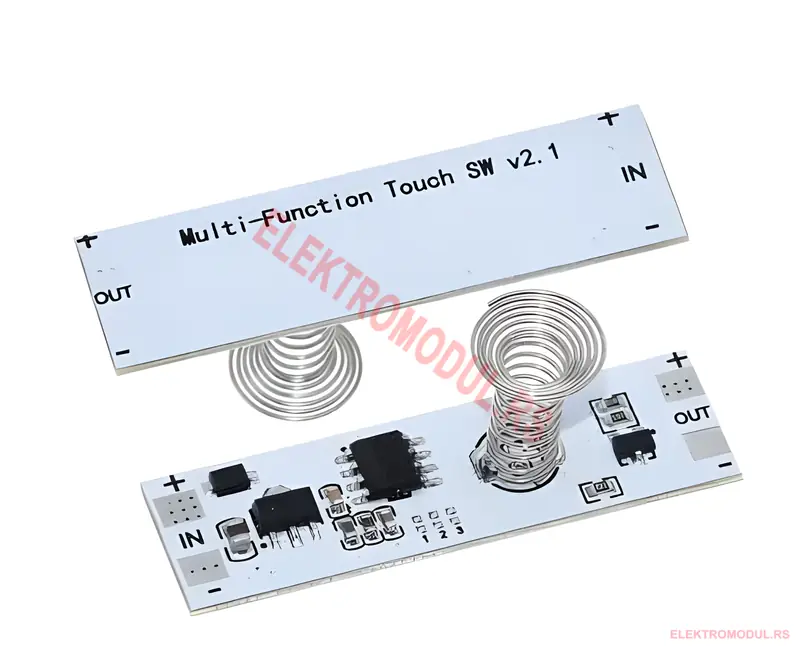

Multifunkcionalni modul za detekciju dodira je modul integrisanog kola dizajniran za realizaciju interfejsa ljudskog dodira. Može da zameni mehaničko dugme na dodir. Modul može da realizuje kontrolu dodirnog prekidača i podešavanje osvetljenosti LED svetla. Mehanizam modula je jednostavan i rad je zgodan. Dizajnersko kolo modula može automatski da prevaziđe sve vrste smetnji izazvanih temperaturom okoline, vlažnošću, površinskim sitnicama itd. , I izbegne ključnu razliku uzrokovanu greškom otpora i kapacitivnosti. To je savršen izbor za razvoj i nadogradnju vašeg proizvoda.

PARAMETRI

Ulazni napon: dc5v-24v (preporučuje se 12V)

Izlazni napon je jednak ulaznom naponu Snaga opterećenja: 72W (max)

Otpor struje opterećenja 3A (max)

Struja pripravnosti: 10-15ma

Potrošnja energije u stanju pripravnosti = 0,01V

Radna temperatura: – 25 ° C – 85 ° C

Izlazna frekvencija: 32 kHz

Težina proizvoda: 15 g

Veličina proizvoda: dužina 42 širina 12 visina 14 (mm)

PODSETNIK

1. Ulazni napon ne sme biti niži od 5V ili veći od 24V, 12V je najbolji,
2. Snaga opterećenja ne sme biti veća od 72V, inače će doći do indukcije i opterećenje neće delovati
3. Ne povezivati ulaz i izlaz obrnuto. In je ulaz, a izlaz je izlaz, inače će kolo biti spaljeno
4. Ne povezujte pozitivne i negativne polove ulaza i izlaza obrnuto, inače će kolo biti spaljeno
