Hladnjak za Raspberry Pi 3 i 2 dolazi kao set od dva samolepljiva aluminijumska hladnjaka različitih dimenzija – većeg 14 × 14 × 7 mm i manjeg 8,9 × 8,7 × 5,5 mm – koji se lepe direktno na čipove ploče i odvode toplotu bez ventilatora, bez napajanja i bez ijednog zauzetog GPIO pina. Set je namenjen pločama Raspberry Pi 3 i Raspberry Pi 2, a pošto se drži samolepljivom trakom, isti komadi odgovaraju i drugim čipovima sličnih dimenzija.
Šta dobijate u setu: 1 + 1, dve različite veličine
U pakovanju su dva hladnjaka, jedan veliki i jedan mali – ne dva ista. Oba su crna, sa rebrima izvučenim po celoj gornjoj površini, i oba na dnu već imaju nalepljenu dvostrano lepljivu termalnu traku sa zaštitnom folijom.
- Veliki, 14 × 14 × 7 mm – rebra u rasteru 5 × 4, najveća površina za odvođenje toplote.
- Mali, 8,9 × 8,7 × 5,5 mm – četiri paralelna rebra, za manje kvadratno kućište čipa.
- Samolepljiva traka na oba komada – montaža bez lepka, bez paste i bez šrafova.
Gde ide koji hladnjak
Na Raspberry Pi 3 i 2 procesor i grafika su u istom čipu (SoC), pa se veći hladnjak lepi na njega, a manji na susedni kontroler za mrežu i USB. Tako oba komada pokrivaju dva čipa koja se najviše greju.
- Isključite napajanje ploče i izvadite karticu iz kućišta ako je ploča u njemu.
- Očistite gornju površinu čipa – suva krpa ili izopropil alkohol, da traka prihvati.
- Odlepite zaštitnu foliju sa dna hladnjaka (na slici je bela, sa plavim natpisom).
- Veći hladnjak (14 mm) centrirajte na veliki kvadratni čip u sredini ploče i pritisnite 10–15 sekundi.
- Manji hladnjak (8,9 mm) na isti način postavite na manji čip pored USB i mrežnog priključka.
- Proverite da rebra ne dodiruju kućište ni dodatnu ploču iznad – ukupna visina sa velikim hladnjakom je 7 mm iznad čipa.
Specifikacija
| Sadržaj pakovanja | 2 komada – 1 veliki + 1 mali |
|---|---|
| Dimenzije velikog | 14 × 14 × 7 mm |
| Dimenzije malog | 8,9 × 8,7 × 5,5 mm |
| Materijal | aluminijum, crna završnica |
| Montaža | dvostrano lepljiva termalna traka, već nalepljena na dno |
| Tip hlađenja | pasivno – bez napajanja, bez kablova, bez buke |
| Namena | Raspberry Pi 3 i Raspberry Pi 2 (SoC + kontroler za mrežu/USB) |
Pasivno ili aktivno hlađenje – šta izabrati
Hladnjak rešava mirniji rad i povremena opterećenja. Ako ploča non-stop radi na maksimumu, dodatni ventilator odnosi znatno više toplote, ali troši struju i stvara buku.
| Rešenje | Mini ventilator 40 × 40 × 10 mm, 5 V | Mini ventilator 40 × 40 × 10 mm, 12 V |
|---|---|---|
| Napajanje | 5 V sa ploče (GPIO) | 12 V, spoljno |
| Buka | tiho, ali čujno | čujno |
| Zauzima pinove | da, dva GPIO pina | ne, spoljno napajanje |
| Ovaj set hladnjaka | bez napajanja, bez pinova i bez buke – može i uz ventilator, jedno drugom ne smeta | |
Za hlađenje snažnih poluprovodnika u industrijskim ormanima nisu ovi mali komadi, već profilni hladnjak za SSR relej.
Uz šta se najčešće poručuje
- Raspberry Pi Pico razvojna ploča i RP2040 starter kit – za projekte u kojima Pi 3 radi kao centralni računar.
- 7 inčni LCD ekran za Raspberry Pi i 10,1 inčni IPS touchscreen – ekran u kućištu znači i manje provetravanja, pa hladnjak dobija na značaju.
- Flet kabl 15 pina za Raspberry Pi kameru i OLED displej 128 × 128 – tipični dodaci na istoj ploči.
Često postavljana pitanja
Da li su u pakovanju dva ista hladnjaka?

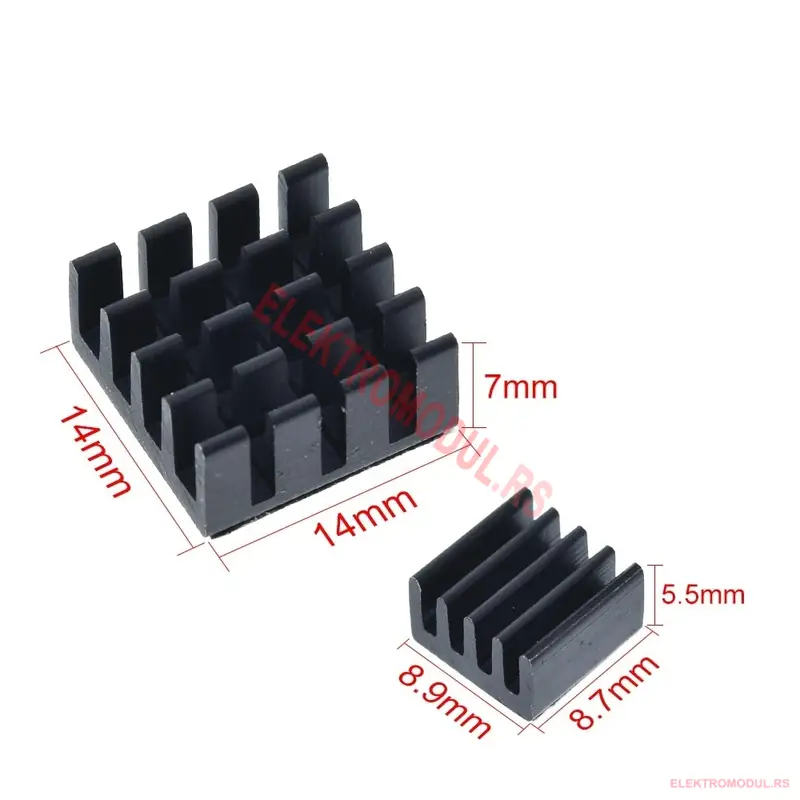

Nisu. Dobijate jedan veliki 14 × 14 × 7 mm i jedan mali 8,9 × 8,7 × 5,5 mm, tačno kao na slici sa merama.
Treba li termalna pasta?
Ne. Traka na dnu hladnjaka je i lepak i termalni sloj – samo odlepite foliju i pritisnite.
Može li se hladnjak posle odlepiti?
Može, ali traka se skida u jednom komadu i za ponovnu montažu je potrebna nova termalna traka ili pasta. Zato prvo odmerite položaj, pa lepite.
Odgovara li set i drugim pločama osim Raspberry Pi 3 i 2?
Hladnjaci se ne šrafe nego lepe, pa fizički stoje na svaki ravan čip odgovarajuće veličine. Pre kupovine izmerite gornju površinu svog čipa i uporedite sa merama iz tabele.
Koliko obara temperaturu?
To zavisi od opterećenja, kućišta i provetravanja, pa ne obećavamo broj stepeni. Pasivan aluminijumski hladnjak povećava površinu sa koje toplota odlazi u vazduh; u zatvorenom kućištu bez otvora efekat je manji nego na otvorenoj ploči.
