Dvosmerni PD3.1 Punjač / Power Bank Modul 140W 2S-6S — Cena Srbija
Dvosmerni PD3.1 punjač modul je napredna ploča za punjenje i pražnjenje litijumskih baterijskih paketa od 2S do 6S, zasnovana na IP2366 kontroleru. Za razliku od običnih USB punjača, ovaj modul radi u oba smera — preko USB Type-C (PD3.1) puni baterijski paket, a isti taj paket može da daje brzo punjenje napolje. To ga čini idealnim „srcem“ za izradu sopstvenog power bank-a velike snage ili sistema za napajanje.
Modul podržava snagu do 140W (sa izborom 65W / 100W / 140W), ima DIP prekidače za izbor broja ćelija (2S–6S) i tipa baterije (napon punjenja 4.1V / 4.2V / 4.35V / 4.4V), pa radi sa Li-ion, LiPo i LiFePO4 ćelijama. Tu su i priključak za ventilator (automatsko hlađenje preko 65°C), DC5521 (5.5×2.1mm) ulaz za napajanje i LED indikator kapaciteta (25/50/75/100%).
Tehničke specifikacije
- Kontroler: IP2366 (buck-boost, dvosmerni)
- Baterijski paket: 2S, 3S, 4S, 5S, 6S (7.4V – 22.2V)
- Maksimalna snaga: izbor 65W / 100W / 140W (lemni most)
- Protokol: USB Type-C PD3.1 (dvosmerno punjenje i pražnjenje)
- Tip baterije: Li-ion, LiPo, LiFePO4 — izbor napona 4.1 / 4.2 / 4.35 / 4.4V

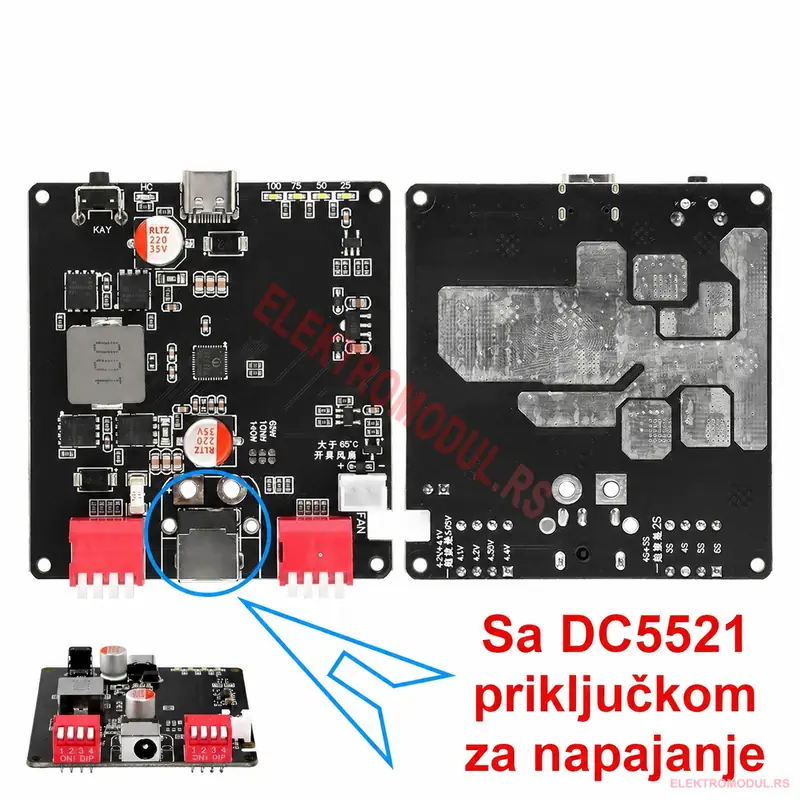

- Dodatni ulaz: DC5521 (5.5×2.1mm) priključak za napajanje
- Hlađenje: priključak za ventilator (auto preko ~65°C)
- Indikacija: 4 LED za kapacitet + KEY taster

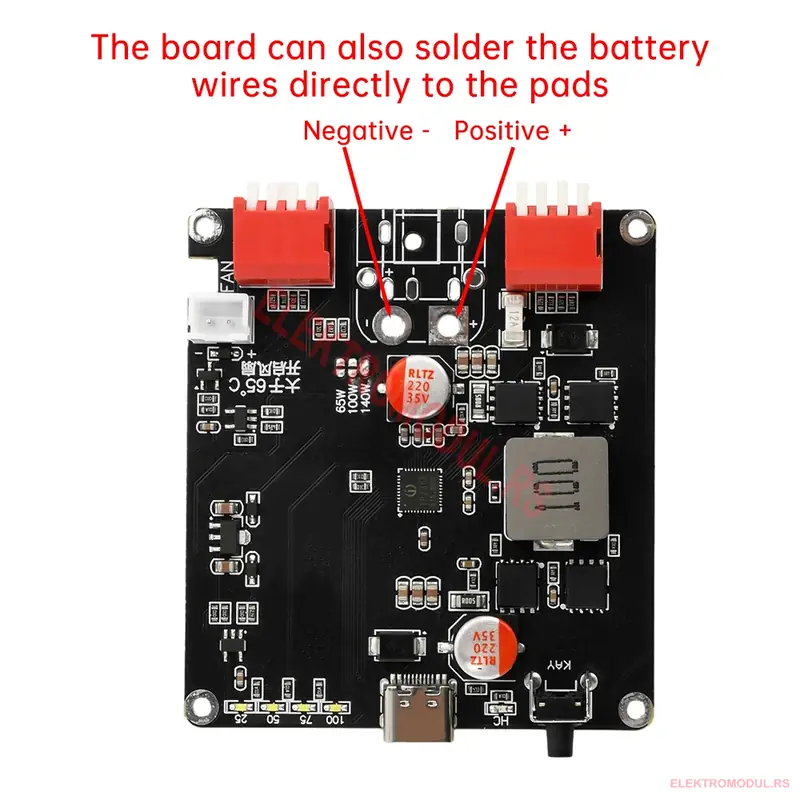

- Priključak baterije: balans konektori ili direktno lemljenje na + / − pločice
Glavne prednosti
- Dvosmerni rad — puni paket i daje PD izlaz iz istog Type-C porta
- 2S–6S podrška — jedan modul za širok opseg paketa
- Više tipova baterija — Li-ion, LiPo i LiFePO4
- Do 140W — dovoljno za punjenje i napajanje laptopa
- Automatsko hlađenje + indikacija kapaciteta
Gde se koristi
- Izrada power bank-a velike snage od 2S–6S paketa
- Prenosivo napajanje za laptop, kameru, alat
- Punjenje i održavanje Li-ion / LiFePO4 paketa
- Solarni i off-grid sistemi sa PD izlazom
- DIY projekti gde treba i punjenje i pražnjenje preko USB-C
Kako se podešava

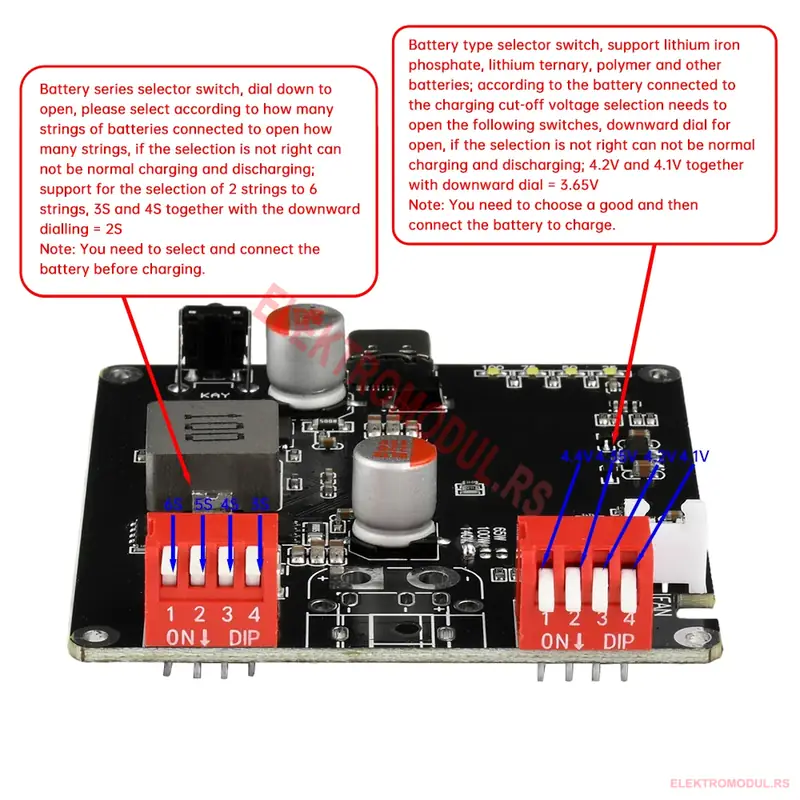

- Izbor broja ćelija — levim DIP prekidačem postavite koliko serija (2S–6S) ima vaš paket.
- Izbor napona punjenja — desnim DIP prekidačem prema tipu baterije (4.1 / 4.2 / 4.35 / 4.4V).
- Povežite paket tek nakon ispravnog izbora (pogrešan izbor sprečava punjenje/pražnjenje).

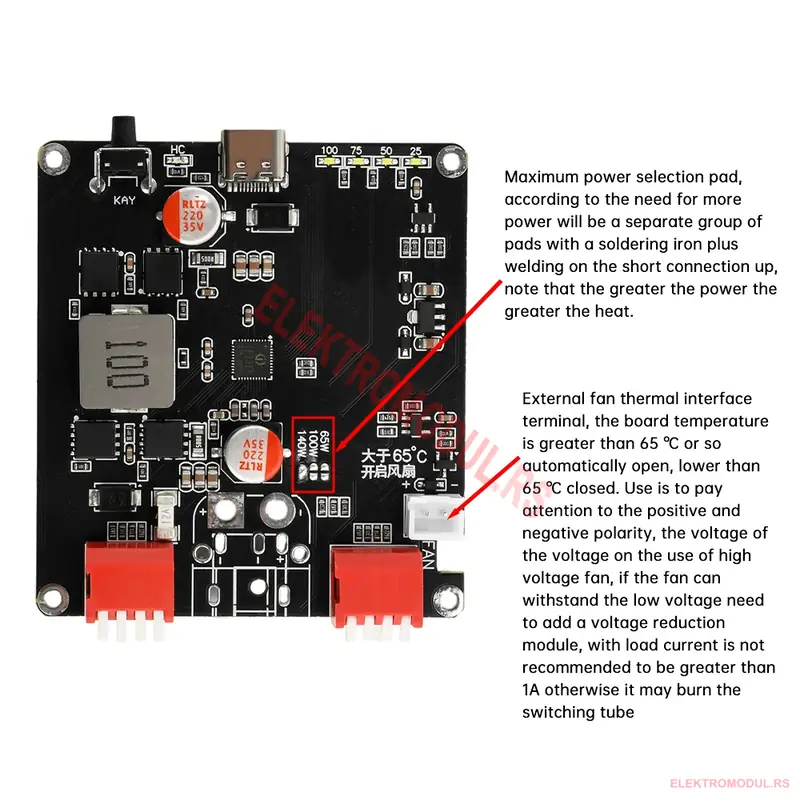

- Po potrebi zalemite most za veću snagu (100W/140W) i dodajte ventilator.
Razlika u odnosu na obične punjače
Ovaj modul NE puni telefon direktno kao mali USB punjač — on upravlja celim baterijskim paketom (punjenje + pražnjenje). Za zaštitu pojedinačnih ćelija u paketu i dalje se koriste BMS ploče, a za prenosivo napajanje pogledajte i:
- UPS Boost modul Type-C za 18650 baterije — manje rešenje sa UPS funkcijom
- 6S BMS zaštitna ploča za 18650 paket
- 4S BMS zaštitna ploča sa balansom
Često postavljana pitanja
Da li je ovo BMS?
Modul upravlja punjenjem i pražnjenjem paketa, ali za potpunu zaštitu i balansiranje pojedinačnih ćelija preporučuje se i odgovarajuća BMS ploča.
Mogu li da napunim paket i da iz njega punim laptop?
Da. To je glavna prednost — dvosmerni PD3.1 preko Type-C: napunite paket, a zatim iz paketa punite laptop ili telefon do 140W.
Koje baterije podržava?
Li-ion, LiPo i LiFePO4, 2S do 6S, uz izbor napona punjenja preko DIP prekidača.
Treba li mu ventilator?
Na većim snagama (100–140W) preporučuje se ventilator; modul ga automatski uključuje iznad ~65°C.
Dvosmerni PD3.1 punjač / power bank modul 140W 2S-6S je moćno rešenje za izradu prenosivog napajanja i punjenje litijumskih paketa. Poručite online u Srbiji.
