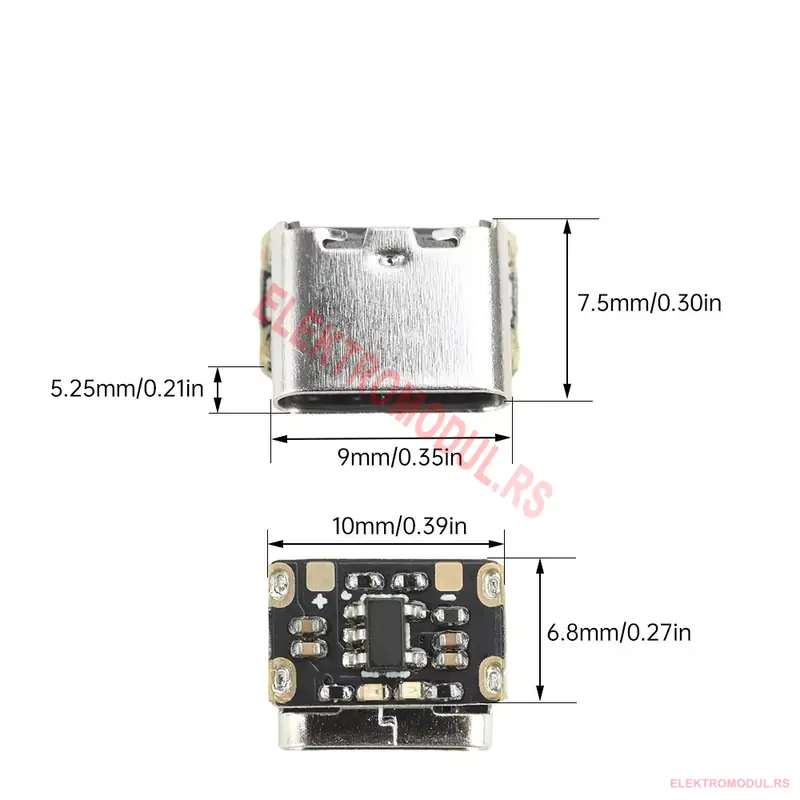

Ovo je najmanji punjač koji imamo: USB-C konektor sa pločicom od 10 × 6,8 mm (7,6 mm sa konektorom), koja puni jednu Li-ion ili LiPo ćeliju na 4,2 V. Pravljen je za ugradnju tamo gde TP4056 ploča od 28 mm ne staje, kao što su olovke, male lampe, slušalice i nosivi senzori.
Važno: ovo je samo punjač, bez zaštite baterije. Na pločici je jedan čip (SOT23-5) i nema sklopa koji isključuje potrošač kad se ćelija isprazni. „Zaštita od podnapona 3,8 V“ iz tabele proizvođača odnosi se na ulazni napon (punjenje ne počinje dok USB napon ne pređe 3,8 V), a ne na bateriju. Koristite ćeliju sa sopstvenom zaštitom (zaštićena 18650 ili LiPo sa pločicom na kablu) ili uzmite TP4056 Type-C sa zaštitom.
Struja punjenja
Struju određuje otpornik RSET: prema tabeli proizvođača 10 kΩ daje oko 100 mA, a 2 kΩ oko 500 mA. To je dobro za ćelije od 100 do 1000 mAh. Običnu 18650 od 2500 mAh puniće i pri 500 mA preko pet sati, pa je za nju bolji TP4056 od 1 A.
- Ulaz: USB-C, 4,5–6 V

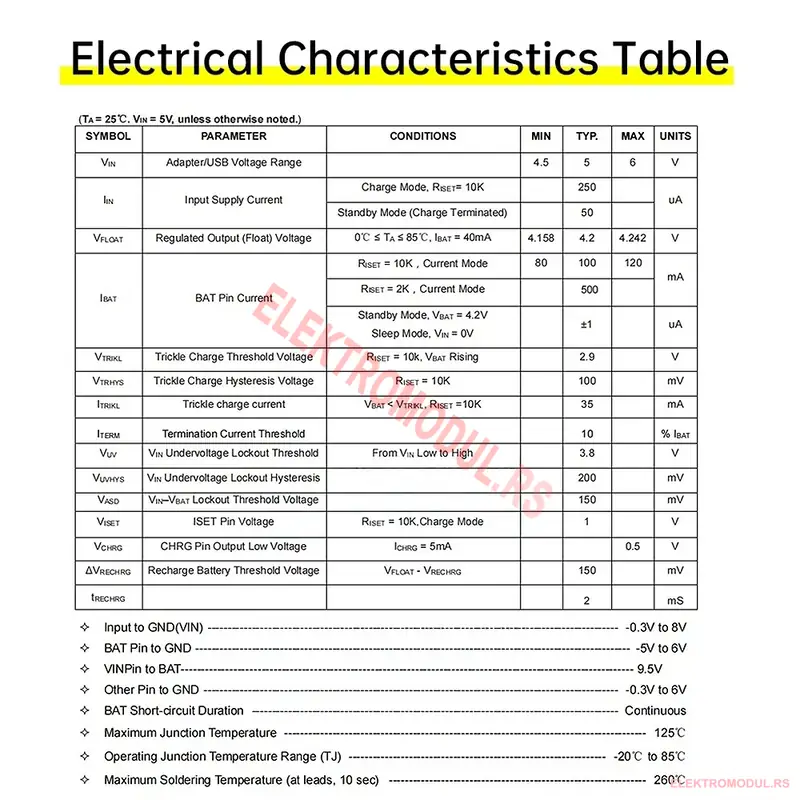

- Napon punjenja: 4,2 V (4,158–4,242 V)
- Kraj punjenja: kad struja padne na 10 % podešene
- Pretpunjenje duboko ispražnjene ćelije: oko 35 mA ispod 2,9 V

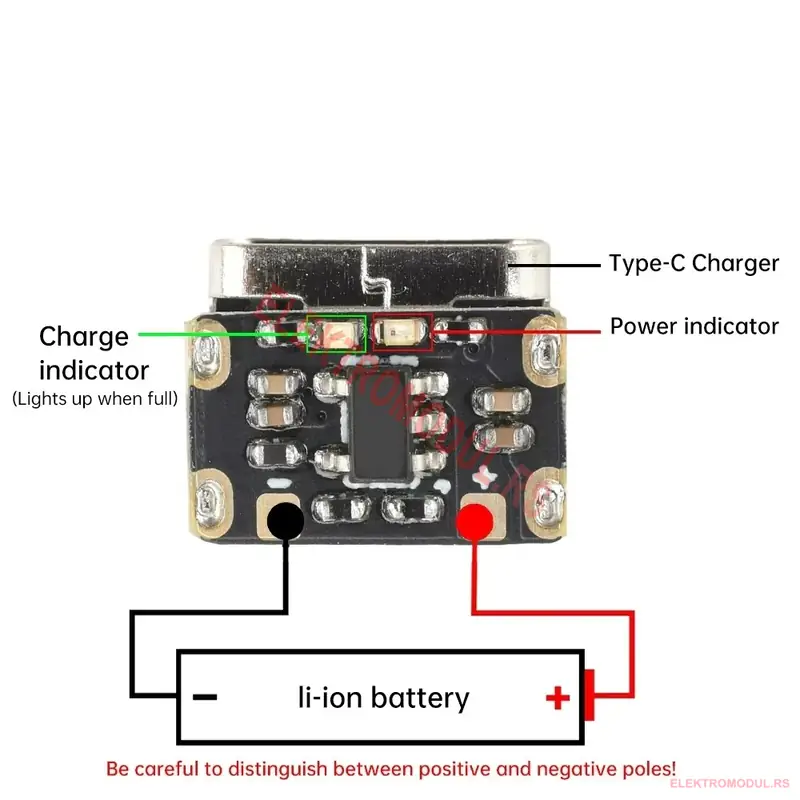

- LED: crvena = ima napajanja, zelena = ćelija puna

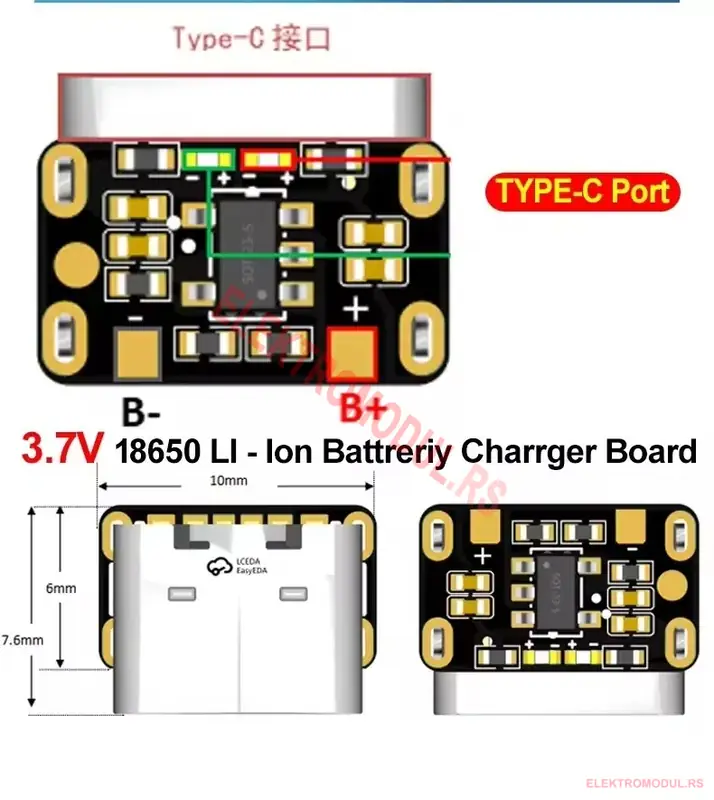

- Priključci: lemne tačke + i − na zadnjoj strani (pazite na polaritet)
Uporedna tabela punjača za jednu Li-ion ćeliju
Svi moduli za punjenje litijumskih ćelija koje imamo. „Štiti bateriju“ znači zaštitni sklop koji odseca ćeliju pri dubokom pražnjenju, prepunjavanju i kratkom spoju na izlazu.
| Slika | Proizvod | Ulaz i struja punjenja | Štiti bateriju | Korpa |
|---|---|---|---|---|
 |
TP4056 1A Tip C + zastita za 18650 | USB-C, 1 A | DA | 🛒 U korpu |
 |
TP4056 1A mini usb + zastita za 18650 | Mini USB, 1 A | DA | 🛒 U korpu |
 |
18650 MICRO TP4056 sa zastitom baterije | Micro USB, 1 A | DA | 🛒 U korpu |
 |
Mini Type-C 18650 Li-ion Punjač sa Zaštitom CC/CV (ova strana) | USB-C, 100–500 mA | NE | 🛒 U korpu |
 |
Punjač za 18650 baterije 5V 1A modul | 5 V lemne tačke, 6 × 1 A | NE | 🛒 U korpu |
 |
TP5000 Punjač za Litijumske Baterije | USB-C 4,5–9 V, 1 A (do 2 A); Li-ion ili LiFePO4 | NE | 🛒 U korpu |
 |
TP5100 Modul kontrole punjenja | 5–18 V, do 2 A; 1S ili 2S | NE | 🛒 U korpu |
 |
Punjač Li-ion baterije 18650 DC-DC Step Up boost modul | Micro USB, 1 A + izlaz 4,3–27 V | NE | 🛒 U korpu |
