LCD Modul TFT 2.4 Inča za Arduino UNO R3 i Mega 2560 — Cena Srbija

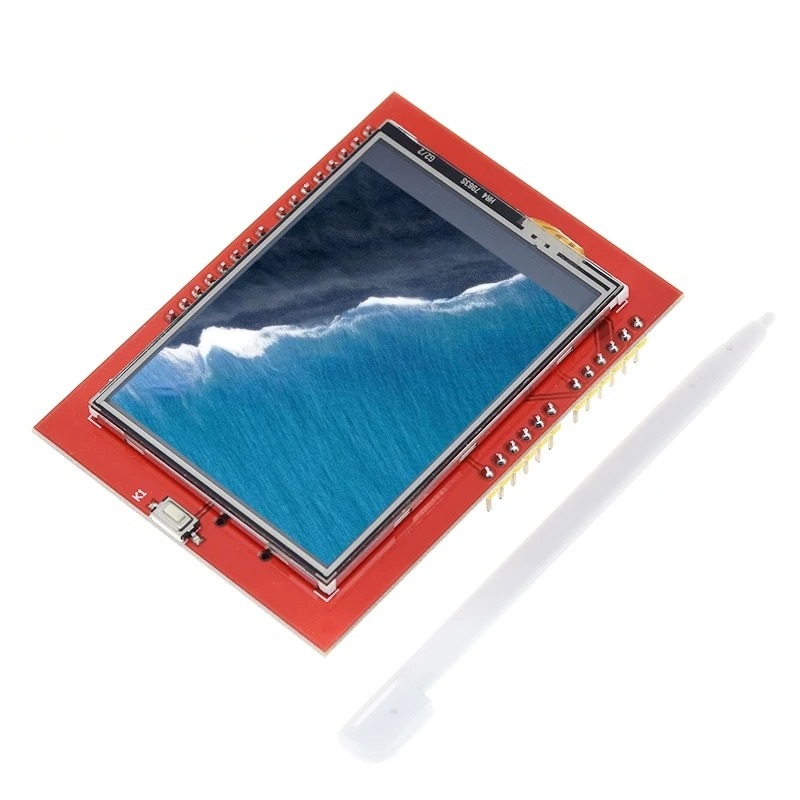

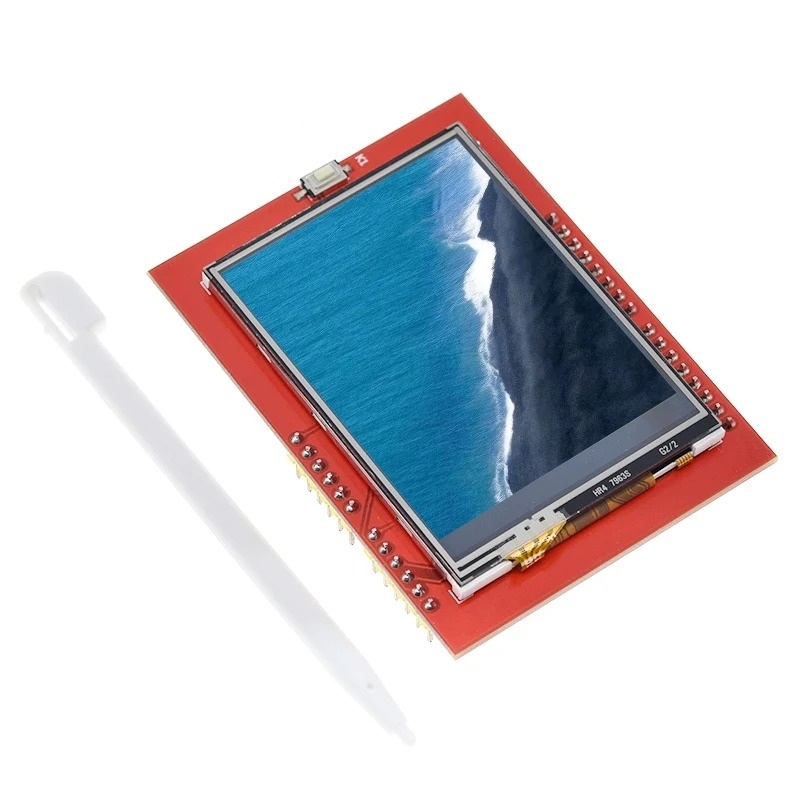

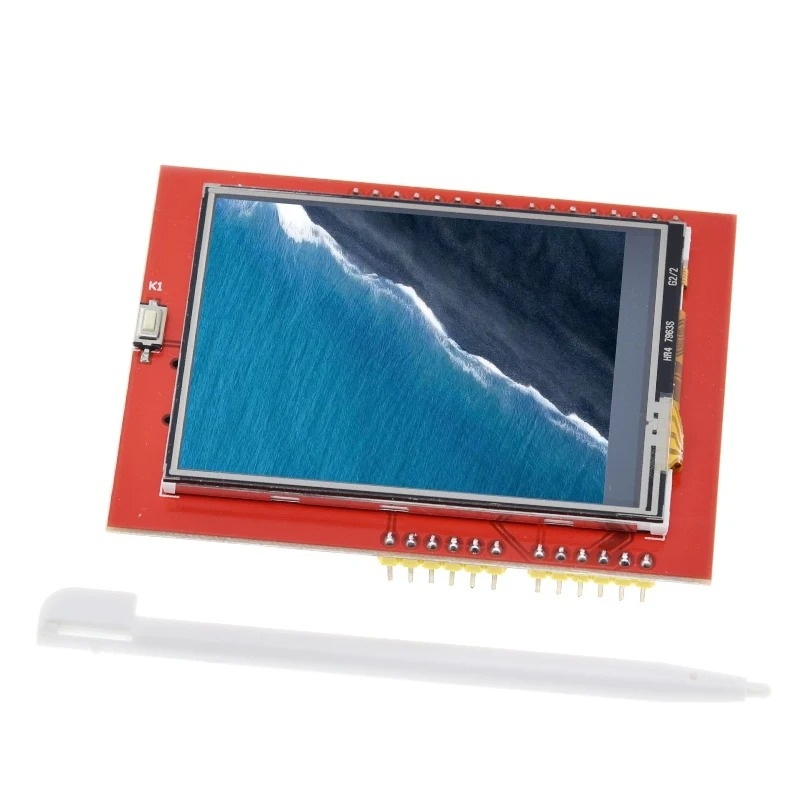

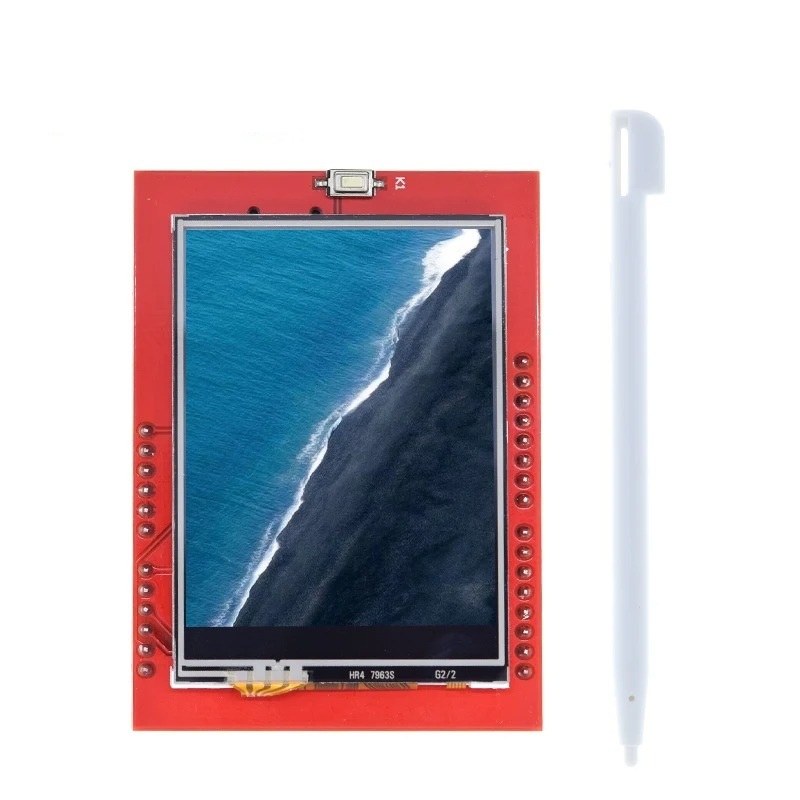

LCD modul TFT 2.4 inča je shield koji se direktno utiskuje na Arduino UNO R3, a radi i na Mega 2560. Ekran daje 240 x 320 piksela u 65.536 boja, ima rezistivni touch sloj sa priloženom olovkom i microSD slot na poleđini ploče. Komunikacija ide preko 8-bitnog paralelnog interfejsa, a svi signali su izvedeni na standardne Arduino konektore, pa nema lemljenja ni žica. Na modulu su regulator 3,3 V i nivo-konverteri, tako da se LCD modul TFT 2.4 inča napaja i upravlja direktno sa 5 V logike UNO ploče.
Specifikacije
- Dijagonala: 2.4 inča
- Rezolucija: 240 x 320 piksela (QVGA), 65.536 boja
- Kontroler displeja: ILI9341 (u ovoj klasi ploča proizvođač ume da ugradi i drugi kompatibilan kontroler — biblioteka ga prepoznaje po ID-u)
- Interfejs: 8-bitni paralelni (LCD_D0–LCD_D7 + RD, WR, RS, CS, RST)
- Touch: rezistivni, četvorožični — bez zasebnog touch kontrolera, očitava se analognim pinovima
- Memorijska kartica: microSD slot na poleđini, preko SPI linija
- Napajanje: 5 V sa Arduino ploče; regulator 3,3 V i nivo-konverteri na modulu
- Taster K1: reset

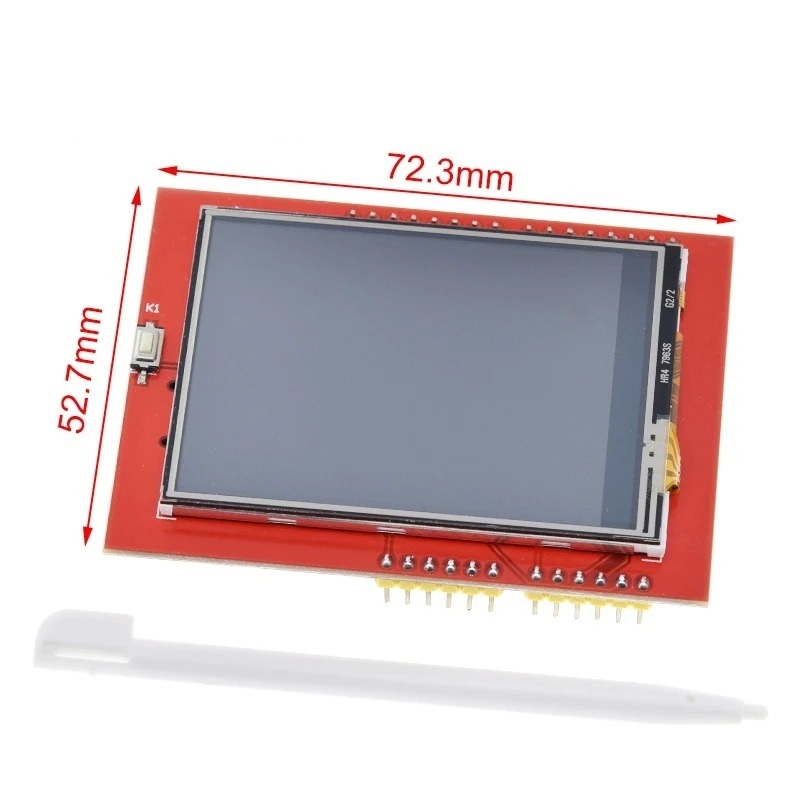

- Dimenzije ploče: 72,3 x 52,7 mm
- U isporuci: modul i plastična olovka (stylus)
Pinovi i povezivanje

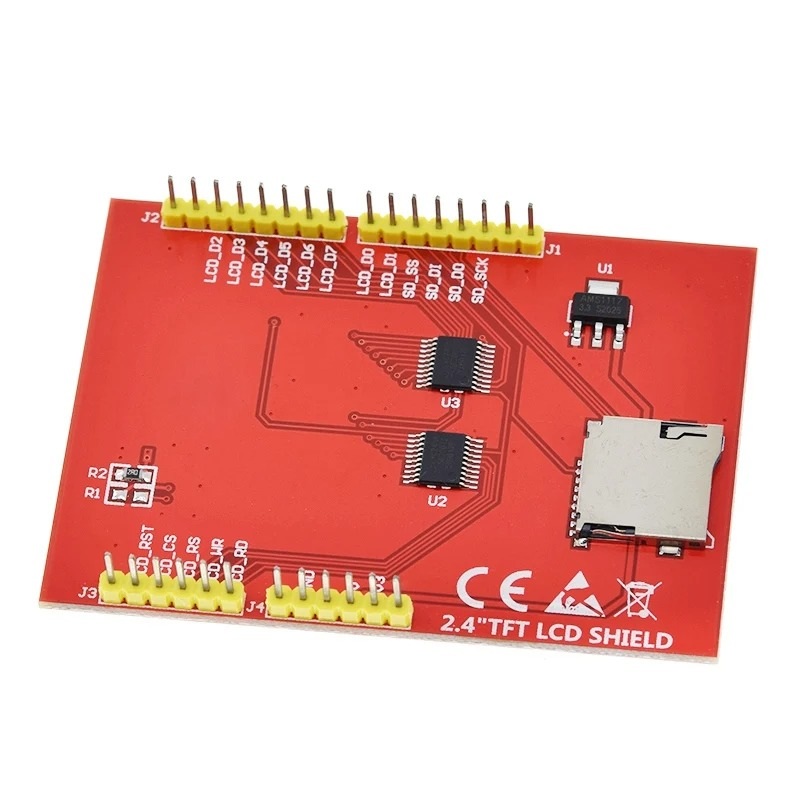

Modul se utiskuje na konektore Arduino ploče, pa je povezivanje mehaničko — bez žica. Oznake na poleđini pokazuju koji signal ide na koji pin, što je korisno kada se shield vodi kablovima na Mega 2560 ili na drugu ploču:
| Oznaka na ploči | Arduino pin | Funkcija |
|---|---|---|
| LCD_D0, LCD_D1 | D8, D9 | podatkovne linije |
| LCD_D2 – LCD_D7 | D2 – D7 | podatkovne linije |
| LCD_RD | A0 | čitanje |
| LCD_WR | A1 | upis |
| LCD_RS | A2 | izbor komanda / podatak |
| LCD_CS | A3 | izbor displeja |
| LCD_RST | A4 | reset displeja |
| SD_SS | D10 | izbor microSD kartice |
| SD_DI | D11 | SPI podatak ka kartici |
| SD_DO | D12 | SPI podatak sa kartice |
| SD_SCK | D13 | SPI takt |
Displej zauzima pinove D2–D9 i A0–A4. Slobodni ostaju A5 i serijski pinovi D0 i D1, a D10–D13 su slobodni ako se ne koristi memorijska kartica.
Touch i microSD
Touch sloj nema poseban kontroler: otpornički panel je vezan na pinove koje deli sa displejom, pa se pozicija dodira meri analogno. Za ovu seriju ploča uobičajene su vrednosti YP na A3, XM na A2, YM na D9 i XP na D8, ali tačne vrednosti i granice se potvrđuju primerom za kalibraciju jer se panel razlikuje od komada do komada. microSD slot radi preko linija D10–D13 i standardne SD biblioteke; kartica se kupuje zasebno, na primer Micro SD 16GB U3 Class 10.
Biblioteke za Arduino
- MCUFRIEND_kbv — pisana baš za ovakve paralelne shield-ove; sama pročita ID kontrolera, pa radi i kada je ugrađen drugi čip iste klase.
- Adafruit GFX — grafičke primitive, tekst i fontovi, koristi se uz MCUFRIEND_kbv.
- TouchScreen — očitavanje rezistivnog panela i kalibracija dodira.
- SD — čitanje slika i podataka sa microSD kartice.
Biblioteke namenjene SPI displejima, poput TFT_eSPI ili Adafruit ILI9341, ovde se ne koriste jer je interfejs paralelan.
Da li radi sa ESP32?
Ne utiskuje se direktno. Konektori su u Arduino UNO rasporedu, a paralelni interfejs traži trinaest linija, pa bi ESP32 tražio povezivanje kablovima uz pažnju na 3,3 V logiku. Za ESP32 projekte praktičnija je gotova ploča ESP32 2.4″ LCD TFT Touch razvojna ploča, gde su mikrokontroler, displej i touch na istoj ploči.
Poređenje displeja iz ponude
| Model | Dijagonala | Rezolucija | Kontroler | Touch | Interfejs |
|---|---|---|---|---|---|
| 2.4″ shield za UNO / Mega | 2.4″ | 240×320 | ILI9341 | Rezistivni, olovka | 8-bitni paralelni |
| 2.4″ ESP32 razvojna ploča | 2.4″ | 240×320 | ST7789 | Da | Integrisano |
| 2.8″ bez touch-a | 2.8″ | 240×320 | ILI9341 | Ne | SPI |
| 3.5″ za Arduino Mega | 3.5″ | 320×480 | ILI9486 | Ne | Paralelni |
| 2.0″ | 2.0″ | 240×320 | ST7789V | Ne | SPI |
| 1.77″ | 1.77″ | 128×160 | ST7735S | Ne | SPI |
| 1.3″ IPS | 1.3″ | 240×240 | ST7789 | Ne | SPI |
| 7″ ESP32-S3 | 7″ | 800×480 | ESP32-S3 | Kapacitivni | Integrisano |
| 10.1″ IPS HDMI | 10.1″ | 1024×600 | — | Kapacitivni | HDMI |
OLED displej moduli
Za projekte gde su bitni kontrast i mali format, OLED moduli su alternativa:
| Model | Dijagonala | Rezolucija |
|---|---|---|
| OLED 3.12″ | 3.12″ | 256×64 |
| OLED 1.5″ | 1.5″ | 128×128 |
| OLED 0.96″ | 0.96″ | 128×64 |
| OLED 0.91″ | 0.91″ | 128×32 |
Najčešća pitanja
Da li je ovo 2.8 inča SPI ekran sa XPT2046 kontrolerom?
Nije. Ovo je 2.4 inča shield sa paralelnim interfejsom koji se utiskuje na Arduino UNO ili Mega, a touch nema zaseban kontroler. Ako vam treba 2.8 inča sa SPI komunikacijom, pogledajte 2.8″ ILI9341 SPI bez touch-a.
Radi li na Arduino Mega 2560?
Radi — shield se utiskuje na iste konektore, a MCUFRIEND_kbv podržava i UNO i Mega raspored.
Ekran je beo ili prikazuje šum, šta proveriti?
Najpre pokrenuti primer koji čita ID kontrolera. Ako ID bude nula, modul nije dobro nalegao na konektore; ako ID bude pročitan, u kodu treba izabrati odgovarajući drajver.
Može li touch prstom, bez olovke?
Može, rezistivni panel reaguje na pritisak. Olovka je preciznija jer ima manju dodirnu površinu; višestruki dodir nije moguć na rezistivnom panelu.
Koliko pinova ostaje slobodno na Arduino UNO?
Ostaju A5 i serijski pinovi D0 i D1, a D10–D13 su slobodni ako se ne koristi microSD kartica.
