🔧 Tehnička specifikacija:
🔋 Tip:
-

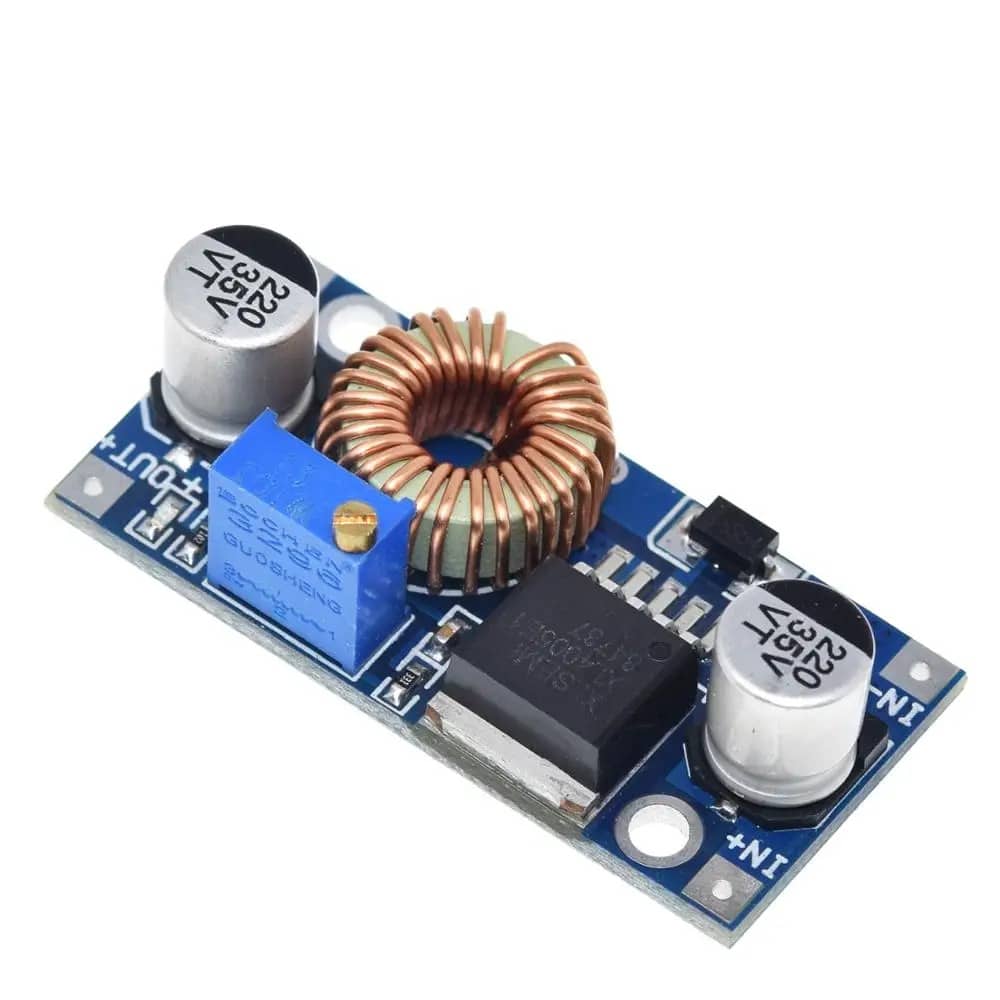

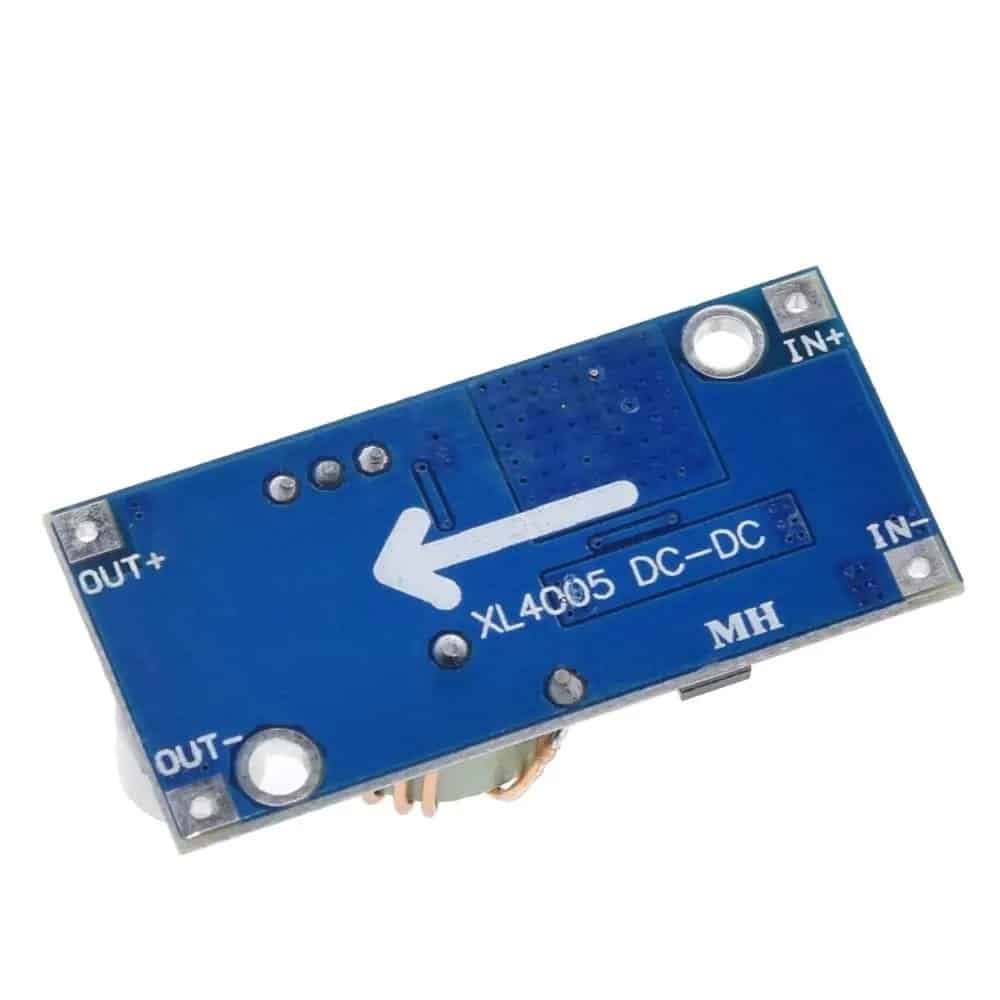

Neizolovani DC-DC step-down (BUCK) naponski konvertor
⚙️ Model:
-
XL4005 DSN5000 (Beyond LM2596 – veća struja i snaga)
🔌 Ulazni napon:
-
5V – 32V DC
-
Napomena: Maksimalni dozvoljeni napon je 38V, ali se preporučuje do 32V za stabilan rad i dug vek trajanja.
🔋 Izlazni napon:
-
1.25V – 32V DC (kontinuirano podesiv putem potenciometra)
🔄 Izlazna struja:
-
0 – 5A maksimalno
-
Preporučeno: do 4.5A za rad bez dodatnog hlađenja
⚡ Izlazna snaga:
-
Do 75W
-
Ako se koristi preko 50W, preporučuje se dodavanje hladnjaka (heatsink)
🌡 Radna temperatura:
-
od –40°C do +85°C
⏱ Radna frekvencija:
-
180 kHz (visoka efikasnost i manji talasni napon)
💡 Efikasnost konverzije:
-
Do 96%
-
Efikasnost zavisi od ulaznog/izlaznog napona i struje, kao i razlike napona.
📈 Regulisanje:
-
Regulisanje napona (S(u)) < 0.8%
-
Regulisanje opterećenja (S(i)) < 0.8%
🔐 Zaštite:
-
✅ Zaštita od kratkog spoja: Da (ograničenje struje do 8A)
-
✅ Termalna zaštita: Da (automatsko isključivanje izlaza kod pregrevanja)
-
❌ Zaštita od obrnutog polariteta: Ne
→ Ako je potrebna, preporučuje se serijsko dodavanje diode visoke struje na ulazu.
📦 Indikatori i priključci:
-
✅ LED indikator napona – prikazuje da je modul pod naponom
-
Priključci: Lemni terminali
-
V-IN – ulazni napon
-
V-OUT – izlazni napon
-
🧱 Montaža:
-
Na ploču ili kućište (2 rupe za šrafove Ø3mm)
📐 Dimenzije (prosečne):
-
Dužina: ~52 mm
-
Širina: ~25 mm
-
Visina: ~15 mm (bez hladnjaka)
✅ Ključne prednosti:
-
✔ Viša struja i snaga u odnosu na LM2596
-
✔ Visoka efikasnost i stabilnost napona
-
✔ Prilagodljiv izlazni napon – širok opseg
-
✔ Ugrađene zaštite – bezbedno korišćenje
-
✔ Kompaktno rešenje za napajanje raznih elektronskih uređaja
🎯 Idealna primena:
-
Arduino, ESP8266, Raspberry Pi i slični mikrokontrolerski sistemi
-
Napajanje LED traka, ventilatora, motora i drugih DC uređaja
-
Solarni sistemi i baterijski punjači
-
DIY projekti, laboratorije, napajanja za testiranje
📦 Sadržaj paketa:
-
1x XL4005 DC-DC Step-Down 5A konvertor modul
