400W 15A DC-DC Step Down Buck Converter Moudle DC 10V-60V do 0-45V podesivi CC CV napajanje regulatorom napona
1: Postoji indikator konstantne struje prilikom punjenja baterije. Status punjenja je jasan na prvi pogled.
2: Izlazna snaga je velika, ventilacija je dobra, a prirodna disipacija toplote može postići 280V/12A (imajte na umu da postoje ograničenja izlazne snage i izlazne struje).
3: 10-60v širok ulazni napon, pogodan za većinu izvora napajanja na tržištu kao ulazni izvor
4: Modul usvaja šemu koraka ispravljanja, koja je izuzetno efikasna, a izlazni napon je iznad 10V i efikasnost je čak 92% -96%.
5: Postoji ulazna zaštita od podnapona
Glavne karakteristike modula za napajanje:
Ulazni napon širine 10-60v, pogodan za većinu izvora napajanja na tržištu kao ulazni izvor.
Izlaz je konstantan napon i konstantna struja, a napon i struja su kontinuirano podesivi. Može zadovoljiti većinu električne opreme.
Velika izlazna snaga, dobra ventilacija, prirodna disipacija toplote mogu postići 280V/12A (imajte na umu da postoje ograničenja izlazne snage i izlazne struje).
Modul usvaja šemu koraka ispravljanja, koja ima izuzetno visoku efikasnost, a izlazni napon je iznad 10V i efikasnost je čak 92% -96%.
Prilikom punjenja baterije postoji indikator konstantne struje. Status punjenja je jasan na prvi pogled.
Ulaz ima osigurač od 15A, a pozitivni i negativni pol ulaza neće oštetiti napajanje (osigurač će izgoreti, a osigurač treba zameniti)
Specifikacije:
Naziv modula: 400v step-dovn konstantni napon i konstantna struja
Priroda modula: neizolovani opadajući modul (BUCK)
Ulazni napon: 10.5-60V
Opseg izlaznog napona: 0-45V (mora ispuniti uslov opadanja, IN ulaz se množi sa 0,8)
Minimalni izlazni napon: 0V (+1V)
Najveći izlazni napon: približno jednak ulazu *0,8 (na primer, ulaz je 40V, 40V*0,8=32V, najveći izlazni napon je 32V, koji će zapravo biti malo veći i dostići oko 34V,35)
Izlazna konstantna struja: 0,2-15A (kontinuirano podesivo, rasipanje toplote treba pojačati ako prelazi 12A)
Maksimalna izlazna snaga: 400V (potrebno je dodati ventilator za prinudno hlađenje hladnjaka i magnetnog prstena)
Kontinuirana maksimalna radna snaga: 280V (pod ventilacijom)
Kontinuirana maksimalna radna struja: 12A (pod ventilacijom)
Zaštita od niskog napona ulaza: Da, (ulaz je manji od 10,5V da bi se isključio izlaz, postoji greška od oko 0,5V)
Zaštita od prenapona na ulazu: nema (prenapon je zabranjen)
Radna temperatura: -10 ~ +85 stepeni (povećava disipaciju toplote kada pređe 65 stepeni)
Radna frekvencija: 100KHz
Efikasnost konverzije: do 97% (efikasnost je povezana sa ulaznim, izlaznim naponom, strujom i razlikom pritiska)
Zaštita od kratkog spoja: Da (zaštita konstantne struje)
Zaštita od obrnutog povezivanja ulaza: Da (molimo vas, budite pažljivi kada kratko spojite ulaz i povratna ulazna veza će spaliti ulazni osigurač)
Izlaz protiv ponovnog punjenja: nema (za punjenje baterije, izlazno povezivanje induktivnog opterećenja, na primer, anti-reverzna dioda se mora dodati u motor)
Indikator rada: Da (plavo LED svetlo)
Indikatorska lampica stalne struje: Da (crvena lampica CC indikatora na maloj ploči svetli kada konstantna struja radi, nema izlazne struje i svetlo ne svetli kada je napon konstantan)
Način povezivanja: Dolazi sa 25A terminalnim blokom bez zavarivanja
Veličina modula: dužina 60 širina 60 mm visina 45 mm
Neto težina: 170 grama. 180 grama sa pakovanjem.
Način pakovanja: nezavisno pakovanje od kartona.

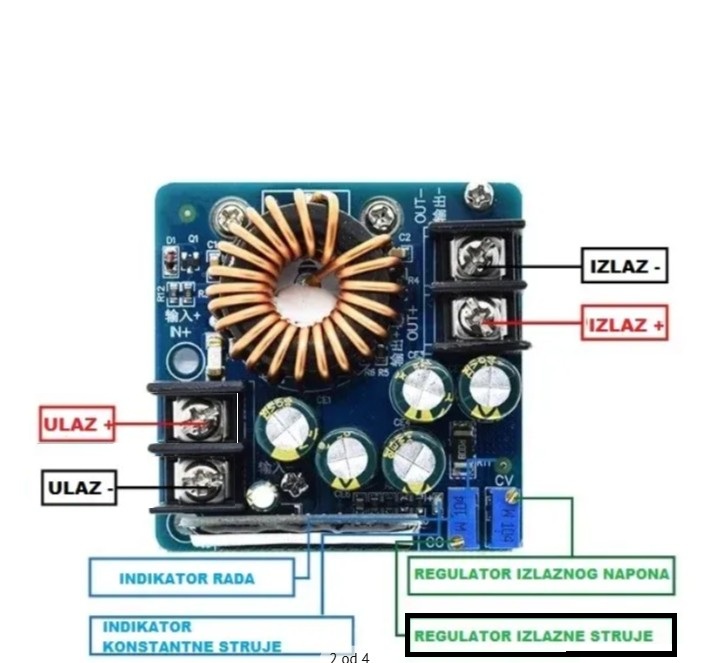

Ožičenje: „Input/IN“ je ulaz. „ Output/OUT“ je izlaz (označeno na kineskom)
Preventivne mere:
Strogo je zabranjeno povezivanje pozitivnih i negativnih polova ulaza i izlaza obrnuto (obrnuti ulaz će spaliti osigurač, a obrnuti izlaz će oštetiti kontrolnu ploču. Oštećena ploča se ne može popraviti i može se samo zameniti.
Kontrolna tabla je malo lepka otporna na kišu, ako je oštećena, može se samo zameniti. Pažljivo pucajte umom
Za punjenje baterije, kada je izlaz povezan sa induktivnim opterećenjem, izlaz treba da bude opremljen anti-reflov diodom
Paket je uključen:
1 komad modul za napajanje
