Turbinski Protokomer ELF-DN50 Senzor Protoka Vode 2″ — Cena Srbija

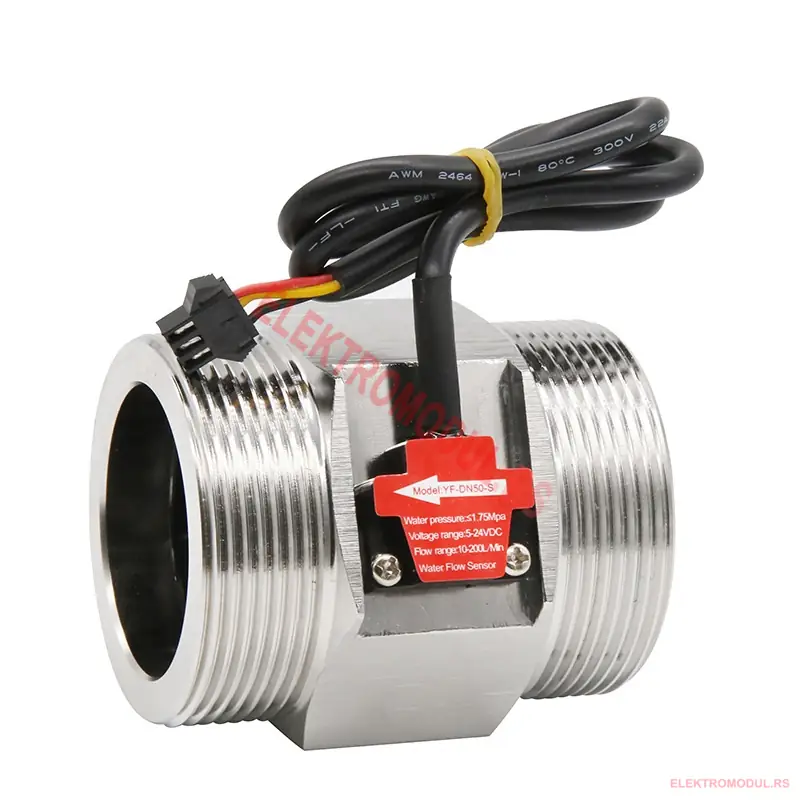

Turbinski protokomer ELF-DN50 je robustan senzor protoka vode sa priključkom od 2 cola (DN50) i kućištem od nerđajućeg čelika (prohrom). Namenjen je za merenje protoka u vodovodnim, industrijskim i navodnjavajućim sistemima velikog kapaciteta. Sa opsegom protoka 10–200 L/min i naponskim opsegom 5–24 V, ovaj protokomer ELF-DN50 lako se povezuje na Arduino, ESP ili PLC i daje impulsni signal proporcionalan protoku.
Kako radi turbinski senzor protoka?
Unutar kućišta nalazi se turbinski rotor sa magnetom. Kada voda protiče, rotor se okreće, a ugrađeni Hall senzor generiše impulse — što je protok veći, to je frekvencija impulsa viša. Brojanjem impulsa mikrokontroler izračunava trenutni protok (L/min) i ukupnu protečenu zapreminu (litre). Kalibracioni faktor zavisi od dimenzije senzora.
Tehničke specifikacije
| Model | ELF-DN50 (YF-DN50-S) |
| Priključak | 2 cola (DN50), spoljni navoj |
| Opseg protoka | 10–200 L/min |
| Radni napon | 5–24 V DC |
| Maksimalni pritisak | ≤ 1,75 MPa |
| Izlaz | impulsni (Hall senzor) |
| Priključni provodnici | 3 žice (napajanje, masa, signal) |
| Materijal | nerđajući čelik (prohrom) |
Primena
- Merenje potrošnje vode — vodovodne i industrijske instalacije velikog protoka.
- Navodnjavanje — kontrola količine vode u sistemima za zalivanje.
- Pumpne stanice — nadzor protoka i zaštita od suvog hoda.
- Doziranje i priprema vode — filteri, bojleri, sistemi za prečišćavanje.
- Automatizacija — očitavanje protoka preko Arduino, ESP32 ili PLC-a.
Povezivanje
- Crveni provodnik — napajanje 5–24 V DC.
- Crni provodnik — masa (GND).
- Žuti provodnik — impulsni signal ka digitalnom ulazu mikrokontrolera (uz pull-up otpornik).
- Poštujte smer protoka označen strelicom na kućištu i osigurajte da senzor bude ispunjen vodom.
Koja veličina protokomera vam treba?
ELF-DN50 je najveći iz serije, za priključak od 2 cola i velike protoke. Za manje cevi pogledajte i druge dimenzije:
| Model | Priključak | Materijal |
|---|---|---|
| ELF-DN50 (ovaj) | 2 cola (DN50) | prohrom |
| ELF-DN32-T | 1¼ cola | mesing |
| ELF-B10 | 1 col | prohrom |

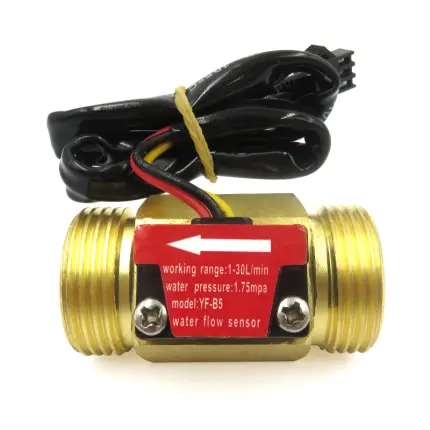

| EL-B5 | ¾ cola | mesing |
Veći priključak = veći maksimalni protok. Izaberite dimenziju prema prečniku vaše cevi.
Često postavljana pitanja
Koliki protok meri ELF-DN50?
Opseg je 10–200 litara u minuti, što ga čini pogodnim za sisteme velikog kapaciteta na cevima od 2 cola.
Na koji napon radi?
Radi na naponu od 5 do 24 V jednosmerne struje, pa se povezuje i na 5 V (Arduino) i na 12–24 V industrijske sisteme.
Kako se čita protok?
Senzor daje impulse; mikrokontroler broji impulse u sekundi i preračunava u L/min prema kalibracionom faktoru senzora.
Da li je pogodan za pijaću vodu?
Kućište je od nerđajućeg čelika i pogodno za vodu, ali za pijaću vodu uvek proverite lokalne propise i čistoću instalacije.
