LY2NJ Relej 24V AC 10A 2NO/2NC sa Podnožjem — Cena Srbija
LY2NJ relej je industrijski elektromagnetni relej sa 8 pinova i dve preklopne kontaktne grupe (2NO + 2NC), a isporučuje se zajedno sa podnožjem za montažu na DIN šinu. Ova verzija ima kalem na 24V AC i kontakte od 10A/250VAC, pa je pogodan za upravljanje motorima, grejačima, pumpama i signalnim kolima. Providno kućište i LED indikator omogućavaju vizuelnu proveru stanja, zbog čega je LY2NJ relej čest izbor u industrijskoj automatici i razvodnim ormanima.
Isporučuje se SA podnožjem
U kompletu dobijate relej LY2NJ i odgovarajuće podnožje (PTF08A) sa screw terminalima za montažu na 35 mm DIN šinu. Nije potrebno posebno kupovati postolje — sve je spremno za ugradnju i povezivanje.
Tehničke specifikacije
| Model | LY2NJ (8 pinova) |
| Napon kalema | 24V AC |
| Kontaktna struktura | 2 NO + 2 NC (DPDT) |
| Kapacitet kontakta | 10A / 250V AC |
| Potrošnja kalema | AC ≤ 1,2 VA |
| Vreme uključenja / resetovanja | ≤ 20 ms |
| Indikacija | LED indikator stanja |

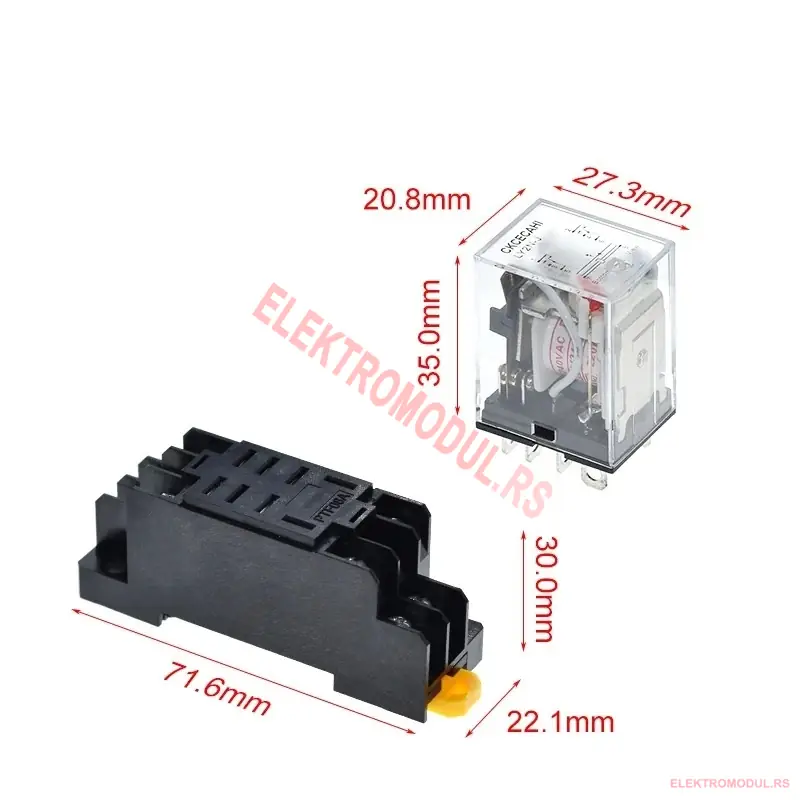

| Dimenzije releja | 27,5 × 21 × 35,3 mm |
| Podnožje | PTF08A, DIN šina 35 mm (uključeno) |
Primena
- Industrijska automatika — upravljanje potrošačima preko PLC-a ili tajmera.
- Motori i pumpe — uključivanje i isključivanje preko slabijeg upravljačkog signala.
- Grejanje i ventilacija — komutacija grejača i ventilatora.
- Signalna i zaštitna kola — dve nezavisne preklopne grupe za više funkcija.
- Razvodni ormani — uredna DIN montaža uz jasnu LED indikaciju.
Kako se povezuje LY2NJ
- Postavite podnožje PTF08A na 35 mm DIN šinu i utaknite relej u ležište.
- Kalem (2 pina) povežite na 24V AC upravljački napon.
- Dve preklopne grupe daju po jedan zajednički (COM), normalno otvoren (NO) i normalno zatvoren (NC) kontakt.
- Potrošače vežite na NO ili NC kontakte prema potrebnoj logici, u okviru 10A/250VAC.
Često postavljana pitanja
Da li podnožje dolazi uz relej?
Da, LY2NJ se isporučuje zajedno sa PTF08A podnožjem za DIN šinu — spremno za ugradnju.
Koliko struje podnose kontakti?
Kontakti su deklarisani na 10A pri 250V AC. Za induktivne potrošače preporučuje se rezerva u dimenzionisanju.
Koliko kontaktnih grupa ima?
Ima dve preklopne grupe (2NO + 2NC), što omogućava upravljanje sa dva nezavisna kola.
Na koji napon radi kalem?
Ova verzija ima kalem na 24V naizmenične struje (24V AC).
Poručite online u Srbiji.
