C8-T Dupont krimp terminal 2,54 mm ženski – kalajisan — Cena Srbija

C8-T Dupont krimp terminal 2,54 mm ženski je kontakt-čaura koja se krimpovanjem spaja na provodnik i ubacuje u standardno Dupont kućište rastera 2,54 mm. Ženski terminal je najkorišćeniji kontakt u prototipnoj elektronici — svaki jumper kabl koji se navlači na pinove Arduino ploče, Raspberry Pi GPIO-a ili senzorskog modula završava upravo ovakvom čaurom. Pakovanje sadrži 100 komada na transportnoj traci.

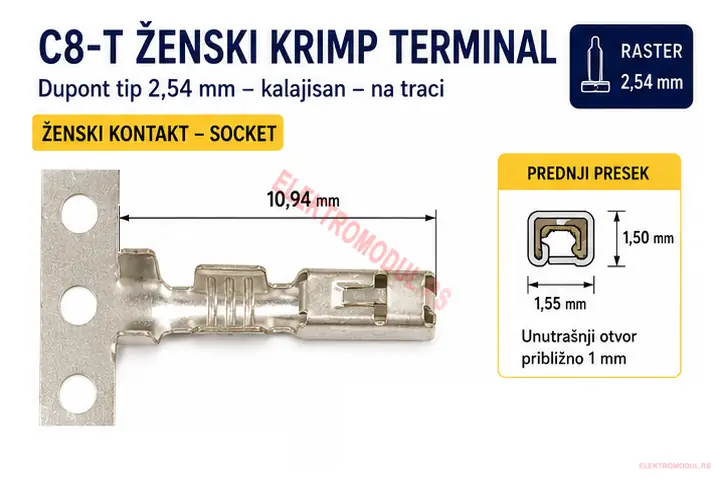

Kontaktni deo dimenzija približno 1,55 × 1,50 mm sa unutrašnjim otvorom od oko 1 mm čvrsto obuhvata standardni kvadratni pin 0,64 mm. Elastična konstrukcija čaure daje siguran kontakt koji se ne labavi posle više ciklusa spajanja i razdvajanja.

Tehničke specifikacije

• Tip: Dupont ženski krimp terminal (socket/čaura), serija C8-T
• Raster kućišta: 2,54 mm
• Kontaktni deo: približno 1,55 × 1,50 mm
• Unutrašnji otvor kontakta: približno 1 mm
• Ukupna dužina terminala: 10,94 mm
• Širina krilaca za provodnik: 1,50 mm
• Širina krilaca za izolaciju: 2,20 mm
• Materijal / završna obrada: kalajisan metal
• Isporuka: na transportnoj traci
• Pakovanje: 100 komada

Primena Dupont ženskih terminala

Ženski krimp terminal 2,54 mm koristite kad god kabl treba da se navuče na muški pin: header Arduino i kompatibilnih ploča, GPIO letvice, muški konektori releja, drajvera motora, displeja i praktično svih modula sa pin letvicama. U kombinaciji sa Dupont kućištima pravite jednožilne, dvožilne ili višežilne konektore proizvoljnog rasporeda — nešto što gotovi kablovi fiksnih konfiguracija ne mogu.

Kalajisana površina obezbeđuje nizak prelazni otpor i mogućnost dolemljivanja provodnika za dodatnu mehaničku sigurnost, što je korisno na mestima izloženim vibracijama.

Kako se krimpuje ženski Dupont terminal — korak po korak

1. Skinite 2–3 mm izolacije sa provodnika.
2. Postavite terminal u ležište krimp klešta — uža krilca (1,50 mm) hvataju golu žicu, šira (2,20 mm) izolaciju.
3. Ubacite provodnik i stegnite klešta u jednom potezu.
4. Proverite spoj laganim povlačenjem — žica ne sme da izlazi iz krilaca.
5. Ubacite terminal u Dupont kućište dok jezičak ne škljocne.

Ženski ili muški terminal — koji vam treba?

Oba terminala koriste isti raster 2,54 mm, ista Dupont kućišta i ista krimp klešta.

Šta vam još treba za kompletan kabl

Terminal je polovina posla — druga polovina je plastično kućište. Pogledajte komplet od 620 Dupont konektora 2,54 mm sa kućištima raznih konfiguracija. Za brze veze bez krimpovanja tu su gotovi Dupont kablovi žensko-žensko 10 cm i jumper kablići u tri vrste. Na strani ploče koristite mušku pin letvicu 40 pin 2,54 mm.

Zašto izabrati ovaj terminal

Isporuka na traci čuva krilca od deformacije i ubrzava rad — terminal se vadi sa trake tek pri krimpovanju. Standardne dimenzije garantuju kompatibilnost sa svim Dupont kućištima rastera 2,54 mm, a pakovanje od 100 komada čini C8-T Dupont krimp terminal 2,54 mm ženski ekonomičnom osnovom za desetine prilagođenih kablova.

Da li čaura odgovara standardnim pinovima od 0,64 mm?

Da — unutrašnji otvor od približno 1 mm sa elastičnim kontaktom predviđen je upravo za standardne kvadratne pinove 0,64 × 0,64 mm kakve imaju pin letvice i muški Dupont terminali.

Koja klešta su potrebna za krimpovanje?

Krimp klešta za Dupont/JST terminale rastera 2,54 mm sa ležištem za otvorena „U“ krilca. Precizna špic klešta mogu poslužiti u dva koraka, ali namenska klešta daju ujednačen i pouzdan spoj.

Za koji presek provodnika su predviđeni?

Za tanje licnaste signalne provodnike (okvirno 28–24 AWG). Za veće preseke i energetske vodove koristite hilzne ili krupnije terminale.

Mogu li se terminali vaditi iz kućišta?

Da — jezičak se pritisne tankom iglom kroz prorez kućišta i terminal se izvlači neoštećen, spreman za ponovnu upotrebu.

Za jumper kablove tačno po meri vašeg projekta — C8-T Dupont krimp terminal 2,54 mm ženski, pakovanje 100 komada na traci. Poručite online u Srbiji.
