C8-T Dupont krimp terminal 2,54 mm muški – kalajisan — Cena Srbija
C8-T Dupont krimp terminal 2,54 mm muški je kontakt-pin koji se krimpovanjem spaja na provodnik i ubacuje u standardno Dupont kućište rastera 2,54 mm. Ovo je osnovni gradivni element svakog prilagođenog jumper kabla — umesto da kupujete gotove kablove fiksnih dužina, sa ovim terminalima pravite konekcije tačno onakve kakve vaš projekat zahteva. Pakovanje sadrži 100 komada, isporučenih na transportnoj traci, što olakšava rad i sa ručnim krimp kleštima i sa aplikatorima.

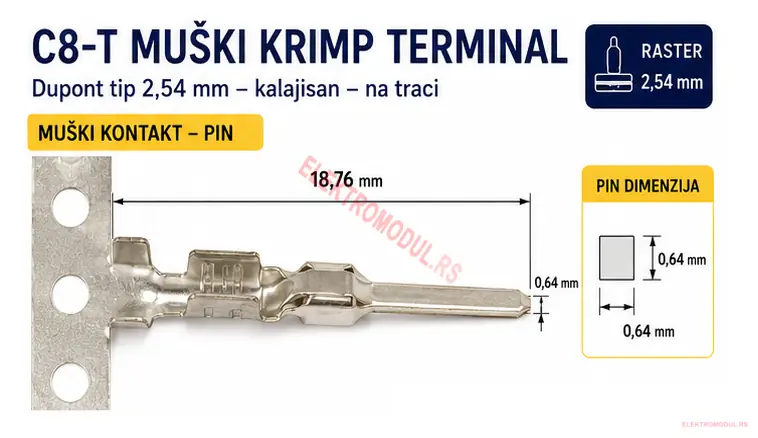

Muška varijanta ima kvadratni pin dimenzija 0,64 × 0,64 mm — identičan pinovima na standardnim pin letvicama. To znači da se muški terminal uparuje sa ženskim Dupont kontaktom ili ženskom letvicom, a koristi se svuda gde signal treba dovesti na breadboard, ženski header Arduino ploče ili ženski konektor senzora.
Tehničke specifikacije
- Tip: Dupont muški krimp terminal (pin), serija C8-T
- Raster kućišta: 2,54 mm
- Pin: 0,64 × 0,64 mm, kvadratni presek
- Ukupna dužina terminala: 18,76 mm
- Širina krilaca za provodnik: 1,50 mm
- Širina krilaca za izolaciju: 2,20 mm
- Materijal / završna obrada: kalajisan metal
- Isporuka: na transportnoj traci
- Pakovanje: 100 komada
Primena Dupont muških terminala
Dupont sistem konekcija rastera 2,54 mm je standard u elektronici za prototipove i signalne veze: Arduino i kompatibilne ploče, Raspberry Pi GPIO, senzorski moduli, relejne ploče, LED kontroleri, servo produžeci. Muški krimp terminal 2,54 mm birate kada kabl treba da se završi pinom — za utiskivanje u ženski header ploče, ženski jumper konektor ili breadboard.
Kalajisana završna obrada obezbeđuje dobar električni kontakt i jednostavno eventualno dolemljivanje provodnika nakon krimpovanja, što mnogi majstori rade za dodatnu mehaničku sigurnost na vibracijama.
Kako se krimpuje Dupont terminal — korak po korak
- Skinite 2–3 mm izolacije sa provodnika (tipično licnasti provodnik manjeg preseka).
- Postavite terminal u odgovarajuće ležište krimp klešta — krilca za provodnik (1,50 mm) hvataju golu žicu, a šira krilca (2,20 mm) stežu izolaciju.
- Ubacite provodnik tako da gola žica legne pod uža krilca, a izolacija pod šira.
- Stegnite klešta do kraja — oba para krilaca se zatvaraju u jednom potezu.
- Gotov terminal ubacite u Dupont kućište dok jezičak ne škljocne — kontakt je fiksiran i može se izvaditi samo iglom preko jezička.
Muški ili ženski terminal — koji vam treba?
| Karakteristika | Muški (pin) — ova stranica | C8-T ženski krimp terminal 2,54 mm |
|---|---|---|
| Kontaktni deo | kvadratni pin 0,64 × 0,64 mm | čaura ~1,55 × 1,50 mm, otvor ~1 mm |
| Ukupna dužina | 18,76 mm | 10,94 mm |
| Uparuje se sa | ženskim kontaktom, ženskom letvicom, breadboardom | muškim pinom, pin letvicom ploče |
| Tipična upotreba | kraj kabla koji ulazi u header ili breadboard | kraj kabla koji se navlači na pinove ploče |
Oba terminala koriste isti raster 2,54 mm, ista Dupont kućišta i ista krimp klešta.
Šta vam još treba za kompletan kabl
Za funkcionalan jumper kabl pored terminala trebaju vam i plastična kućišta — pogledajte komplet od 620 Dupont konektora 2,54 mm koji sadrži kućišta različitih konfiguracija. Ako vam trebaju gotove veze bez krimpovanja, tu su jumper kablići 10 cm u tri vrste. Na strani ploče, konekciju obezbeđuju muška pin letvica 40 pin 2,54 mm i ženska letvica 40 pin.
Zašto izabrati ovaj terminal
Isporuka na traci znači da terminali stižu neoštećeni i uredno orijentisani — nema ispravljanja iskrivljenih krilaca kao kod rinfuznog pakovanja. Kalajisan metal daje pouzdan kontakt niskog prelaznog otpora, a standardne dimenzije garantuju kompatibilnost sa svim Dupont kućištima rastera 2,54 mm. Pakovanje od 100 komada pokriva desetine kablova, pa je C8-T Dupont krimp terminal 2,54 mm muški praktična dopuna radionice svakog elektroničara.
Da li ovi terminali odgovaraju standardnim Dupont kućištima?
Da — raster je 2,54 mm i terminal je dimenzionisan za standardna jednoredna i višeredna Dupont kućišta, uključujući i ona iz našeg kompleta konektora.
Koja klešta su potrebna za krimpovanje?
Bilo koja krimp klešta za Dupont/JST terminale rastera 2,54 mm sa ležištem za otvorena „U“ krilca. Terminal se može stegnuti i preciznim špic kleštima u dva koraka, ali namenska krimp klešta daju ujednačen spoj.
Za koji presek provodnika su predviđeni?
Krilca za provodnik širine 1,50 mm predviđena su za tanje licnaste provodnike kakvi se tipično koriste za signalne veze (okvirno 28–24 AWG). Za deblje energetske provodnike koristite hilzne ili veće terminale.
Da li mogu da izvadim terminal iz kućišta ako pogrešim?
Da — tankom iglom ili pincetom pritisnete jezičak kroz prorez kućišta i terminal se izvlači bez oštećenja, pa se može ponovo iskoristiti.
Napravite jumper kablove po svojoj meri — C8-T Dupont krimp terminal 2,54 mm muški, pakovanje 100 komada na traci. Poručite online u Srbiji.
