Relej koji sam odbrojava vreme — bez Arduina i bez programiranja
TRM01 vremenski relej 12 V je modul za odloženi start i vremensko upravljanje uređajima. Radi samostalno: dobije napajanje, odbroji podešeno vreme i uključi ili isključi potrošač — bez mikrokontrolera i bez pisanja programa. Vreme se zadaje trimerom na ploči, u opsegu od 0,1 do 120 sekundi.
Ima četiri režima rada koji se biraju tasterom na ploči, pa isti modul može da bude odloženi start, tajmer koji se sam gasi, prekidač sa samodržanjem ili okidač na spoljni signal.

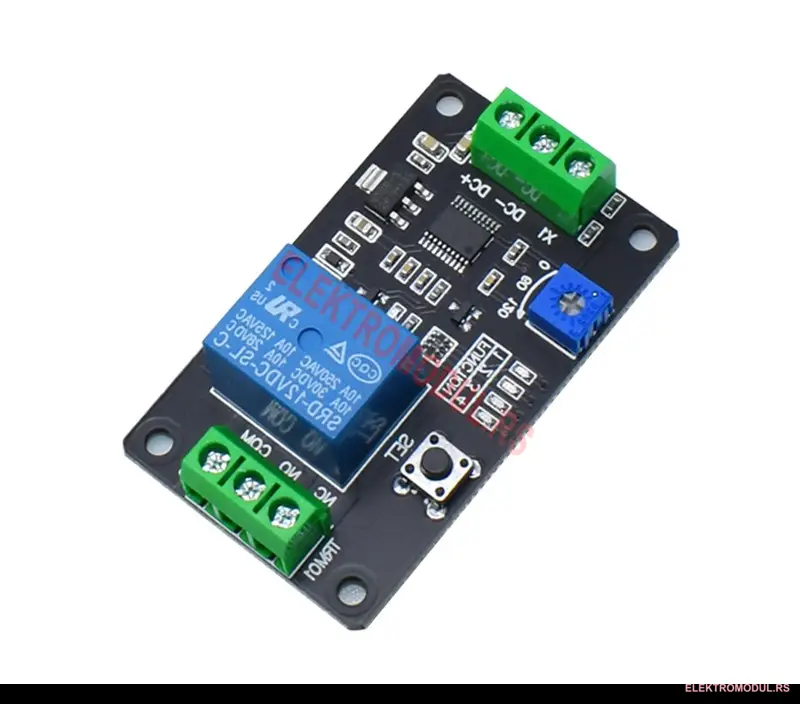

Priključci
- DC+ / DC− — ulaz napajanja, 12 V DC (obavezno tačan napon i polaritet)
- X1 — signalni ulaz za okidanje, reaguje na visok nivo
- COM — zajednički kontakt releja
- NO — normalno otvoren: spaja se sa COM kada relej proradi
- NC — normalno zatvoren: razdvaja se od COM kada relej proradi
Relej je SRD-12VDC-SL-C, deklarisan na 10 A (250 V AC / 30 V DC). Vreme se podešava malim trimerom (potenciometrom) na ploči — malom podešavajućom zavrtnjem koji se okreće odvijačem.
Kako se bira režim — LED vam govori gde ste
Ovo je jedina stvar koju treba naučiti pri prvom puštanju u rad, a posle je jednostavno:
- Držite taster — LED prestaje da trepće i svetli stalno. To znači da ste ušli u biranje režima.
- Kratkim pritiscima prelazite kroz režime dok ne dođete do željenog.
- Ponovo držite taster da potvrdite izbor.
- Kada LED opet trepće na izabranom režimu — režim je aktivan i modul radi.
Pravilo je prosto: LED trepće = režim radi, LED stalno svetli = biramo režim.
Četiri režima rada
F1 — odloženi start (najčešće korišćen)
Kad modul dobije napajanje: relej je prvo isključen, modul čeka podešeno vreme, pa uključi. Ako prekinete i vratite napajanje, ciklus kreće ispočetka.
Praktično: daš kontakt → sačeka → uključi uređaj. Koristi se za odloženo paljenje svetala, pokretanje ventilatora, uključivanje pojačala, start dodatne opreme u vozilu.
F2 — uključi odmah, isključi posle vremena
Relej se uključuje odmah po dovođenju napajanja, radi podešeno vreme, pa se sam isključi. Ako u međuvremenu stigne nov signal, vreme se resetuje i odbrojavanje kreće ponovo.
Praktično: krene odmah → radi neko vreme → sam se ugasi. Za uređaj koji treba da radi samo kratko, za ventilator koji treba još malo da radi posle gašenja, za kratko uključivanje pumpe.
F3 — prekidač sa samodržanjem (self-locking)
Režim bez vremena. Svaki dovod visokog nivoa na X1 menja stanje: prvi impuls uključi relej, sledeći ga isključi. Radi kao običan ON/OFF prekidač, samo se upravlja signalom.
Za daljinsko uključivanje uređaja, skriveni prekidač, upravljanje jednim dugmetom.
F4 — okidanje spoljnim signalom
Relej stoji isključen dok nema signala. Čim na X1 dođe signal, relej se odmah uključuje. Kada signal nestane, relej ostaje uključen još zadato vreme, pa se gasi.
Koristi se kada jedan uređaj treba da pokrene drugi — alarm ili senzor uključuje sistem, signal sa drugog modula pokreće potrošač.
Koji režim se najviše koristi u vozilu
U najvećem broju slučajeva to je F1 — odloženi start, jer omogućava:
- kasnije paljenje svetala
- kasnije uključivanje auto-gasa
- rasterećenje akumulatora pri startu — potrošači se ne uključuju svi u istom trenutku
Gde se još koristi
- Odloženo pokretanje ventilatora i pumpi
- Automatsko paljenje svetla ili uređaja
- Zaštita uređaja od trenutnog starta — meko uključivanje umesto naglog
- Alarm i kontrola pristupa — brava koja drži otvoreno tačno par sekundi
- Radionica i DIY projekti, automatika, industrijska primena
- Solarni sistemi — priključivanje potrošača tek kad se napon stabilizuje

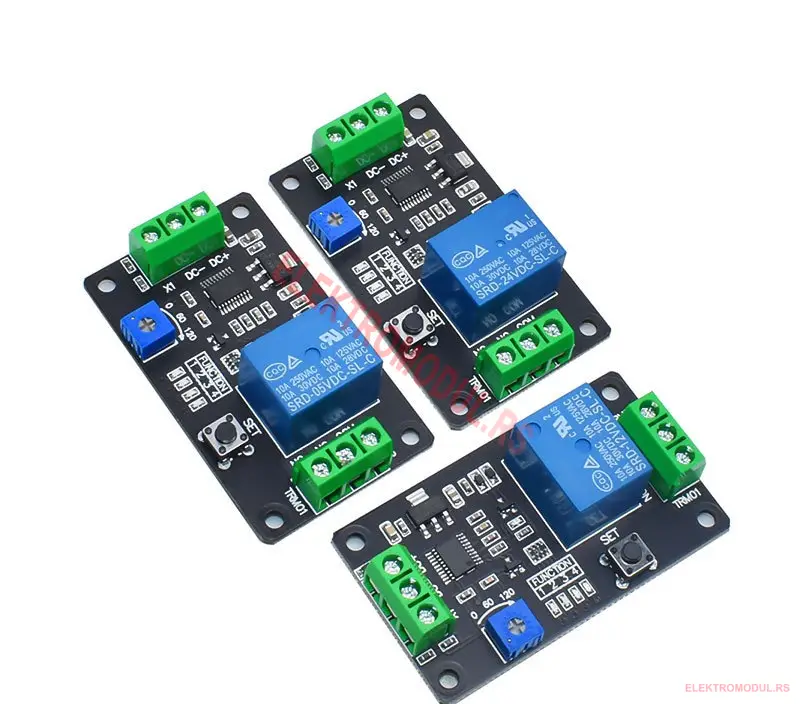

Isti modul u tri napona
| Napon | Tipična primena |
|---|---|
| 12 V (ovaj) | vozila, alarmi, LED trake, pumpe |
| 5 V | Arduino i logička kola, USB napajanje |
| 24 V | industrijska automatika, PLC ormani |
Ako vam treba tajmer sa displejom i unosom vremena u sekundama umesto trimera, pogledajte XY-WJ01 digitalni relejni tajmer. Za ciklično uključivanje kroz ceo dan pogodniji je JK11 kružni tajmer 0–24 h.
Na šta paziti
- Relej je prekidač, ne izvor napona. Na COM dovodite ono što prekidate — modul ne daje sopstveni napon na izlazu.
- X1 reaguje na visok nivo, ne na kratak spoj na masu.
- Induktivni potrošači (motori, brave, ventili) pri isključenju prave naponski skok — dioda paralelno potrošaču produžava vek kontakata.
- 10 A važi za otporno opterećenje. Kod motora i sijalica sa vlaknom struja pri pokretanju je višestruko veća.
Koliko je tačno odbrojavanje?
Vreme se zadaje trimerom, pa je ovo analogno odbrojavanje — sasvim dovoljno za paljenje svetla ili kašnjenje ventilatora. Ako vam treba ponovljivost u desetinkama, uzmite digitalni tajmer sa displejom.
Da li pamti podešavanje posle nestanka struje?
Da. Vreme je podešeno mehanički trimerom, a izabrani režim ostaje upisan — posle prekida napajanja modul nastavlja isto kao pre.
Može li da uključi 220 V?
Relejni kontakt je deklarisan na 250 V AC, ali napajanje ploče ostaje 12 V. Rad sa mrežnim naponom traži zatvoreno kućište i pažnju.
Radi li bez mikrokontrolera?
Da, potpuno samostalno. X1 ulaz postoji ako želite da ga okine drugi uređaj, ali za režime F1 i F2 dovoljno je samo napajanje.
