Tajmerski relej koji sam odbrojava vreme — bez Arduina i bez programiranja
TRM01 je gotov tajmerski relejni modul: dovedete napajanje, trimerom podesite vreme od 0,1 do 120 sekundi i modul sam odbrojava i preklapa relej. Nema programiranja, nema biblioteka — sve se podešava na ploči.

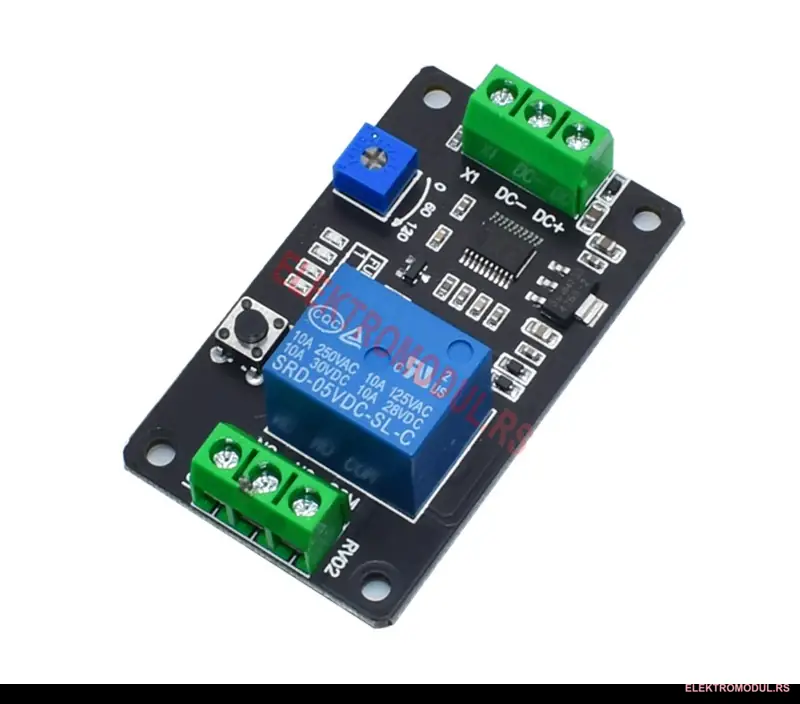

Verzija za 5 V napajanje — ista ploča i isti režimi rada kao kod 12 V modela, ali napaja se direktno iz USB punjača, iz Arduino ili ESP ploče, ili iz bilo kog 5 V izvora.
Ima četiri režima rada koji se biraju tasterom na ploči, pa isti modul može da bude odloženi start, tajmer koji se sam gasi, prekidač sa samodržanjem ili okidač na spoljni signal.
Specifikacija
| Stavka | Vrednost |
|---|---|
| Napajanje | 5 V DC |
| Relej | SRD-05VDC-SL-C |
| Kontakti | 10 A / 250 V AC, 10 A / 30 V DC |
| Opseg vremena | 0,1 – 120 s, trimerom (potenciometrom) na ploči |
| Režimi rada | F1, F2, F3, F4 — biraju se tasterom |
| Izlaz | preklopni kontakt: COM, NO, NC |
| Upravljački ulaz | X1 — reaguje na visok nivo |
Priključci
- DC+ / DC− — ulaz napajanja, 5 V DC (obavezno tačan napon i polaritet)
- X1 — upravljački ulaz, okida se visokim nivoom (ne kratkim spojem na masu)
- COM — zajednički kontakt releja
- NO — normalno otvoren: spaja se sa COM kada relej proradi
- NC — normalno zatvoren: razdvaja se od COM kada relej proradi
Vreme se podešava malim trimerom (potenciometrom) na ploči — podešavajućim zavrtnjem koji se okreće odvijačem.
Kako se bira režim — LED vam govori gde ste
Ovo je jedina stvar koju treba naučiti pri prvom puštanju u rad, a posle je jednostavno:
- Držite taster — LED prestaje da trepće i svetli stalno. To znači da ste ušli u biranje režima.
- Kratkim pritiscima prelazite kroz režime dok ne dođete do željenog.
- Ponovo držite taster da potvrdite izbor.
- Kada LED opet trepće na izabranom režimu — režim je aktivan i modul radi.
Pravilo je prosto: LED trepće = režim radi, LED stalno svetli = biramo režim.
Četiri režima rada
F1 — odloženi start (najčešće korišćen)
Kad modul dobije napajanje: relej je prvo isključen, modul čeka podešeno vreme, pa uključi. Ako prekinete i vratite napajanje, ciklus kreće ispočetka.
Praktično: uključi napajanje → sačeka → uključi uređaj.
F2 — uključi odmah, isključi posle vremena
Relej se uključuje odmah po dovođenju napajanja, radi podešeno vreme, pa se sam isključi. Ako u međuvremenu stigne nov signal, vreme se resetuje i odbrojavanje kreće ponovo.
Praktično: krene odmah → radi neko vreme → sam se ugasi. Za uređaj koji treba da radi samo kratko ili za ventilator koji treba još malo da radi posle gašenja.
F3 — prekidač sa samodržanjem (self-locking)
Režim bez vremena. Svaki dovod visokog nivoa na X1 menja stanje: prvi impuls uključi relej, sledeći ga isključi. Radi kao običan ON/OFF prekidač, samo se upravlja signalom.
F4 — okidanje spoljnim signalom
Relej stoji isključen dok nema signala. Čim na X1 dođe signal, relej se odmah uključuje. Kada signal nestane, relej ostaje uključen još zadato vreme, pa se gasi.
Koristi se kada jedan uređaj treba da pokrene drugi — senzor ili alarm uključuje sistem.
Gde se koristi verzija od 5 V
- Arduino, ESP32 i Raspberry Pi projekti — modul deli isto napajanje sa pločom, bez posebnog adaptera
- Napajanje iz USB punjača ili power banka — pogodno za male uređaje i prototipove
- Logika od 5 V na X1 — izlaz mikrokontrolera direktno okida modul, bez prilagođenja nivoa
- Stoni uređaji i radionica — automatsko gašenje lampe, tajmer za punjač, kratko uključivanje pumpice
- Zamena softverskog kašnjenja — kad ne želite da mikrokontroler „stoji“ u delay petlji

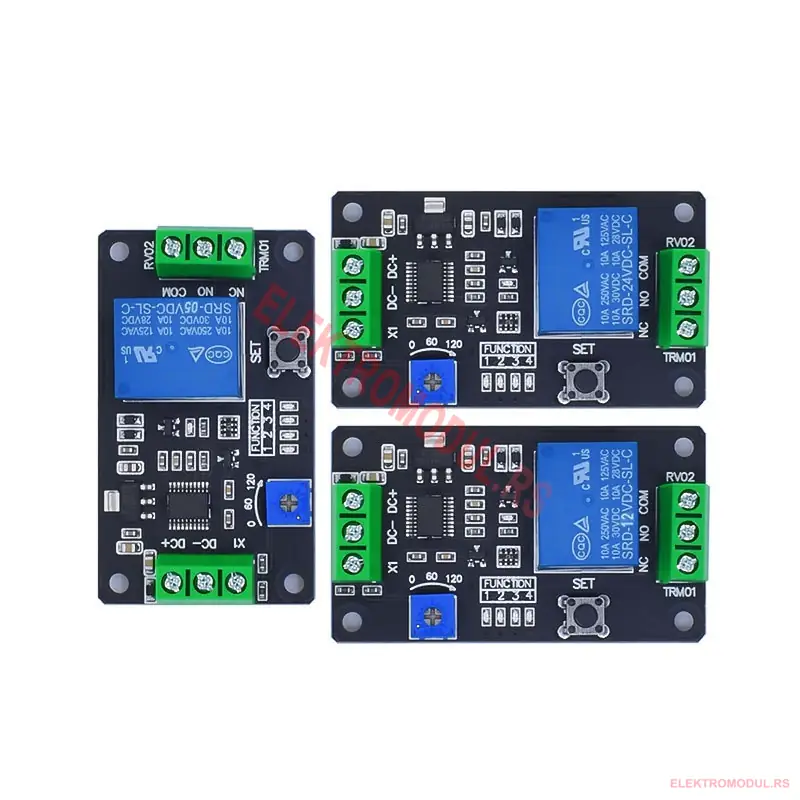

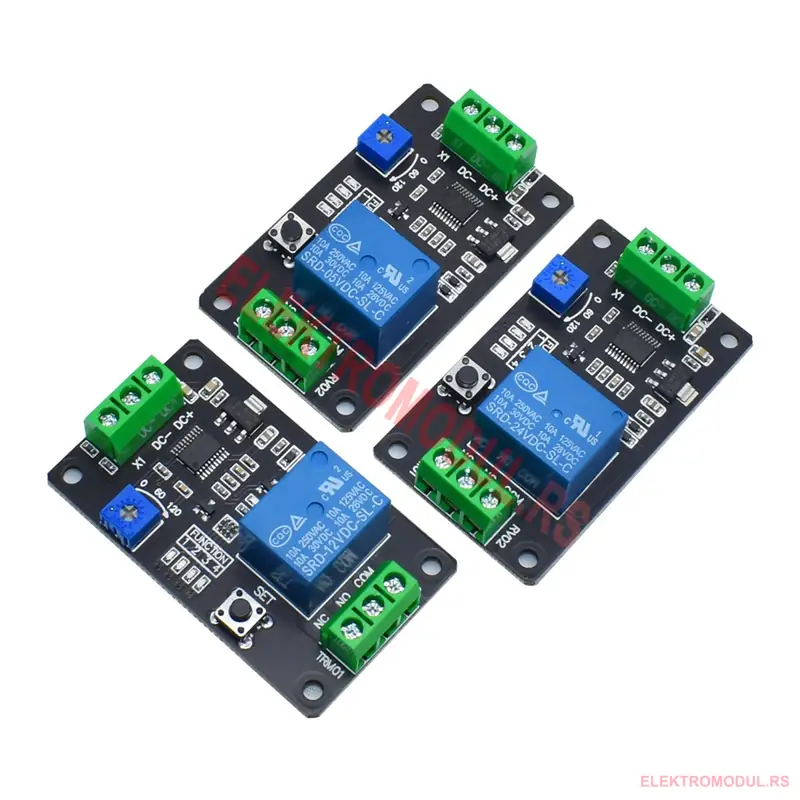

Isti modul u tri napona
| Napon | Tipična primena |
|---|---|
| 5 V | Arduino i logička kola, USB napajanje |
| 12 V | vozila, alarmi, LED trake, pumpe |
| 24 V | industrijska automatika, PLC ormani |
Ako vam treba tajmer sa displejom i unosom vremena u sekundama umesto trimera, pogledajte ostale vremenske releje i tajmere u ponudi.
Na šta paziti
- Struja napajanja. Zavojnica releja povlači oko 70 mA dok je relej uvučen. Arduino 5 V pin to podnosi, ali ako iz iste ploče napajate još modula, radije uzmite zaseban izvor.
- Pad napona na dugom USB kablu. Ako napon padne ispod ~4,5 V, relej može da „cvrči“ umesto da čisto uvuče — koristite kraći i deblji kabl.
- Induktivni potrošači (motori, brave, ventili) pri isključenju prave naponski skok — dioda paralelno potrošaču produžava vek kontakata.
- 10 A važi za otporno opterećenje. Kod motora i sijalica sa vlaknom struja pri pokretanju je višestruko veća.
- X1 reaguje na visok nivo, ne na kratak spoj na masu.
Može li se napajati sa Arduino 5 V pina?
Može. Modul povlači oko 70 mA kad je relej uvučen, što je u granicama za Arduino Uno napajan preko USB-a. Ako na istu ploču vežete više releja ili motor, obezbedite zasebno napajanje.
Koliko je tačno odbrojavanje?
Vreme se zadaje trimerom, pa je ovo analogno odbrojavanje — sasvim dovoljno za paljenje svetla ili kašnjenje ventilatora. Ako vam treba ponovljivost u desetinkama, uzmite digitalni tajmer sa displejom.
Da li pamti podešavanje posle nestanka struje?
Da. Vreme je podešeno mehanički trimerom, a izabrani režim ostaje upisan — posle prekida napajanja modul nastavlja isto kao pre.
Može li da uključi 220 V?
Relejni kontakt je deklarisan na 250 V AC, ali napajanje ploče ostaje 5 V. Rad sa mrežnim naponom traži zatvoreno kućište i pažnju.
Radi li bez mikrokontrolera?
Da, potpuno samostalno. X1 ulaz postoji ako želite da ga okine drugi uređaj, ali za režime F1 i F2 dovoljno je samo napajanje.
