eWeLink WiFi relej 220 V sa 433 MHz prijemnikom — jedan kanal, suvi kontakt
Jednokanalni pametni relejni modul koji se napaja direktno sa mreže 220 V i upravlja se telefonom kroz aplikaciju eWeLink. Pored WiFi-ja ima i Bluetooth za lakše prvo povezivanje, kao i prijemnik na 433 MHz za rad sa običnim RF daljinskim upravljačem.
Izlaz je suvi kontakt (dry contact): relej samo spaja i razdvaja žice, bez sopstvenog napona na izlazu. Zato može da upravlja kolom bilo kog napona u okviru deklaracije — od kapije na 12 V do mrežnog potrošača na 220 V.
Specifikacija
| Stavka | Vrednost |
|---|---|
| Napajanje | AC 220 V |
| Broj kanala | 1 |
| Relej | QYT73 |
| Kontakti | 10 A / 250 V AC, 10 A / 125 V AC, 10 A / 28 V DC |
| Tip izlaza | suvi kontakt — NC / COM / NO |
| Bežična veza | WiFi 2,4 GHz + Bluetooth |
| RF prijemnik | 433 MHz, sa antenom |
| Aplikacija | eWeLink (Android i iOS) |
| Glasovno upravljanje | Google Asistent, Amazon Alexa |
| Režimi rada | samodržanje, impuls, međusobno zaključavanje, tajmer, odloženo uključenje |
| Tasteri | ručno uključenje + uparivanje mreže i RF daljinskog |
| Oznaka ploče | SDV-002_V1.2 |
Tri načina da se uključi
- Telefonom — kod kuće preko WiFi-ja, van kuće preko interneta.
- Daljinskim na 433 MHz — uparuje se sa modulom i radi i kada nema interneta ni rutera.
- Tasterom na ploči — ručno, uvek dostupno.
Ta kombinacija je razlog zašto se ovaj modul bira za kapije i vrata: telefon kada ste daleko, daljinski kada ste ispred kapije, taster kada radite na instalaciji.
Režimi rada
- Samodržanje — jedan pritisak uključi, sledeći isključi. Za rasvetu i uređaje koji ostaju uključeni.
- Impuls — relej se uključi na kratko pa sam otpusti. Ovo je režim za kapije, garažna vrata i interfonske brave, jer njihova upravljačka ploča očekuje kratak impuls, ne trajno zatvaranje kontakta.
- Međusobno zaključavanje — koristi se kada dva kola ne smeju istovremeno da budu uključena.
- Tajmer i odloženo uključenje — uključi se za zadato vreme ili radi zadato vreme pa se ugasi.
Gde se koristi
- Kapije i garažna vrata — impulsni režim na upravljačku ploču motora
- Rasveta i mrežni potrošači do 10 A
- Pumpe, bojleri i grejalice uz odgovarajuće opterećenje
- Interfonske brave i kontrola pristupa
- Nadogradnja postojećeg 433 MHz sistema — zadržavate daljinske, dobijate i upravljanje telefonom

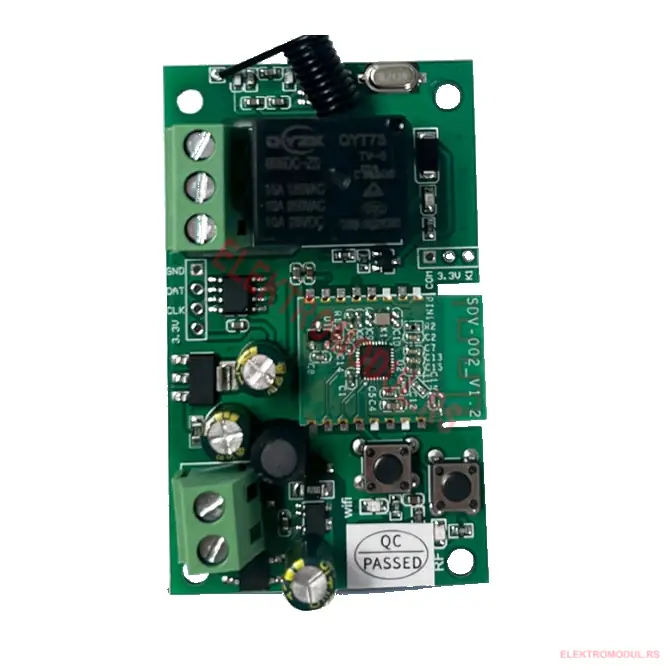

Priključci
- Ulaz napajanja — 220 V na donju klemaru
- NC / COM / NO — kontakti releja na gornjoj klemari
- Antena — zavojnica za 433 MHz, ne skraćivati je
- Tasteri — ručno uključenje i uparivanje (mreža i RF daljinski)
Pošto je kontakt suv, potrošač se napaja iz svog izvora: fazu vodite kroz COM i NO ako želite da relej uključuje potrošač, ili kroz COM i NC ako želite obrnuto ponašanje.
Puštanje u rad
- Isključite osigurač i proverite da na žicama nema napona.
- Dovedite 220 V na ulaznu klemaru, pazeći na polaritet oznaka.
- Potrošač vežite na COM i NO.
- Vratite napajanje i u aplikaciji eWeLink dodajte uređaj — modul se javlja preko Bluetooth-a, pa se zatim povezuje na WiFi.
- Ako koristite daljinski, uparite ga tasterom za RF prema uputstvu.
- Izaberite režim rada — za kapije obavezno impuls, ne samodržanje.
Šta izabrati
| Uređaj | Kada ga birate |
|---|---|
| Ovaj modul (220 V, 1 kanal) | napajanje sa mreže, treba i daljinski na 433 MHz |
| WiFi relej za garažna vrata 7–32 V | napajanje sa 12 V ili 24 V, uz motor kapije |
| eWeLink mini ugradni 16 A | iza postojećeg prekidača u dozi, veće opterećenje |
| eWeLink 4 kanala 85–250 V | više odvojenih krugova sa jednog mesta |
Ako vam ne treba aplikacija ni internet, a upravljate isključivo daljinskim, jeftinije rešenje je RF relej na 433 MHz.
Na šta paziti
- Ovo je verzija za 220 V. Postoji i verzija za 7–32 V — one nisu zamenjive; dovođenje 220 V na niskonaponsku ploču je uništava.
- Mrežni napon je opasan. Modul se ugrađuje u zatvoreno kućište, sa isključenim osiguračem, i to radi lice koje se u to razume.
- Za kapije koristite impulsni režim. Trajno zatvoren kontakt neke upravljačke ploče tumače kao grešku ili drže motor blokiranim.
- WiFi mora biti 2,4 GHz — modul se ne povezuje na mrežu od 5 GHz.
- Antenu ne skraćujte i ne uvijajte uz metal — domet daljinskog naglo pada.
- 10 A važi za otporno opterećenje. Motori i pumpe pri pokretanju vuku znatno više.
Radi li bez interneta?
Daljinski na 433 MHz i taster na ploči rade uvek. Bez interneta gubi se samo upravljanje van kuće i glasovne komande.
Šta znači suvi kontakt?
Znači da relej na izlazu ne daje napon, već samo spaja dve žice — kao da ste ih spojili rukom. Zato modul može da upravlja kolima različitih napona.
Koliko daljinskih može da upamti?
Modul pamti više uparenih daljinskih. Postupak uparivanja i brisanja radi se tasterom za RF na ploči.
Može li da uključi bojler?
Može ako struja bojlera ne prelazi 10 A. Za veće potrošače relej upravlja kontaktorom, a kontaktor nosi struju.
