Četiri bežična kanala na 12 V — univerzalni prijemnik na 433 MHz
RF relej sa 4 kanala na 433 MHz je prijemnik koji pretvara pritisak na daljinskom upravljaču u zatvaranje relejnog kontakta. Napaja se sa 12 V i ima četiri nezavisna releja, pa jednim daljincem upravljate sa četiri odvojena potrošača ili sa četiri funkcije jednog uređaja.
Naziva se univerzalnim jer prihvata najrasprostranjenije daljinske na 433 MHz — one sa učenjem koda, kakvi se koriste za kapije, rampe i garažna vrata. To znači da najčešće možete upariti daljinac koji već imate, umesto da kupujete komplet.
Tri režima rada — ista ploča, tri ponašanja
Režim se bira na prijemniku i od njega zavisi kako se relej ponaša:
- Momentalni (jog) — relej je uključen dok držite taster, isključi se čim ga pustite. Za rampe, vitla i sve gde pokret mora da stane kad pustite dugme.
- Bistabilni (toggle) — jedan pritisak uključi, sledeći isključi. Za rasvetu i pumpe.
- Samodržeći sa isključivanjem — jedan taster pali, drugi gasi. Kad hoćete da ste sigurni u kom je stanju.
Postupak biranja režima i uparivanja opisan je u uputstvu koje ide uz uređaj.
Šta je na ploči

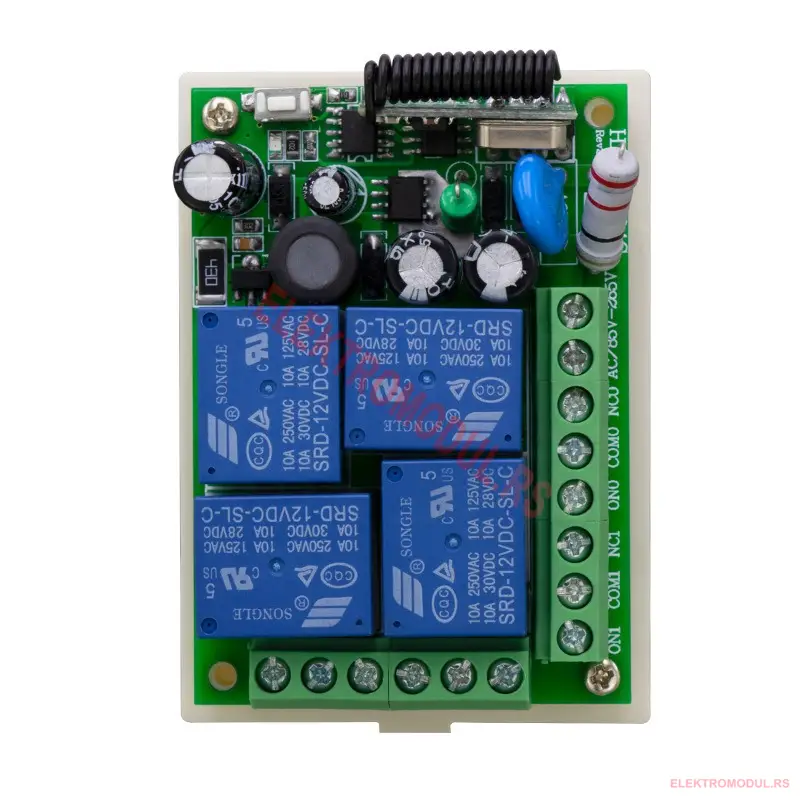

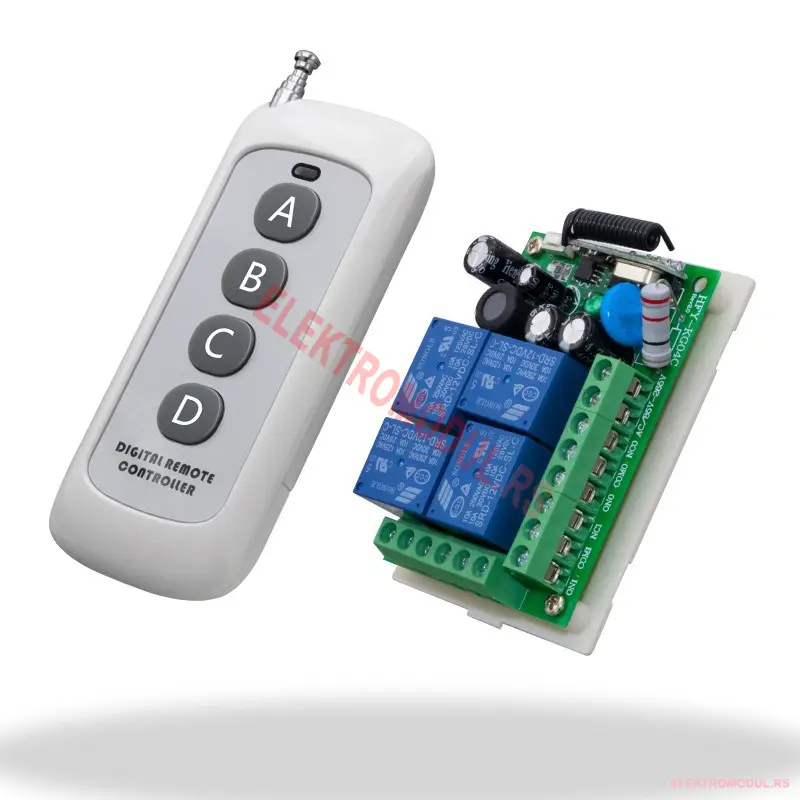

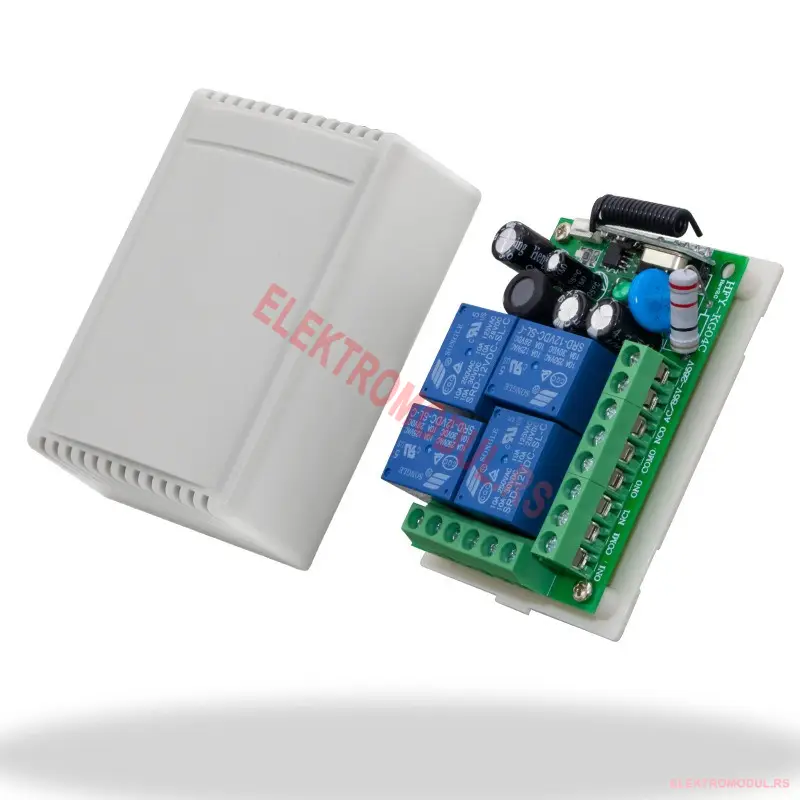

Prijemnik dolazi u belom plastičnom kućištu, sa spiralnom antenom i vijčanim priključnicama. Na ploči su četiri releja SRD-12VDC-SL-C, deklarisana na 10 A pri 250 V AC i 10 A pri 30 V DC.
Svaki kanal ima prebacni kontakt — na priključnici su označeni NO, COM i NC. To znači da jedan isti relej može da uključuje jedan potrošač i istovremeno isključuje drugi, što je korisno kod prebacivanja i blokada.

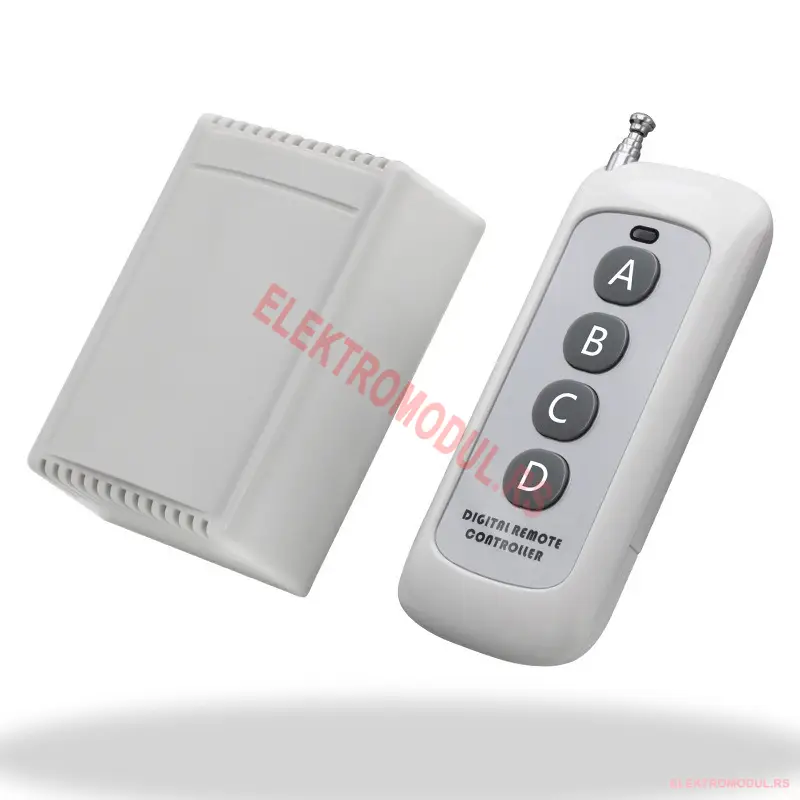

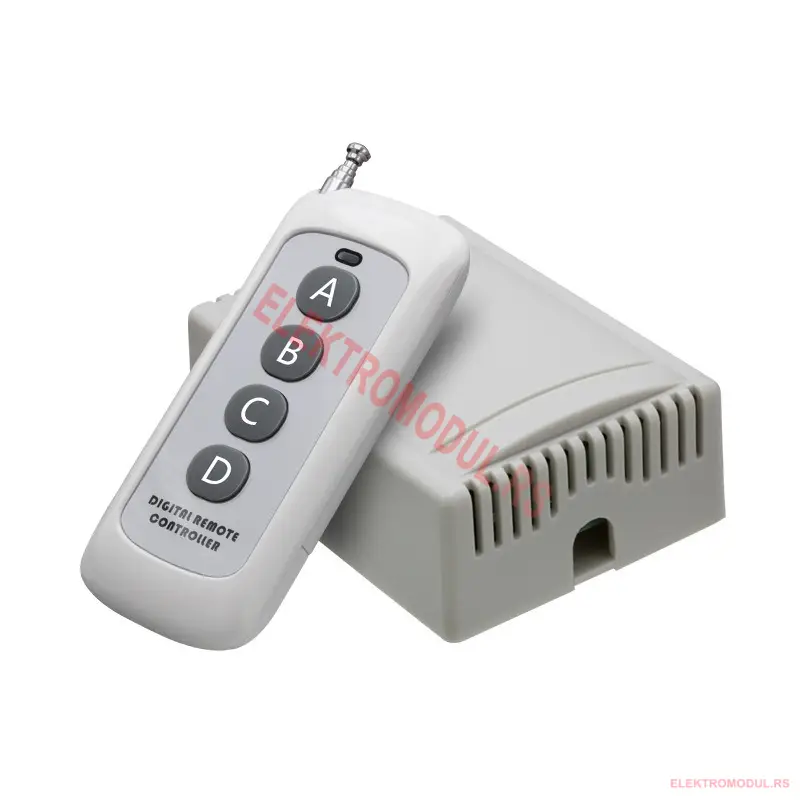

Uz prijemnik ide daljinac sa četiri dugmeta — A, B, C i D, po jedno za svaki kanal.
Gde se koristi
- Rasveta u dvorištu i radionici — četiri kruga sa jednog daljinca
- Kapije, rampe i rolo vrata — otvaranje, zatvaranje, stop, pomoćna funkcija
- Pumpe i navodnjavanje — uključivanje sekcija bez odlaska do razvodne kutije
- Vitla i linearni aktuatori — u interlock režimu za promenu smera
- Automobilske i kamperske instalacije — 12 V je isti napon kao akumulator vozila
- Modeli, bine i izlozi — daljinsko paljenje efekata i rasvete
Koji od naših bežičnih prijemnika vam treba
| Šta poredimo | RF relej 4 kanala 12 V (ovaj) | RF prekidač 220 V 30 A | Industrijski F21-E1B |
|---|---|---|---|
| Kanala | 4 | 1 | 8 |
| Napajanje | 12 V DC | 220 V AC | 24–500 V AC/DC |
| Namena | više funkcija, niskonaponska instalacija | jedan jak potrošač | teški industrijski pogon |
| Daljinac | uči kod postojećeg | u kompletu | industrijska kutija |
| Cenovni rang | srednji | viši | najviši |
Ako vam treba osam kanala i veći domet, pogledajte i naš set sa 8 releja i dometom do 1000 m.
Povezivanje i uparivanje
- Dovedite 12 V na napojne priključke prijemnika, pazeći na polaritet.
- Potrošače vežite na relejne kontakte. Kontakt radi kao prekidač — ne daje napon, nego propušta ono što mu dovedete.
- Antenu razvucite u punoj dužini i izvucite je van metalnog kućišta.
- Pritisnite taster za učenje na prijemniku, pa taster na daljincu — potvrda je obično zvučni signal ili treptaj diode.
- Isprobajte sva četiri kanala pre nego što povežete prave potrošače.
Koliki je domet?
Domet zavisi od okoline i od daljinca koji koristite. Na otvorenom je najveći; zidovi, metal i električni šum ga smanjuju. Antena razvučena u punoj dužini i van metalnog ormana daje najbolji rezultat.
Mogu li upariti više daljinaca?
Kod prijemnika sa učenjem koda to je po pravilu moguće — svaki daljinac se uči zasebno. Broj daljinaca koje prijemnik pamti zavisi od modela.
Mogu li da uključim 220 V potrošač?
Relejni kontakt je deklarisan na 10 A pri 250 V AC, pa može da prekida mrežni napon u tim granicama — ali napajanje same ploče ostaje 12 V (isti prijemnik postoji i u izvedbi za mrežno napajanje, pa pre povezivanja proverite oznaku na svojoj ploči). Za jače potrošače relej koristite kao komandu za kontaktor. Ako vam treba prekidanje 220 V direktno i sa velikom strujom, praktičniji je jednokanalni RF prekidač 220 V iz tabele iznad.
Šta ako izgubim daljinac?
Prijemnik se može obrisati i naučiti nov daljinac. Kod prijemnika sa učenjem preporučuje se brisanje memorije kad se daljinac izgubi, da izgubljeni upravljač više ne radi.
Na šta paziti pri ugradnji
Bežično upravljanje je pouzdano kada se poštuje nekoliko pravila koja se u praksi najčešće preskoče:
- Antena je najvažnija. Smotana ili presečena antena skraćuje domet više nego bilo šta drugo. Razvucite je pravo i, ako je prijemnik u kutiji, izvedite je van nje.
- Udaljite prijemnik od izvora šuma. Frekventni regulatori, LED napajanja i kontaktori prave elektromagnetni šum na kome prijemnik gubi osetljivost.
- Induktivni potrošači. Motori i elektromagnetni ventili pri isključenju daju naponski skok koji ume da resetuje prijemnik. Rešenje je dioda kod jednosmernih ili RC snubber kod naizmeničnih potrošača.
- Stabilnih 12 V. Napajanje koje pri uključenju releja padne ispod radnog napona pravi nasumične ispade — birajte izvor sa rezervom.
- Bezbednost pre svega. Kod svega što se pokreće — kapija, rampa, vitlo — bežična komanda ide preko sigurnosnog kola uređaja, nikada direktno na motor.
Poručite online u Srbiji
Prijemnik je na lageru u Srbiji i šaljemo ga kurirskom službom. Ako niste sigurni da li vaš postojeći daljinac može da se upari ili vam treba pomoć oko izbora režima rada, pišite nam pre porudžbine. Poručite online u Srbiji.
