Ključne prednosti – trofazni SSR relej 60A
- Upravljanje jednosmernim naponom 3–32 VDC, izlaz trofazni 24–480 VAC.
- Velika struja opterećenja 60A, pogodna za grejače, otpornike i motore.
- Brzo preklapanje, tiho i bez mehaničkog habanja – dug radni vek.
- Nisko padno napona u uključenom stanju (tipično ≤1,5 V).
- Potrebno obavezno hlađenje pomoću adekvatnog hladnjaka i/ili ventilatora.
Specifikacije – SSR trofazni DC‑AC 3–32 VDC 60A YHZT‑60DA
U nastavku su tipične vrednosti za ovu seriju YHZT DA. Zadržali smo ključne podatke sa priloženih specifikacija i prilagodili ih modelu od 60A.
Električne karakteristike
- Model: YHZT‑60DA (troduplo izlazni, tri faze)
- Kontrolni napon (DC): 3–32 VDC
- Izlazni napon (AC): 24–480 VAC
- Nominalna izlazna struja: 60 A
- Vreme uključenja/isključenja: ≤10 ms
- Pad napona u uključenom stanju: ≤1,5 V
- Struja curenja u isključenom stanju: ≤8 mA
Mehaničke karakteristike

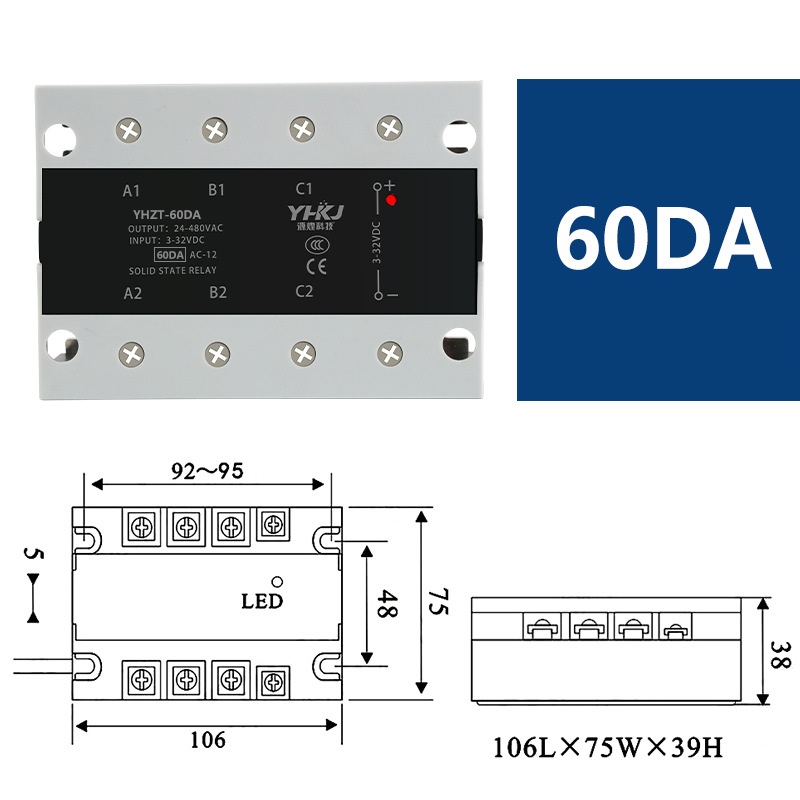

- Dimenzije tela: približno 106 × 75 × 39 mm
- Priključci: šrafljeni terminali sa zaštitnim poklopcem
- Izolacija: optička izolacija upravljačkog kruga
Ugradnja i hlađenje – obavezno održati temperaturu ispod 65°C
Kako bi SSR radio bezbedno i pouzdano, neophodno je pravilno odvođenje toplote. Radna temperatura SSR-a ne sme da pređe 65°C. Preporuke:
Preporuke za hlađenje
- Uvek koristiti aluminijumski hladnjak odgovarajuće veličine (videti grafikone disipacije proizvođača).
- Za veća opterećenja i otežane uslove dodati ventilator (prisilno hlađenje).
- Nanošenje termalne paste između SSR-a i hladnjaka radi boljeg kontakta.
- Obezbediti protok vazduha i prostor oko rebrastog hladnjaka.
Smernice za povezivanje
- Upravljački DC krug (3–32 VDC) povezati prema polaritetu.
- Izlazni AC krug povezati na sve 3 faze prema šemi proizvođača.
- Za induktivna opterećenja koristiti zaštitu (snubber, osigurači, zaštita od prenapona).
- Uvek proveriti zatezanje šrafova i kvalitetne kablovske stopice.
Primene – industrijski SSR relej trofazni 60A
- Grejna tela, peći, ekstruderi, mašine za pakovanje (PID/SSR kontrola).
- Kontrola motora sa mekim startovanjem preko dodatne elektronike.
- Automatizacija sa PLC-om i CNC opremom.
SSR trofazni DC‑AC 3–32 VDC 60A YHZT‑60DA –
