Specifikacije: SSR DA 40 A 3–32VDC – 480 VAC

• Ulaz (kontrola): 3–32 VDC, tipična struja 5–20 mA
• Izlaz (opterećenje): 24–480 VAC, 50/60 Hz, nazivna struja 40 A (resistivno opterećenje)
• Tip: DC upravljanje → AC izlaz (DA), zero-cross
• Pad napona u provodnom stanju: ≤ 1.6 V (tipično)
• Vreme uključenja/isključenja: < 10 ms
• Struja curenja u isključenom stanju: < 5 mA
• Radna temperatura okoline: −30 do +70 °C

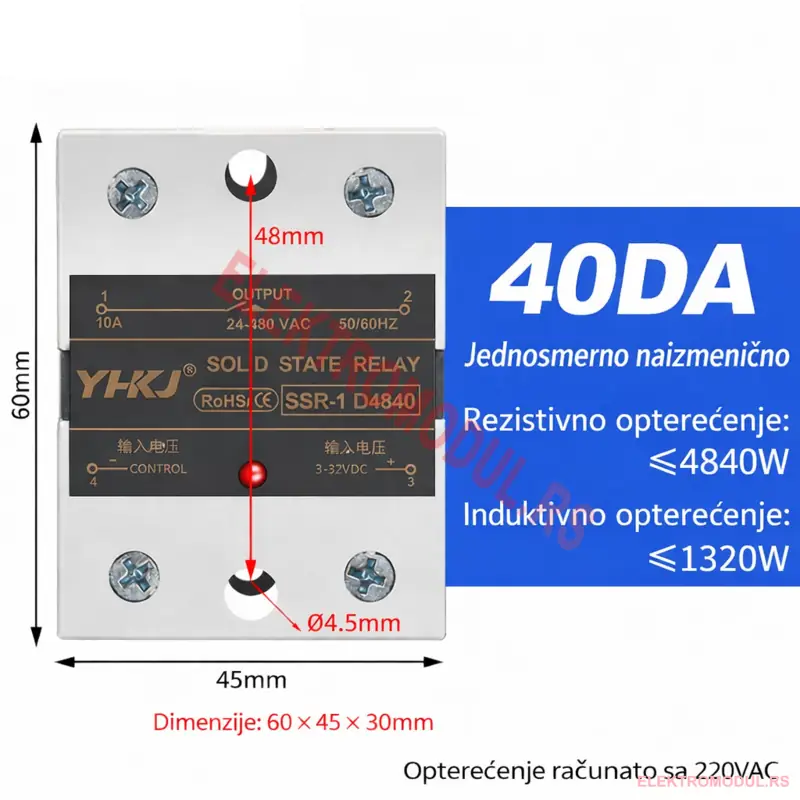

• Dimenzije tela: oko 58.5–60 × 45 × 31 mm; montažne rupe Ø4.5 mm, centar–centar ~48–50 mm
• Preporučena opterećenja: do ≈ 4840 W (resistivno, 220 VAC); do ≈ 1320 W (induktivno), uz derating
• Varijanta: SSR-40DA 翻盖款 (flip-cover)

Napomena: Stvarni kapacitet zavisi od hlađenja i tipa opterećenja. Za induktivna opterećenja (motori, transformatori) primenite dodatni derating i zaštite.

Obavezna bezbednosna napomena o temperaturi

Stručno objašnjenje: zašto je granica 60 °C kritična?

SSR-ovi koriste tiristor/triak ili MOSFET tranzistore. Tokom provodnog stanja javlja se pad napona (V_T), što stvara toplotu P ≈ I × V_T (za triak/tiristor) ili P ≈ I² × R_DS(on) (za MOSFET tipove). Kod SSR-40DA tipično V_T ≈ 1.6 V.

Primer proračuna disipacije

• 10 A: P ≈ 1.6 V × 10 A = 16 W
• 20 A: P ≈ 1.6 V × 20 A = 32 W
• 40 A: P ≈ 1.6 V × 40 A = 64 W

Ova snaga mora se odvesti preko termalne putanje: spoj poluprovodnik → kućište → hladnjak → vazduh. Da bi kućište ostalo ispod 60 °C pri ambijentu 30 °C, dozvoljeni porast je 30 °C. Potreban termalni otpor hladnjaka je R_θ ≤ ΔT / P.

• Na 20 A (32 W): R_θ ≤ 30/32 ≈ 0.94 °C/W → veliki rebrasti hladnjak, često sa ventilatorom
• Na 10 A (16 W): R_θ ≤ 30/16 ≈ 1.9 °C/W → srednji hladnjak
• Na 40 A (64 W): R_θ ≤ 30/64 ≈ 0.47 °C/W → masivan hladnjak + prisilno hlađenje

Prelazak kućišta preko 60 °C menja parametre poluprovodnika, ubrzava starenje i može dovesti do termičkog proboja. Zbog toga proizvođači (Omron, Crydom/Sensata) u derating krivama smanjuju dozvoljenu struju sa porastom temperature kućišta.

Kako pravilno hladiti SSR-40DA 40A

1. Obavezno koristite hladnjak i nanesite tanki sloj termalne paste između SSR baze i hladnjaka.
2. Za struje > 25 A preporučen je hladnjak sa R_θ ≤ 1 °C/W; za 40 A dodajte ventilator.
3. Postavite SSR vertikalno, sa slobodnim protokom vazduha; izbegnite zatvorena kućišta bez ventilacije.
4. Redovno proveravajte temperaturu IR termometrom. Ako pređe 60 °C, povećajte hladnjak ili protok vazduha.
5. Za induktivne terete koristite RC snubber/varistor i računajte dodatni derating (često 30–50%).

Za srednje opterećene aplikacije preporučujemo komplet sa hladnjakom i ventilatorom. SSR-40DA 40A DC-AC 3–32VDC, 24–480VAC – Cena Srbija možete kombinovati sa hladnjakom 80×80×110 mm sa ventilatorom.

Uputstvo za montažu

Koraci

1. Isključite napajanje i obezbedite ESD zaštitu.
2. Očistite površinu hladnjaka i bazu SSR-a; nanesite termalnu pastu.
3. Pričvrstite SSR vijcima M4 (moment 1.2–1.5 Nm), unakrsno i ravnomerno.
4. Povežite ulaz (−/+) 3–32 VDC i izlaz (AC) 24–480 VAC prema šemi; poštujte polaritet ulaza.
5. Testirajte bez opterećenja, zatim pod opterećenjem i pratite temperaturu 10–15 min.

Ugradnja mora biti u skladu sa pravilima niskonaponskih instalacija. Za mrežne šumove i prenapone koristite varistor i osigurače sporog topljenja.

FAQ

Da li SSR-40DA zaista može 40 A bez hladnjaka?

Ne. Na višim strujama disipacija je visoka (npr. ~64 W na 40 A). Obavezan je adekvatan hladnjak i često ventilator.

Kako da znam da li je hlađenje dovoljno?

Izmerite temperaturu baze SSR-a tokom opterećenja. Ako pređe 60 °C, uvećajte hladnjak/protok vazduha.

Koje opterećenje je najpogodnije?

Rezistivna opterećenja. Za induktivna koristite derating i dodatne zaštite (snubber, varistor).

Zaključak

SSR-40DA 40A DC-AC 3–32VDC, 24–480VAC – Cena Srbija je kvalitetno rešenje za pouzdano uključivanje AC tereta, pod uslovom da temperatura kućišta ostane ispod 60 °C. Za bezbrižan rad koristite odgovarajući hladnjak, termalnu pastu i, po potrebi, ventilator – proverite cenu, dostupnost i poručite odmah.
